Πλήρως αυτόματη περικοπή μήκους μηχάνημα

    Τιμή Μονάδας: USD 150000 - 80000 / Bag/Bags
    Τρόπος Πληρωμής: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    Min. Παραγγελία: 1 Bag/Bags
    Χρόνος παράδοσης: 60 ημέρες
Additional Info

Συσκευασία: nude συσκευασίας

παραγωγικότητα: 60m/min

Μάρκα: Zhongtuo

μεταφορά: Ocean,Land

Τόπος καταγωγής: Κίνα

Εφοδιασμού: 30 sets/month

Πιστοποιητικό: CE, ISO, SGS

Περιγραφή Προϊόντος

ΚΟΜΜΈΝΑ σε ΜΉΚΟΣ ΓΡΑΜΜΉΣ CTL μηχάνημα για (0,8 ~ 3,5) × 400 mm

Πλήρως αυτόματη περικοπή μήκους μηχάνημα ήταν δυνατό να επεξεργαστεί το πάχος από 0,8-3,5 mm χωρίς οποιαδήποτε διεπαφή πρόσωπο.
1. ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ:
Πηνίο πάχος: 0,8 ~ 3, 5 mm
Πηνίου πλάτος: 100 ~ 400mm
Υλικό των σπειρών: Q195, Q235A, Q345, S355 ανθρακούχο χάλυβα πηνία, HR ή CR, εκτατή δύναμη μέχρι και 590 N/mm2.
Πηνίο ID:φ500-610 mm
Πηνίο OD: ≤φ1400mm
Πηνίου βάρος: ≤3T
Ισοστάθμισης κυλίνδρου: φ100mm
Υλικό της ισοστάθμισης Κύλινδροι: 40Cr, σκληρότητα επιφάνειας: HRC55-58 °
Ταχύτητα γραμμής: 40m/min, μήκος μέτρησης από κωδικοποιητή, σταματήσει shear.10-12pcs/min για 2m μήκος
Ανοχή: +/-0.5mm/m σε μήκος, + /-1mm σε διαγώνιου μήκους, +/-1.5mm/m2 σε ισοπέδωση επιπεδότητας.


2. τεχνική ροής:

Πηνίο-φόρτωση uncoiler mandrel car→single με feeder→transmission guide→pinch πηνίο-κεφάλι ρολό table→ πλευρά guide→ leveler →encode μήκος-fixing→shear →stacker

3. Περιγραφή του κάθε υλικού:
3.1.Coil-loading αυτοκινήτων
(1) δομή: Τέσσερις τροχούς, αμαξώματος του αυτοκινήτου γίνεται με συγκόλληση
2) τη κοντινή αυτοκίνητου από: 1.5kw κυκλοειδής pin-τροχού κινητήρα
3) μετακίνηση πάνω-κάτω αυτοκινήτων από υδραυλικό κύλινδρο Φ100 × 500 mm
4) ταχύτητα βαδίσματος: 8 m/min, max 4000 mm απόσταση.
5) φορτίο Max: 3000kgs.
Cut to length

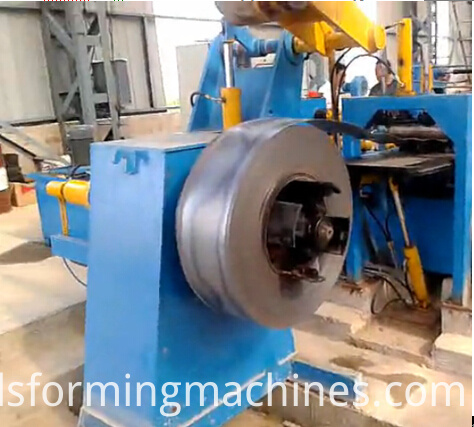

3.2.single Mandrel Decoiler με πηνίο κεφάλι οδηγός
Uncoiler δομή: συγκόλληση συναρμολόγηση βάσης, cantilever ενιαία mandrel υδραυλικά επεκτάθηκε από τη σύνδεση-ράβδο.
Να ξετυλίξει τυμπάνου: Φ508 × 450mm, επέκταση εύρος: Φ500 ~ Φ610mm.
Υδραυλικά κυλίνδρου για επέκταση: Φ100 × 100mm
Φρένο στυλ: πεδών πεπιεσμένου αέρα ρύθμιση της πίεσης
Πηνίου πλάτος max: 400mm
Πηνίο max OD: 1400mm
Μέγιστο βάρος πηνίο: 3, 000kgs.
Πηνίο-κεφάλι οδηγός εγκαθίσταται σε uncoiler
Του τύπου προς τα κάτω του βραχίονα πηνίο-κεφάλι από υδραυλικό κύλινδρο Φ75 x 300mm

Πρόσφυση τροχού για άνοιγμα πηνίο-κεφάλι: Φ150 x 150mm, οδηγείται από 2.2KW κυκλοειδής κινητήρα.

CTL

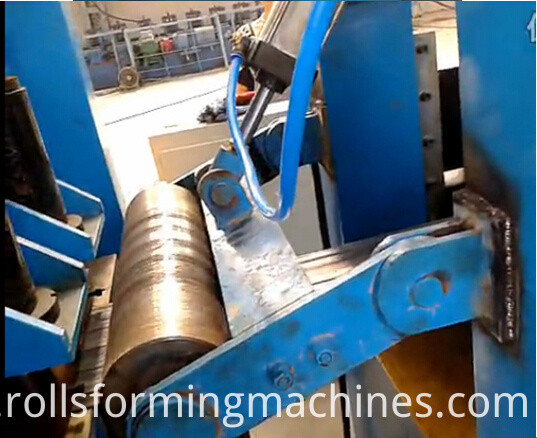

3.3 υδραυλική πρέζα-τροφοδότης με φτυαρίζει πλάκα

Πρέζα-τροφοδότης: Αποτελείται από βάση, περίπτερο, κάθισμα κυλίνδρου, διπλό οδοστρωτήρες πρέζα-σίτιση, την άρση & πιέζοντας προς τα κάτω μηχανισμό ρόλερ, μηχανή κίνησης.
Η μετακίνηση πάνω-κάτω του άνω τύπου κυλίνδρου: από Φ70 x 150mm υδραυλικά κυλίνδρου, δύο υπολογιστές.
Η μηχανή κίνησης: 4KW κυκλοειδής κινητήρα. Φτυαρίζει πλάκα: συγκόλληση συναρμολόγηση με πλάκες σιδήρου και χάλυβα, δύο γλώσσας σε σχήμα πλάκες (αστροφώτιστη να μετακινήσετε πάνω-κάτω, μικρό ένα να διαστέλλονται και συστέλλονται)
Υδραυλικά κυλίνδρου για μεγάλη γλώσσα κίνηση πάνω-κάτω: Φ80 × 400mm
Υδραυλικά κυλίνδρου για μικρή γλώσσα επέκτασης Φ63 × 400 mm -

3.4.Transmission Roll πίνακα

Διαστάσεις: 2000 mm μήκος x 500 mm πλάτος
Αποτελείται από 4pcs Φ100 x 600 οδοστρωτήρες, πλάκες σιδήρου και χάλυβα, αλυσίδες.

3.5 side οδηγός
Δομή: κάθετων κυλίνδρων για να περιορίσεις την εξελισσόμενη θέση της λωρίδας στην σέντρα.
Κάθετων κυλίνδρων: δύο ζεύγη, Φ80 × 110mm, 40Cr, υψηλής συχνότητας αποσβενύει
Για να προσαρμόσετε κάθετων κυλίνδρων από βίδες μολύβδου με ρύθμιση εύρους: 100-400mm
Side guide
3.6.leveling μηχανή
(1) αποτελείται από το μοχλό, κίνηση του μοχλού και κωδικοποιητή για να διορθώσετε το μήκος.
2) μονάδα αποτελείται από βάση, ZQ500 ταχύτητα ΑΝΤΙΣΤΑΘΜΙΣΗ, 37KW DC κινητήρα, Ευροθέρμ 590 DC ταχύτητα ελεγκτή, ζεύκτες, φρένων και κιβώτιο ταχυτήτων.
3) leveler αποτελείται από βάση, πλαίσιο, έδρες των επάνω κυλίνδρους και κάτω κυλίνδρους, πλάτος, συρόμενο άξονα μπλοκ, 15 ισοστάθμισης κυλίνδρους (7 πάνω από 8 κυλίνδρους), μία σειρά αντιγράφων ασφαλείας Μάγγανα αντίστοιχα άνω και κάτω levelign οδοστρωτήρες πιέστε προς τα κάτω τη συσκευή από τις ηλεκτρικές μηχανές (2.2KW, κυκλοειδής ταχύτητα ΑΝΤΙΣΤΑΘΜΙΣΗ) μηχανισμός πάνω-κάτω για επάνω κύλινδρος σίτισης.
4) ισοστάθμιση οδοστρωτήρες: Φ100 × 500 mm, 40Cr, HRC55-56, επιφάνειας σκληρό επίστρωμα χρωμίου
Στήριγμα οδοστρωτήρες: Φ100 × 150, 8 + 9pcs, 45 #steel, HB220-240
5) κωδικοποιητή: LM02-610 C-1200F/min(Japan Rep)
CTL 3
Κωδικοποίηση πνευματικό κύλινδρο πιστόνι: 100 mm × 120mm
Κωδικοποίηση μήκος-στερέωση κυλίνδρου: 40Cr, HRC52-54

Circumference:400mmx0.01(127.324)


3.7.hydraulic κουρά

Αποτελείται από πλαίσιο, ράγα οδηγών, συρόμενη αιριύ, cut-off υδραυλικό μηχανισμό.
Τα υδραυλικά κυλίνδρου για διάτμησης: Φ160 x 200mm, ένα pc
3.8.Stacker
Αποτελούνται από πίνακα rack και κοντινή μηχανισμό, κλπ.
Ηλεκτροκινητήρας: 3KW κυκλοειδής κινητήρα.
3.9.hydraulic σύστημα
Αποτελείται από το υδραυλικό σταθμό πιάτο βαλβίδων, διάφορες βαλβίδες, σωλήνες υψηλής πίεσης, Άκαμπτος σωλήνας, αρθρώσεις, κλπ.
Πίεση: 12Mpa
Ισχύς: 4.5kw
Πετρέλαιο όγκος της δεξαμενής πετρελαίου: 450L
3.10 το ηλεκτρικό σύστημα ελέγχου
Ένα σύνολο από το ηλεκτρικό σύστημα ελέγχου περιλαμβάνει ένα ερμάριο ελέγχου και ένα πίνακα λειτουργίας
Συνολική ισχύς εγκατάστασης: για 60KW
