Μεταλλική μηχανή κοπής μετάλλων 0,3 έως 4 mm
Μεταλλική μηχανή κοπής μετάλλων 0,3 έως 4 mm
Μεταλλική μηχανή κοπής μετάλλων 0,3 έως 4 mm
Μεταλλική μηχανή κοπής μετάλλων 0,3 έως 4 mm
Μεταλλική μηχανή κοπής μετάλλων 0,3 έως 4 mm

Μεταλλική μηχανή κοπής μετάλλων 0,3 έως 4 mm

Τιμή Μονάδας: USD 20000 - 50000 / Set/Sets
Incoterm: FOB
Min. Παραγγελία: 1 Set/Sets
Χρόνος παράδοσης: 45 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Additional Info

    Συσκευασία: γυμνή συσκευασία

    παραγωγικότητα: 30 set

    Μάρκα: Zhongtuo

    Τόπος καταγωγής: Κίνα

    Εφοδιασμού: 30 sets/month

    Πιστοποιητικό: CE, ISO, SGS

Περιγραφή Προϊόντος

Κόψτε σε μήκος μηχανή για πάχος από 0.28-4.0 × 1700 mm

Σύντομη παραγωγή:

Αυτή η γραμμή κοπής σε μήκος θα μπορούσε να χρησιμοποιηθεί για την επεξεργασία πάχους από 0,28 έως 4 mm υλικό μέσα στο πλάτος 1700mm. Η μηχανή κοπής σε μήκος αποτελείται από τα ακόλουθα στοιχεία: Decoiler, σύστημα πρώτης ισοστάθμισης, σύστημα τροφοδοσίας πηνίων, δεύτερη ισοπέδωση, σύστημα διεύθυνσης, σύστημα κοπής, ζώνη μεταφοράς σπειρών και αυτόματο stacker.

cut to length 65

Παραμέτρους γραμμής παραγωγής :

Supported coil sheet

0.28-4.0mm

Coil width

500-1500

Coil inner ID

Ø508.620

Max coil weight

12T

Accuracy

In length: ±0.5 within 2000mm length
In Diagonal: (
±0.5 within 2000mm length)

Shearing length

500-3000

Machine height

1150

Working speed

2000mm per minutes

Working direction

From left to right

Βασική εισαγωγή κάθε στοιχείου:

1. Φόρτωση του αυτοκινήτου του Decoiler

Δομή :

Συντίθεται κυρίως από τα ακόλουθα στοιχεία: φόρτωση αυτοκινήτου και πλαισίου, μπλοκ κυλίνδρων, κυλίνδρου και συστήματος βάδισης. Κατά τη χρήση, τοποθετήστε το πηνίο στο επάνω μέρος του φορτηγού, τότε ο κύλινδρος θα στραφεί στο κέντρο αποεμπλοκής, r θα αρχίσει να περνάει το μοτέρ στο κεντρικό σημείο του decoiler, ο ανυψωτήρας θα κάνει την τάση του πηνίου και στη συνέχεια θα αρχίσει να λειτουργεί.

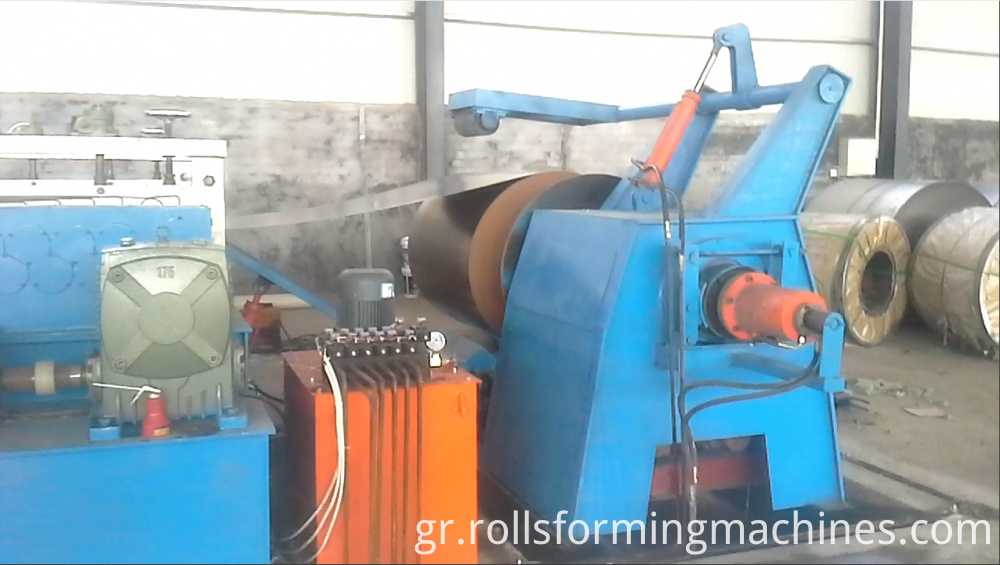

decoiler of cut to length

2. 12 Ton Decoiler

Δομή:

Αυτό το μηχάνημα αποτελείται από ένα μονόπλευρο και μη υδραυλικό τύπο εκτόνωσης, από το τμήμα του άξονα, το τμήμα μετάδοσης.

Πρώτο σύστημα οριζοντίωσης

Δομή :

Το σύστημα ισοπέδωσης αποτελείται από δύο άξονες έλξης, 15 οριζόντιους κυλίνδρους, επτά επάνω και οκτώ κυλίνδρους κάτω. Είναι κυρίως για να δώσει τη δύναμη του πηνίου και να λάβει πηνίο για να μηχάνημα με τη σίτιση. Η ταχύτητα λειτουργίας είναι ρυθμιζόμενη. Ο μειωτήρας μετάδοσης της ταχύτητας μεταβλητής συχνότητας ελέγχεται από τον κινητήρα. Η επιφάνεια του κυλίνδρου θα είναι επιμεταλλωμένη.

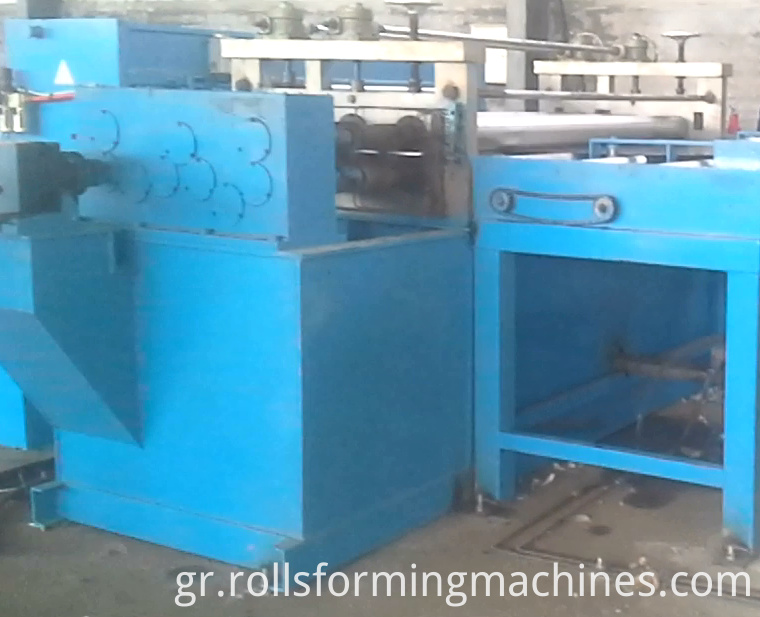

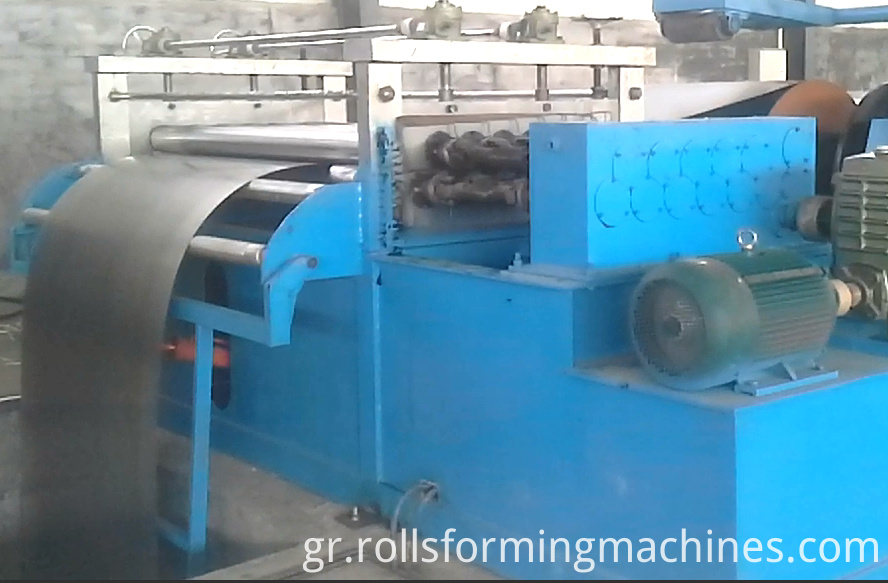

first leveling system of cut to length machine

3. Μεταβατική γέφυρα :

Η μεταβατική γέφυρα είναι κάτι σαν γέφυρα. χρησιμοποιείται για τη μετάδοση του πηνίου από το πρώτο σύστημα ισοστάθμισης στο δεύτερο σύστημα ισοπέδωσης ακριβείας. Όταν το πηνίο προέρχεται από την πρώτη ισοπέδωση, η γέφυρα θα φτάσει στο ίδιο επίπεδο του φύλλου εισόδου. Όταν αφήσετε το πηνίο να εισάγει το λάκκο αποθήκευσης, η γέφυρα θα πέσει κάτω. Μεταξύ των πρώτων συστημάτων ισοπέδωσης προς το δεύτερο σύστημα οριζοντίωσης, θα υπάρχει κοιτάκι αποθήκευσης που δεν είναι απαραίτητο. Εάν έχει, η ταχύτητα εργασίας θα είναι πολύ υψηλή. Χωρίς το λάκκο αποθήκευσης, η ταχύτητα εργασίας του μηχανήματος θα είναι αρκετά χαμηλότερη.

4. Σύστημα μεγέθους σερβομηχανισμού και σύστημα δεύτερης στάθμης .

Εισαγωγή :

Αυτό το μηχάνημα διαχωρίζει τους κυλίνδρους ως το δεύτερο σύστημα οριζοντίωσης και διαστασιολόγησης. Όταν το πηνίο έρχεται στο μηχάνημα εξομάλυνσης, οι κύλινδροι θα πιέσουν προς τα εμπρός και προς τα πίσω για να το κάνουν επίπεδο και ευθεία. Για υλικό διαφορετικού πάχους, πρέπει να ρυθμίσετε το διαχωριστικό ανάμεσα στους κυλίνδρους για να το κάνετε ακριβές. Θα προσθέσουμε το μέγεθος του χάρακα αν χρειαστείτε. Ρυθμίζοντας το σκουλήκι με το χέρι, τον οδοντωτό τροχό και τη βίδα για την ανύψωση του άνω κυλίνδρου.

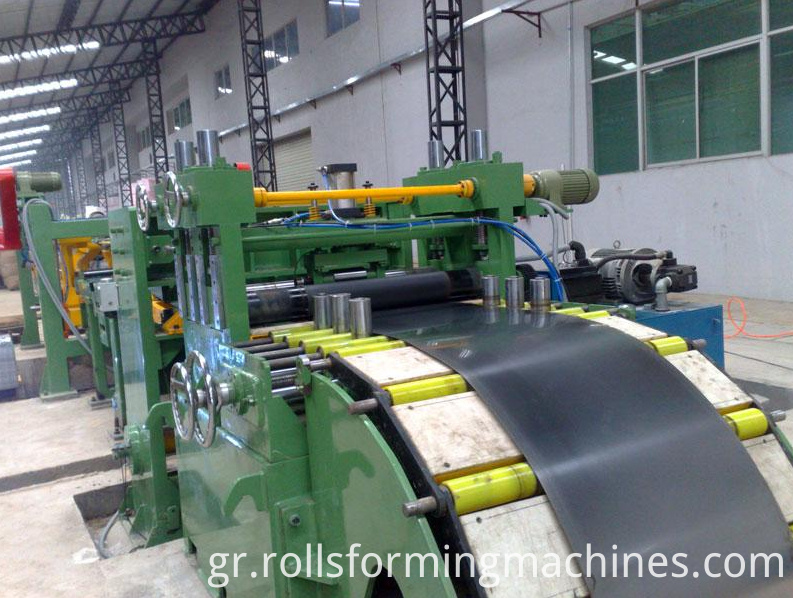

second leveling system

5. Σύστημα διάτμησης υψηλής ταχύτητας 4 × 1600 mm .

Δομή :

Το σύστημα διάτμησης αποτελείται από τα ακόλουθα στοιχεία: αριστερό και δεξιό βραχίονα, συνδετική ράβδο, άνω και κάτω πυργίσκο, τραπέζι εργασίας, κινητήρα κίνησης και άλλα μέρη. Ή μπορούμε να προσαρμόσουμε ανάλογα με την ιδέα των πελατών εάν είναι λογικό. Ο κοπτήρας θα μετακινηθεί από κάτω προς τα πάνω και στη συνέχεια θα κόψει το υλικό.

6. Πλατφόρμα πηνίου σέρβις

Η πλατφόρμα τροφοδοσίας υιοθετεί το πλαίσιο ως δομικό μήκος 3000mm και την ενσωματωμένη δομή ιμάντα χωρίς τραυματισμό

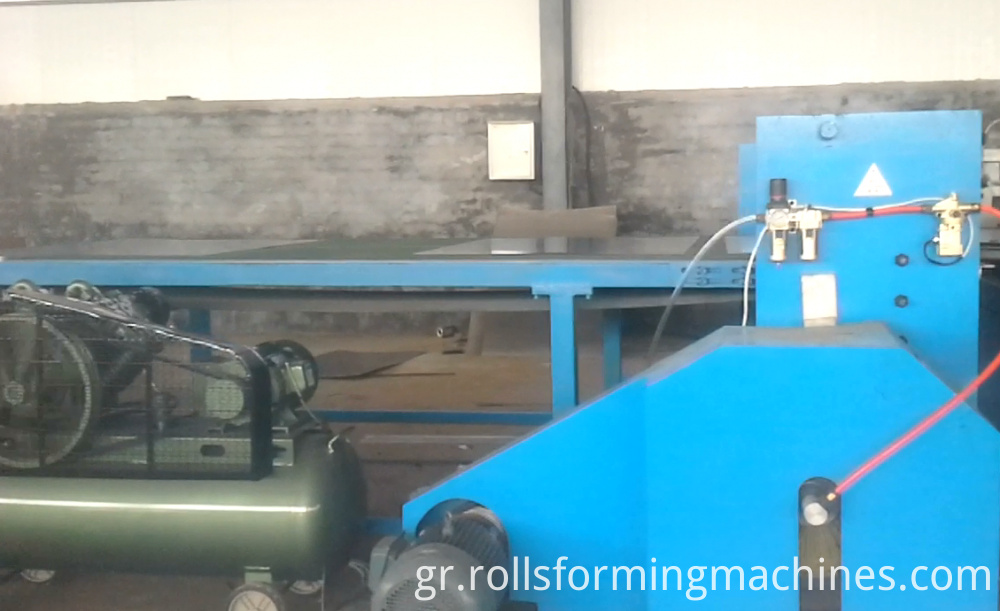

transmisson table of cut to length machine

7. Αυτόματο στοίβαγμα

Δομή :

Αυτός ο στοιβακτής προορίζεται κυρίως για την τακτοποίηση του φύλλου. Το σιδερένιο έλασμα τροφοδοτείται από προνεμητική ισχύ μέσω του κινητού κυλίνδρου προωθητικού φύλλου, γεμάτο με ομοιόμορφη στοίβαξη, μέσω εγκάρσιου πλαισίου, διαμήκους διαφράγματος.

Η κατακόρυφη πλάκα διαφράγματος κινείται με ισχύ ηλεκτρικής ρύθμισης ανάλογα με το διαφορετικό μήκος. Οι μηχανές παλετοποίησης αποτελούνται κυρίως από το βάδισμα με κυλίνδρους κινητήρα και κυλίνδρου. Η χρήση είναι για να γίνει η κενή στοίβα από φύλλα καθαρή. Όταν ξεκινήσει ο κινητήρας, ο στοίβαξης θα μετακινήσει το πηνίο σε άλλο κάτω τραπέζι για εύκολη συσκευασία και θα μετακινηθεί προς τα έξω.

runout table
