Τιμή Μονάδας: USD 20000 - 50000 / Set/Sets
Incoterm: FOB
Min. Παραγγελία: 1 Set/Sets
Χρόνος παράδοσης: 60 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Additional Info

    Συσκευασία: γυμνή συσκευασία

    παραγωγικότητα: 30 set

    Μάρκα: Zhongtuo

    Τόπος καταγωγής: Κίνα

    Εφοδιασμού: 30 sets/month

    Πιστοποιητικό: CE, ISO, SGS

Περιγραφή Προϊόντος


72 "x .250" x 50.000 λίβρες B & K CTL Γραμμή S τσιμέντου βαριάς διατομής

-------------------------------------------------- -------------------------------------------------- -

Zhongtuo siemi βαρέων μετρητών κομμένα στη γραμμή μήκους

Αυτή η γραμμή κοπής σε μήκος χρησιμοποιείται για την κοπή μεταλλικού φύλλου σε κανονικό μήκος όπως 400-4000mm. Η ταχύτητα εργασίας της μηχανής είναι περίπου 20 με 60 μέτρα ανά λεπτό.

Metal slitting production line


2. Τεχνική ροή μηχανής κοπής σε μήκος :
Αυτοκίνητο φόρτωσης με πηνίο → μονός κύλινδρος ξεβγάλματος με οδηγό κυλινδρικής κεφαλής → τροφοδότης τσιμούχας → τραπέζι κυλίνδρου μετάδοσης → πλαϊνό οδηγό → πλατφόρμα → κωδικοποίηση στερέωσης μήκους → διάτμηση → στοίβαγμα

3. Περιγραφή κάθε εξοπλισμού:

3.1. Αυτοκίνητο φορτίο αυτοκινήτου
1) Δομή: Τέσσερις τροχοί, σώμα αυτοκινήτου κατασκευασμένο με συγκόλληση
2) Το περπάτημα του αυτοκινήτου οδηγείται από: κινητήρα pinwheel 1.5kw
3) Μετακίνηση προς τα κάτω με υδραυλικό κύλινδρο Φ100 × 500mm
4) ταχύτητα βάδισης: 8m / min, απόσταση max 4000mm.
5) Μέγιστο φορτίο: 3000kgs.

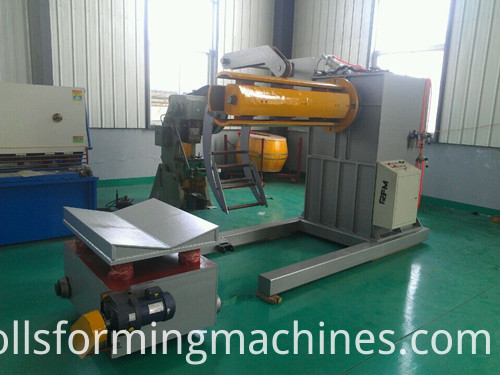

decoiler 1
3.2Περιεχόμενος εκτοξευτήρας καρούλι με οδηγό κεφαλής πηνίου
Δομή ανυψώσεως: Βάση συγκροτήματος συγκόλλησης, μονό άξονα προβόλου με διασταύρωση υδραυλικά με συνδετική ράβδο.
Τυμπάκι εκτύλιξης: Φ508 × 450mm, εύρος επέκτασης: Φ500 ~ Φ610mm.
Υδραυλικός κύλινδρος για επέκταση: Φ100 × 100mm
Στυλ φρένων: πεπιεσμένο φρένο ρύθμισης της πίεσης
Πλάτος μέγιστου πηνίου: 400mm
Εμπρόσθια όψη: 1400mm
Μέγιστο βάρος σπειρών: 3.000kgs.
Ο οδηγός της κεφαλής του πηνίου είναι εγκατεστημένος στον ανελαστήρα
Η συμπίεση του βραχίονα κεφαλής με υδραυλικό κύλινδρο Φ75 x 300mm
Τροχός έλξης για το άνοιγμα της κεφαλής του πηνίου: Φ150 x 150mm, κινούμενος από 2,2ΚW κυκλώδη κινητήρα.

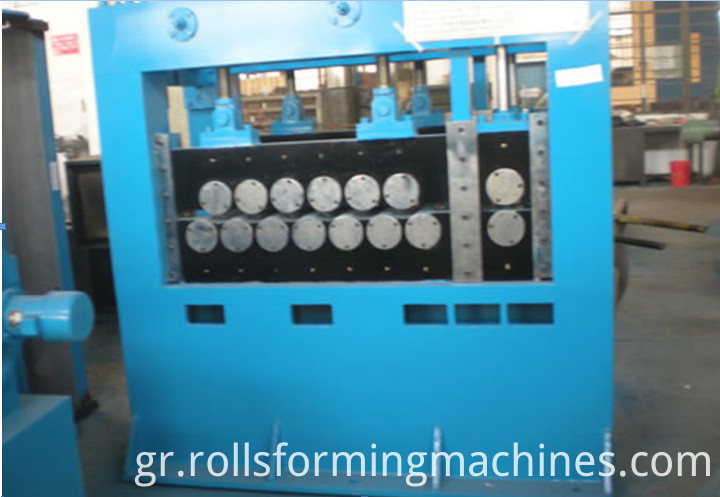

levleing unit
3.3 Υδραυλικός τροφοδότης τροφοδοσίας με πλάκα φουσκώματος
Τροφοδότης τσιπς: Αποτελείται από βάση, βάση, έδρανα κυλίνδρων, κυλίνδρους τροφοδοσίας διπλού πείρου, μηχανισμό ανύψωσης και συμπίεσης για κύλινδρο προς τα πάνω, κινητήρα μετάδοσης κίνησης.
Η κίνηση προς τα κάτω του άνω κυλίνδρου Τύπου: με υδραυλικό κύλινδρο Φ70 x 150mm, δύο τεμ.
Ο κινητήρας μετάδοσης κίνησης: κινητήρας κυκλώματος 4KW.
Πλάκα φουσκώματος: συγκρότημα συγκόλλησης με πλάκες από χάλυβα, δύο πλάκες σε σχήμα γλώσσας (μεγάλη για κίνηση προς τα επάνω και προς τα κάτω, μικρή για επέκταση και σύμπλεξη)
Υδραυλικός κύλινδρος για μετακίνηση μεγάλης γλώσσας προς τα κάτω: Φ80 × 400mm
Υδραυλικός κύλινδρος για μικρή επέκταση γλώσσας Φ63 × 400mm-


3.4.Πίνακας Roll Transmission
Διαστάσεις: 2000 mm μήκος x 500 mm πλάτος
Αποτελείται από 4pcs Φ100 x 600 κυλίνδρους, χαλύβδινες πλάκες, αλυσίδες.

slitting line 1
3.5 Οδηγός πλευράς
Δομή: Κατακόρυφοι κύλινδροι για τον περιορισμό της προοδευτικής θέσης της ταινίας στην κεντρική γραμμή.
Κάθετοι κύλινδροι: δύο ζεύγη, Φ80 × 110mm, 40Cr, σκλήρυνση υψηλής συχνότητας
Για να ρυθμίσετε τους κατακόρυφους κυλίνδρους με βίδες με ρυθμιζόμενο εύρος: 100-400mm
3.6.Η μηχανή κοπής
1) Αποτελείται από το μοχλό, το μοχλό του μοχλού και τον κωδικοποιητή για να καθορίσει το μήκος.
2) Ο κινητήρας αποτελείται από βάση, μειωτήρα ταχύτητας ZQ500, κινητήρα DC 37KW, ρυθμιστή ταχύτητας Eurotherm 590 DC, ζεύκτες, φρένο και κιβώτιο ταχυτήτων.
3) Το Leveler αποτελείται από βάση, πλαίσιο, καθίσματα κυλίνδρων προς τα πάνω και κυλίνδρους προς τα κάτω, δοκό πάνω, ολισθαίνοντα άξονα, 15 κυλίνδρους ισοστάθμισης (7 πάνω από 8 κυλίνδρους), κυλίνδρους εφεδρείας μιας σειράς για αντιστοίχως άνω και κάτω επίπεδα με ηλεκτροκινητήρες (μειωτής ταχύτητας κυκλικής ταχύτητας 2,2 KW) μηχανισμό ανοδικής ροπής προς τα πάνω.

3.7.Υδραυλική διάτμηση
Αποτελείται από πλαίσιο, τροχιά οδηγού, συγκρατητικό στήριγμα μαχαιριού, υδραυλικό μηχανισμό αποκοπής.

Ο υδραυλικός κύλινδρος για διάτμηση: Φ160 x 200mm, ένα τεμ

3.8
Αποτελείται από τραπέζι και μηχανισμό βάδισης, κ.λπ.

Κινητήρας: 3ΚW κυκλικός κινητήρας.

Κατηγορίες Προϊόντων : Σκίζοντας γραμμή/κομμένα σε μήκος γραμμής
