Βασικές πληροφορίες

    Αρ. μοντέλου: ZT-004-s01

    Place Of Origin: Hebei, China

    Size Of Container: 20GP

    Model No: ZT-004-S01

    Cutting Type: Hydraulic Cutting

Additional Info

    Συσκευασία: γυμνή συσκευασία

    παραγωγικότητα: 60m/min

    Μάρκα: Zhongtuo

    μεταφορά: Ocean,Land

    Τόπος καταγωγής: Κίνα

    Εφοδιασμού: 30 sets/month

    Πιστοποιητικό: CE, ISO, SGS

Περιγραφή Προϊόντος

Μηχανή κοπής κυλίνδρου κοπής

Τεχνικές προδιαγραφές

1. Βασικές τεχνικές παράμετροι των πηνίων
α): Υλικό πηνίων: ανθρακούχο χάλυβα HR / CR, γαλβανισμένη πλάκα, έγχρωμη χαλύβδινη πλάκα κλπ.
β) πάχος λωρίδας: 0,5 ~ 3,5mm
γ) Πλάτος λωρίδας: 300 ~ 1600mm
δ) Εσωτερική διάμετρος πηνίων: Φ508mm
ε) Εξωτερική διάμετρος πηνίων: Φ1800mm.

στ) Μέγ. βάρος πηνίου: 18000 Kg

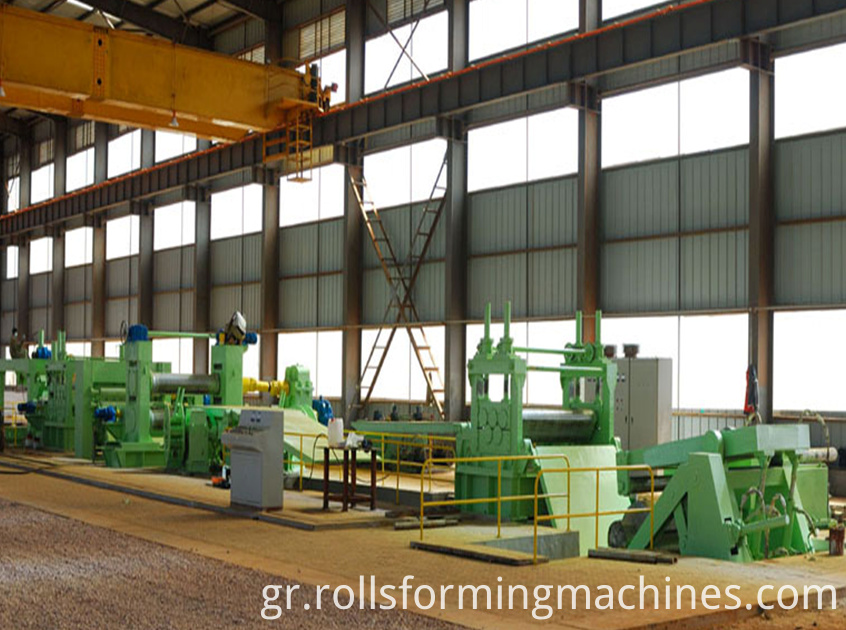

Metal slitting production line

2. Η διαδικασία εργασίας
Φόρτιση με πηνίο - Επεξεργασία ενός μανδρελιού - Τροφοδοσία με άκρες και φτυαράρισμα - Τροφοδοσία με διπλό κύλινδρο τριβής / τριών κυλίνδρων οριζοντίωσης - Τερματική κοπή ---- Ευθυγράμμιση με λωρίδα ---- Διάτμηση δίσκου - Απορρίμματα παλινδρόμησης - Συσσωρευτής τρυπών - Προδιαχωριστής / Τεντωτής - Ανακύκλωσης - Σπείρες-εκφόρτισης - Υδραυλικός έλεγχος - Ηλεκτρικός έλεγχος

3. Κύριες τεχνικές προδιαγραφές εξοπλισμού

3.1 Αυτοκίνητο φόρτωσης σε πηνίο
1) Δομή: Τέσσερις τροχοί, σώμα αυτοκινήτου κατασκευασμένο με συγκόλληση
2) Κινητήρας οδήγησης: Κινητήρας pinwheel 2,2kw
3) Κάτω κίνηση προς τα κάτω οδήγηση: υδραυλικός κύλινδρος Φ180 × 700mm
4) Απόσταση μετακίνησης προς τα κάτω: 700 mm
5) Μέγιστο βάρος φόρτωσης: 18000 Kg.

3.2Αντικατάσταση του μανδρελιού:
1) Στυλ εργασίας: Αξονική κινητή επέκταση με κίνηση υδραυλικού κυλίνδρου
2) Άξονας εκτίναξης: Φ508 × 1650mm, για άλλα πηνία μεγαλύτερης εσωτερικής διαμέτρου, τοποθετήστε το μανίκι από καουτσούκ στον άξονα.
3) Εύρος επέκτασης: Φ460 - Φ510mm.
4) Υδραυλικός κύλινδρος για επέκταση: Φ160 × 100mm
5) Στυλ πέδησης: πεπιεσμένο φρένο ρύθμισης της πίεσης
6) εφαρμόσιμο πλάτος πηνίου: 300 ~ 1600 mm.
Μέγιστη. διάμετρο πηνίου: 1800 mm. Μέγιστο βάρος πηνίου: 18000 Kg.

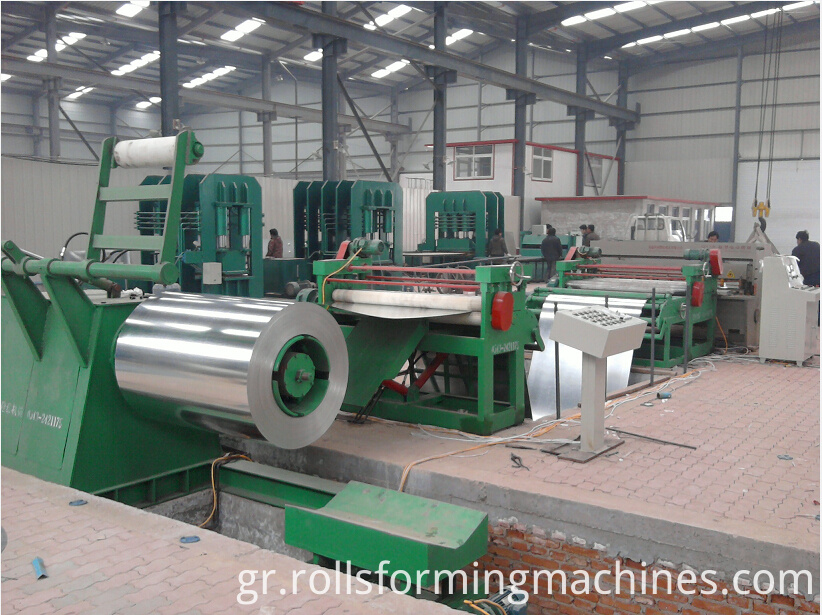

leveling and coil part


3.3 Εξοπλισμός σίτισης & φτυαρισμού με πηνίο
1) Δομή: συγκρότημα συγκόλλησης με χαλύβδινες πλάκες, κίνηση προς τα κάτω με υδραυλικό κύλινδρο.
2) Δύο σετ υδραυλικού κυλίνδρου Φ80 × 500mm
3) Τροχός έλξης: Φ250 × 400mm, ελαστικός τροχός NBR
4) Κινητήρας οδήγησης για έλξη: 2,2kw κυκλικός κινητήρας pin-wheel
5) Δομή φτυαρισμού: συγκρότημα συγκόλλησης με πλάκες από χάλυβα, δύο πλάκες σε σχήμα γλώσσας (μεγάλη για κίνηση προς τα επάνω και προς τα κάτω, μικρή για επέκταση και σύμπλεξη)
6) Υδραυλικός κύλινδρος για κίνηση προς τα πάνω: Φ80 × 400mm
7) Υδραυλικός κύλινδρος για μικρή επέκταση γλώσσας Φ63 × 400mm

3.4 Τροφοδότης διπλού κυλίνδρου, τριβείο τριών κυλίνδρων
1) Συγκρότημα συγκόλλησης με χαλύβδινες πλάκες, διπλής ράβδου τροφοδοσίας που τροφοδοτεί τη λωρίδα πηνίου.
2) Ρόλος τροφοδοσίας και κύλινδρος οριοθέτησης: Φ160 × 1650mm
3) Υλικό κυλίνδρου τροφοδοσίας και κυλίνδρου ισοπέδωσης: 40Cr, σκληρή επίστρωση χρωμίου
4) Κύλινδρος λαδιού για κίνηση προς τα κάτω των κυλίνδρων τροφοδοσίας: δύο τεμάχια, Φ80 × 100mm
5) Μετακίνηση προς τα κάτω των κυλίνδρων ισοπέδωσης: γρανάζια ατέρμονα, 2,2 KW κυκλικού μειωτήρα
6) Ισχύς τροφοδοσίας και ισοπέδωσης: 15KW κυκλικός μειωτήρας που συνδέεται με την κοινή άρθρωση

3.5 Εξοπλισμός τερματισμού
Για να αποκόψετε το πλεονάζον άκρο των κυλίνδρων θερμής έλασης, εγκαταστήστε εδώ ένα υδραυλικό εξοπλισμό διάτμησης για πλάτος max. 1600 mm και λωρίδα πάχους 4 mm.

3.6 Ευθυγράμμιση εξοπλισμού
1) Δομή: κατακόρυφοι κύλινδροι για να περιορίσουν την προοδευτική θέση της ταινίας, ενώ οι οριζόντιοι κύλινδροι για να πιέσουν την ταινία.
2) Κάθετοι κύλινδροι: τρία ζεύγη, Φ90 × 125mm, σβέση υψηλής συχνότητας
3) Οριζόντια πατήστε κύλινδρο: Φ100 × 1700mm
4) Υδραυλικός κύλινδρος για την κίνηση προς τα κάτω του κυλίνδρου πρέσας: Φ80 × 100mm
5) Για να ρυθμίσετε τη μία πλευρά των κατακόρυφων κυλίνδρων με διπλές βίδες με εύρος ρύθμισης: 300-1600mm

3.7 Μηχανή κοπής δίσκων
1) Δομή: Οι κοπτήρες δίσκων περιστρέφονται γύρω από τον άξονα διάτμησης και ο άξονας είναι τοποθετημένος στο στήριγμα στήριξης.
2) Ο άξονας για την εγκατάσταση δίσκων κοπής: Φ220 × 1650mm
3) Υλικό του άξονα: 40Cr, σφυρηλάτηση και σκλήρυνση, σβέση μεσαίας συχνότητας, σκληρή επίστρωση χρωμίου, λεία στίλβωση.
4) Κόφτης δίσκου: D330 × d220 × T15mm
5) Υλικό κοπής δίσκου: 6CrW2Si, σκληρότητα μετά από σβέση HRC56 ~ 58 °
6) Στυλ οδήγησης: Κινητήρας DC 45kW, συνδυασμένος με μειωτήρα ταχύτητας, κιβώτιο ταχυτήτων και γενική άρθρωση.
7) Έλεγχος σε μοτέρ συνεχούς ρεύματος: Ελεγκτής Eurotherm 590
8) Πιέζοντας προς τα κάτω της ατράκτου διάτμησης: Κινητήρας pin-wheel 2,2 KW με κοχλιωτό κιβώτιο ταχυτήτων
9) Για να αλλάξετε τον κοπτήρα δίσκου: με υδραυλικό τρόπο (Φ63 × 450mm) που κινείται, μια στάση του δίσκου κοπής προς τα έξω κινούνται έως ότου μπορούν να εγκατασταθούν οι κοπτήρες δίσκων
10) ταχύτητα κοπής: ≤50m / min

11) Ικανότητα κοπής: 3,5mm, max 6slits, σε max 30mpm; 2mm, max 12slits 40mpm; 1mm, max 15slits 50mpm.


3.8 Απορρίμματα απορριμμάτων
1) Δομή: δύο εκτοξευτές απορριμμάτων, με ένα σε κάθε πλευρά της γραμμής κοπής
2) Κάθε ρόλος: Φ450 × 350mm
3) Κάθε τύμπανο οδηγείται από κινητήρα 3KW με ρυθμιζόμενη ταχύτητα, η ολίσθηση πραγματοποιείται με δισκίο τριβής
4) Στυλ απορρίψεων: μετακινήστε υδραυλικά το συρραπτικό συρρίκνωμα συρρικνωθεί, στη συνέχεια μπορεί να πάρει πακέτο παλιοσίδερα προς τα κάτω.
5) Στυλ συλλογής θραυσμάτων: Υδραυλικά μετακινήστε το πηνίο για να έρθετε και να πάτε

3.9 Συσσωρευτής τρυπών
1) Δομή: τρύπα με τοίχους τσιμέντου, δύο τεμάχια πλάκας ανακύκλωσης για να καλύψει περισσότερο ή λιγότερο την οπή, έτσι ώστε να συσσωρευτεί κάποια ταινία στην οπή.
2) Διάσταση οπών: 4mL × 2,0mW × 4mH
3) Σύνθεση πλάκα κυκλοφορίας: για τη συγκόλληση τετραγωνικών χαλύβδινων σωλήνων για τη δημιουργία ενός πλαισίου, lay φορούν πλαστικά πιάτα στο πλαίσιο? και στις δύο άκρες, ολισθαίνοντα κύλινδρο αντίστοιχα.
4) Η ανατροπή της κίνησης της πλάκας κίνησης γίνεται με υδραυλικό κύλινδρο (Φ80 × 500mm)

3. Προ-διαχωριστικό και τεντωτήρας
1) Προ-διαχωριστικό άξονα: Φ85 × 1700mm
2) Προ-διαχωρισμός των δίσκων: Φ200 × 3mm, 65Mn κατεργασία κατεργασία
3) Μετακινήστε με το χέρι προς τα έξω τη βάση μιας πλευράς, για να μπορέσετε να εγκαταστήσετε δίσκους που προηγουμένως διαχωρίζονται
4) Στυλ τεντώματος: πιέστε την επάνω δοκό του εντατήρα να σταθεί προς τα κάτω, τοποθετήστε ξύλινη πλάκα και μάλλινο τσόχα μεταξύ άνω και κάτω δοκών
5) Η δύναμη συμπίεσης γίνεται με δύο υδραυλικούς κυλίνδρους Φ80 × 150mm και η δύναμη είναι ρυθμιζόμενη.
6) Κυλινδρικός μετρητής ισορροπημένου μήκους: Φ320 × 1700mm, επίστρωση σκληρού χρωμίου.

3.11 Ανακλαστήρας και Διαχωριστής
1) Ο μηχανισμός μετάδοσης κίνησης μέσω του κιβωτίου ταχυτήτων, η επέκταση και η σύσφιξη του αναδευτήρα κινούνται με υδραυλικό κύλινδρο (Φ140 × 100mm) μέσω ολισθητήρα.
2) μπλοκ επαναφοράς: Φ508 × 1700mm
3) Αντοχή για την επέκταση της ανάδευσης: υδραυλικός κύλινδρος Φ160 × 100mm.
4) Ο βραχίονας στήριξης του αρθρωτού άξονα: κατασκευαστικό στοιχείο χάλυβα, υδραυλικός κύλινδρος Φ80 × 350mm
5) Άξονες διαχωρισμού ταινιών: Φ85 × 1700mm
6) Διαχωριστικοί δίσκοι: Φ200 × 3mm, κατεργασία αποσβέσεως 65Mn
7) Πιέζοντας προς τα κάτω τον άξονα διαχωρισμού: υδραυλικό Φ75 × 350mm, ρυθμιζόμενο αντοχή
8) Ισχύς αναδίπλωσης: Κινητήρας DC 55KW
9) Έλεγχος μοτέρ συνεχούς ρεύματος: Ελεγκτής Eurotherm 590
10) Ταχύτητα επαναφοράς: max 50m / min
11) Μέγιστο βάρος σπείρας: 18000kg

3.12 Αυτοκίνητο εκφόρτωσης
1) Δομή: τέσσερις τροχούς, το σώμα του αυτοκινήτου με συγκόλληση
2) Κινητήρας οδήγησης: 2,2KW κυκλικός κινητήρας pin-wheel
3) Κάτω κίνηση προς τα κάτω οδήγηση: υδραυλικός κύλινδρος Φ180 × 700mm
4) Απόσταση μετακίνησης προς τα κάτω: 700 mm
5) Μέγ. βάρος φόρτωσης: 18000kg.
automatic stocker
3.13 Άλλοι
1) Ένα σύνολο υδραυλικών σταθμών, βαλβίδων ελέγχου, πετρελαιαγωγών
Πίεση: 16Mpa
Ισχύς: 7.5KW-4 (Ⅵ)
Ογκος λαδιού του δοχείου λαδιού: 450L
2) Ένα σύνολο ηλεκτρικού πίνακα ελέγχου, δύο σετ Πίνακες λειτουργίας
3) Προετοιμασία του χρήστη:
α) Γενικός διακόπτης ηλεκτρικής ενέργειας, ηλεκτρικών καλωδίων, καλωδίων και αγωγών
b) Q = 0,9m³ / min.P = 0,8MPa.
Σύστημα παροχής αέρα: Πηγή αέρα Q = 0,9m³ / min.P = 0,8Mpa
γ) Λιπαντικό λάδι, υδραυλικό λάδι
δ) σιδηροδρομικές ράγες ελαφρού χάλυβα 24 κιλών για τη φόρτωση του αυτοκινήτου και την εκφόρτωση του αυτοκινήτου, τις ράγες ασφαλείας

4. Τεχνικά έγγραφα
Παρέχετε εγχειρίδιο οδηγιών και εγχειριδίων, σχέδιο θεμελίωσης, σχέδιο διάταξης, ευπρόσβλητα σχέδια, υδραυλικό σύστημα, σχέδιο ηλεκτρικού κυκλώματος πριν ή όταν
παράδοση της μηχανής.

5. Παράδοση, εγκατάσταση και θέση σε λειτουργία
1. Παροχή κατάρτισης ιδρυμάτων μέσα σε ένα μήνα μετά την επικύρωση της σύμβασης. Χρόνος παράδοσης: 90 ημέρες. Εγκατάσταση και θέση σε λειτουργία: 25 ημέρες
2. Συνήθως στέλνουμε δύο ή τρεις μηχανικούς για την άμεση εγκατάσταση και θέση σε λειτουργία της γραμμής κοπής, ο αγοραστής θα πρέπει να αγοράσει εισιτήρια μετ 'επιστροφής γι' αυτά, να προσφέρει φαγητό και διαμονή, καθώς και τοπική μεταφορά στους μηχανικούς μας και να δώσει σε κάθε μηχανικό 60 $ ανά ημέρα για την τεχνική υπηρεσία τους.


6. Παροχή εξαρτημάτων με τη γραμμή κοπής
Δίσκοι κοπής δίσκων: D330 × d220 × T15mm, υλικό: 6CrW2Si, HRC56-58 °, 22pcs
Διαχωριστές δίσκων: D200 × d85x 3mm, υλικό: 65Mn κατεργασία κατεργασία, 35pcs
Πλήρες μήκος ελαστικών σφραγίδων: 3200mm
Πλήρη σετ διαχωριστικών κοπής χάλυβα: D260 x d220

Αυτόματο μηχάνημα κοπής υψηλής ακρίβειας θα μπορούσε να ασκήσει αρσενικά την εργασία κοπής εντελώς αυτόματα χωρίς τη διεπαφή ατόμων. Και η ταχύτητα εργασίας της γραμμής κοπής μπορεί να φτάσει τα 90m / min.
