Ράψιμο ράφια ράφι μηχανή που σχηματίζει ρολό
Ράψιμο ράφια ράφι μηχανή που σχηματίζει ρολό
Ράψιμο ράφια ράφι μηχανή που σχηματίζει ρολό
Ράψιμο ράφια ράφι μηχανή που σχηματίζει ρολό
Ράψιμο ράφια ράφι μηχανή που σχηματίζει ρολό

Ράψιμο ράφια ράφι μηχανή που σχηματίζει ρολό

Τρόπος Πληρωμής: L/C,T/T,D/P,Western Union
Incoterm: FOB
Min. Παραγγελία: 1 Set/Sets
Χρόνος παράδοσης: 30 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Βασικές πληροφορίες

    Αρ. μοντέλου: cnzt002

    Τύπος: Ψυχρή κάμψη ίσου καναλιού

    Σχήμα: C κανάλι

    Διάτρητο: Διάτρητο

    Μήκος: 6-19 μ

    Drive Mode: Gear Box

    Matching Material: G.I Or M.S

    Material Thickness Range: 1.2-1.8mm

    Quantity Of Stands: About 16

    Controlling System: PLC

    Total Weight: 8 Tons

    Voltage: Customize

    Speed: 20 M/min

    Main Motor Power: 18.5 Kw

    Hydraulic Station Power: 5.5 Kw

Additional Info

    Συσκευασία: Ως Απαίτηση του Πελάτη

    παραγωγικότητα: 20 m/min

    Μάρκα: ZHONGTUO

    μεταφορά: Ocean,Land,Air,as customer requirem

    Τόπος καταγωγής: Κίνα

    Εφοδιασμού: 30 sets/month

    Πιστοποιητικό: CE\ISO9001

Περιγραφή Προϊόντος

Ράψιμο ράφια ράφι μηχανή που σχηματίζει ρολό

Κατασκευασμένο από ειδικό προφίλ σχεδίασης του πελάτη, αυτός ο ορθοστάτης απλά κλιπύνεται με τα υπάρχοντα ή τα νέα κανάλια σας χωρίς να χρειάζονται περαιτέρω στερέωσης. Αυτή η σειρά από ορθοστάτες προστασίας είναι κατάλληλοι για εμάς σε θερμοκρασίες τόσο χαμηλές όσο -40 μοίρες και είναι πλήρως ανακυκλώσιμες και μη τοξικές. Με διάφορους τύπους οπών διάτρησης, έχει όμορφη εμφάνιση και ελαφρύ βάρος. Εν τω μεταξύ, μπορεί να σας βοηθήσει να κάνετε εύκολο fixing.Market ράφι πυλώνα κυλιόμενη μηχανή μπορεί να σας βοηθήσει να κάνετε την παραγωγή ράφι ράφι σε παρτίδα. Εδώ είναι ένα προφίλ σχεδίασης της ράβδου ράφι αγοράς για την αναφορά σας:

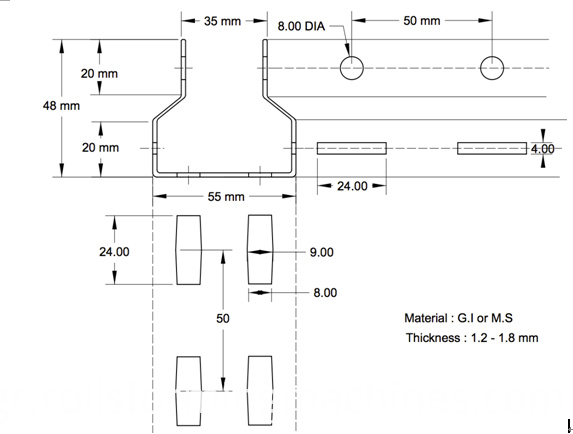

drawing profile of market shelf pillar

Για το σχέδιο σχεδίασης της μηχανής του ράφι, χρησιμοποιούμε τα ακόλουθα στοιχεία και παραμέτρους .
Στοιχεία αυτής της γραμμής παραγωγής ράβδων ραφιού:
1. Υδραυλικό σύστημα αποστράγγισης 3 τόνων 1 σετ
2. Σύστημα διάτρησης 64 τόνων 1 σετ
3. Τροφοδότης πηνίου 1 σετ
4. Μηχάνημα ισοπεδωτή 1 σετ
5. Roll Forming 1 set
6. Υδραυλική κοπή 1 σετ
7. Σύστημα ελέγχου PLC 1
8. Ρύθμιση του υδραυλικού σταθμού 1
9. Ρυθμιζόμενο πίνακα (χωρίς τροφοδοσία)

Για μερικά βασικά στοιχεία, εδώ είναι μερικές εισαγωγές:

Κάθε τμήμα της γραμμής παραγωγής

1. Υδραυλικός αποκολλητής :
3 παθητικός αποσβεστήρας τόνου με διάταξη φρένων
Εξωτερική διάμετρος πηνίου: 550 mm

Εσωτερική διάμετρος του πηνίου: 450 mm

hydraulic decoiler

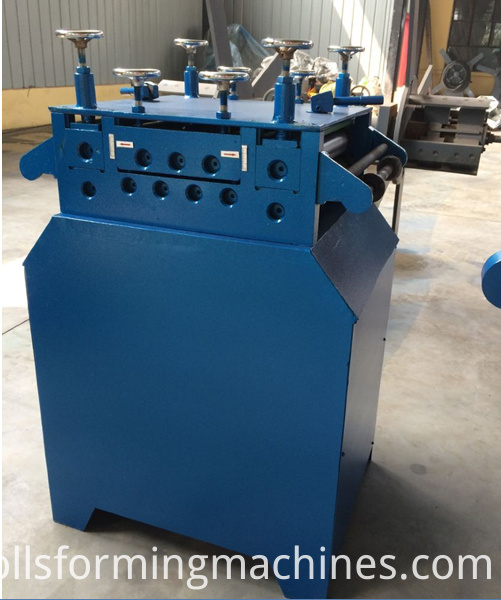

2. Σύστημα ισοστάθμισης και πηνίο τροφοδοσία r της αγοράς ράφι πυλώνα μηχανή κύλισης:

Αφού τρυπήσετε οπές, ο τροφοδότης πηνίου μπορεί να βοηθήσει στην ομαλή τροφοδοσία του πηνίου στη μηχανή και να τροφοδοτήσει το πηνίο με την ίδια ταχύτητα εργασίας.

leveling system

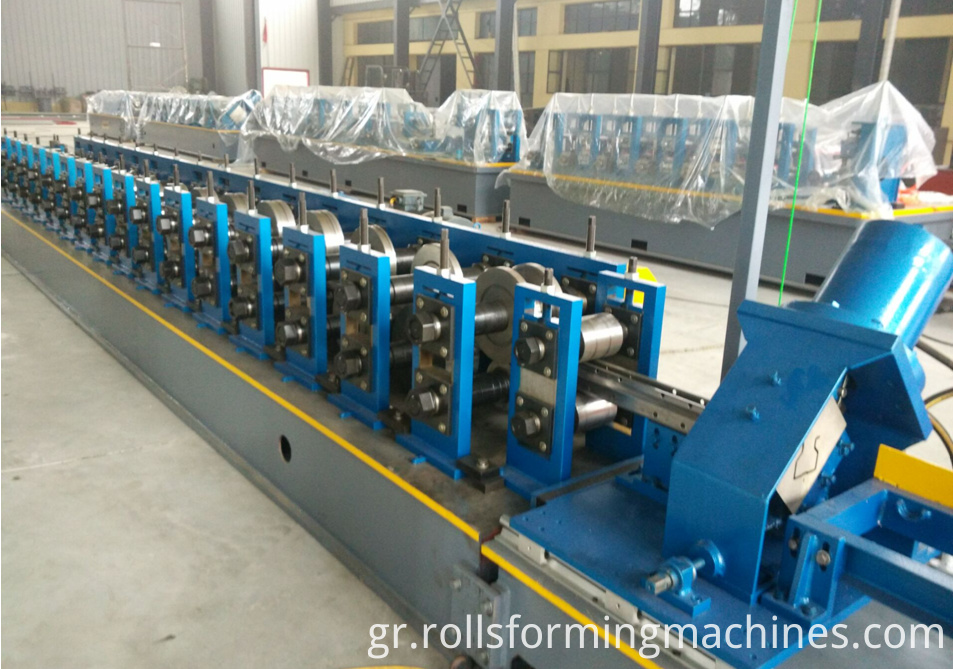

3. Κύρια μηχάνημα διαμόρφωσης Ράφι ράβδων ράφι που αποτελούν μηχανή :
1) Σχηματισμός βημάτων: 18 βήματα
2) Εξωτερική διάμετρος: 70 mm
3) Πλαίσιο μηχανήματος (τύπος): πλαίσιο με αψίδα μνημών, Πάχος πλαισίου αρσενικού μνημείου: 30mm
4) Πληροφορίες κυλίνδρου:
Α. Πρώτη ύλη: GCr12MoV
Β. Στάδιο σβέσης: 56-58 ° C
5) Υλικό άξονα: 45 # χάλυβα με θερμική επεξεργασία και σκληρό χρωμίου επιμεταλλωμένο στην επιφάνεια
6) Κύρια ισχύς κινητήρα: 18.5kw, Αναλογία μειωτήρα: 1:14,
Τύπος μειωτήρα: Σκληρυμένο μειωτήρα

shlef pillar machine

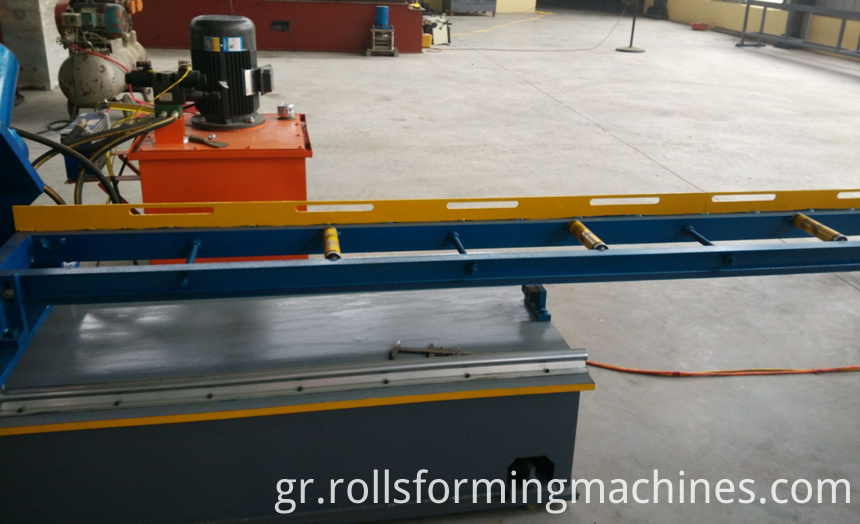

Για το τραπέζι εκκένωση του ράφι αγορά ράφι πυλώνα που αποτελούν μηχανή :

rounout table


Για αυτό το μηχάνημα ράχης ράφι ράφι αγοράς, τα ακόλουθα είναι ένα βίντεο για να δείτε περισσότερες λεπτομέρειες.


name card
