Μεταλλική ράφι / στήλη αποθήκευσης / όρθια μηχανή πυλώνων
Μεταλλική ράφι / στήλη αποθήκευσης / όρθια μηχανή πυλώνων
Μεταλλική ράφι / στήλη αποθήκευσης / όρθια μηχανή πυλώνων
Μεταλλική ράφι / στήλη αποθήκευσης / όρθια μηχανή πυλώνων
Μεταλλική ράφι / στήλη αποθήκευσης / όρθια μηχανή πυλώνων

Μεταλλική ράφι / στήλη αποθήκευσης / όρθια μηχανή πυλώνων

Τρόπος Πληρωμής: L/C,T/T,D/P,Western Union
Incoterm: FOB
Min. Παραγγελία: 1 Set/Sets
Χρόνος παράδοσης: 30 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Βασικές πληροφορίες

    Αρ. μοντέλου: cnzt002

    Τύπος: Ψυχρή κάμψη ίσου καναλιού

    Σχήμα: C κανάλι

    Διάτρητο: Διάτρητο

    Μήκος: 6-19 μ

    Drive Mode: Gear Box

    Matching Material: G.I Or M.S

    Material Thickness Range: 1.2-1.8mm

    Controlling System: PLC

    Total Weight: 8 Tons

    Voltage: Customize

    Speed: 20 M/min

    Main Motor Power: 18.5kw

    Hydraulic Station Power: 5.5 Kw

    Quantity Of Stands: About 18

Additional Info

    Συσκευασία: Ως Απαίτηση του Πελάτη

    παραγωγικότητα: 20 m/min

    Μάρκα: ZHONGTUO

    μεταφορά: Ocean,Land,Air,as customer requirem

    Τόπος καταγωγής: Κίνα

    Εφοδιασμού: 30 sets/month

    Πιστοποιητικό: CE\ISO9001

Περιγραφή Προϊόντος

Μηχανή μεταλλικής διαμόρφωσης ράφι / στήλη / όρθια στήλη

Το σύστημα συστοιχίας αποθήκευσης μετάλλων αποτελείται κυρίως από τη στήλη, σύνθεση χάλυβα πλάκα. Στήλη με διαδικασία σχηματισμού κυλίνδρων, με την πλάγια ράβδο, η οριζόντια ράβδος συνδέεται για να σχηματίσει μια στήλη. Ανάλογα με τις ανάγκες της πλαϊνής δοκού με ένα στρώμα ελασμάτων ή δοκών που χρησιμοποιούνται, ο πίνακας μπορεί να ρυθμιστεί για κάθε ύψος ύψους 50 mm προς τα πάνω και προς τα κάτω, το ράφι για την δομοστοιχειωτή δομή, υψηλή σταθερότητα, εύκολη εγκατάσταση και αποσυναρμολόγηση. Μονάδα ράφι κάθε φορτίο μεταξύ 200kg-800kg, το συνολικό φορτίο είναι γενικά δεν υπερβαίνει τα 5000kg. Το μήκος του ραφιού μονάδας δεν είναι μεγαλύτερο από 2,6 μέτρα, το βάθος δεν υπερβαίνει τα 1,2 μέτρα, το ύψος είναι γενικά εντός 5 μέτρων. Ισχύει για τη μεταφορά μικρών και μεσαίων αγαθών. Χρησιμοποιείται ευρέως σε εμπορικά κέντρα, σούπερ μάρκετ, εταιρικές αποθήκες και ιδρύματα και σε άλλους κλάδους .

Middle duty upright pillar machine

Η μηχανή αποθήκευσης μεταλλικών φύλλων μπορεί να κατασκευαστεί από ειδικό προφίλ σχεδίασης του πελάτη, αυτή η όρθια στήλη απλά κλιπύνετε στην υπάρχουσα ή τη νέα σας οροφή χωρίς την ανάγκη περαιτέρω στερέωσης. Αυτή η σειρά από ορθοστάτες προστασίας είναι κατάλληλοι για εμάς σε θερμοκρασίες τόσο χαμηλές όσο -40 μοίρες και είναι πλήρως ανακυκλώσιμες και μη τοξικές. Με διάφορους τύπους οπών διάτρησης, έχει όμορφη εμφάνιση και ελαφρύ βάρος. Εν τω μεταξύ μπορεί να σας βοηθήσει να κάνετε εύκολο fixing.Market ράφι πυλώνα που αποτελούν μηχανή μπορεί να σας βοηθήσει να κάνετε την παραγωγή σε παρτίδα. Ακολουθούν μερικές φωτογραφίες για την αναφορά σας:

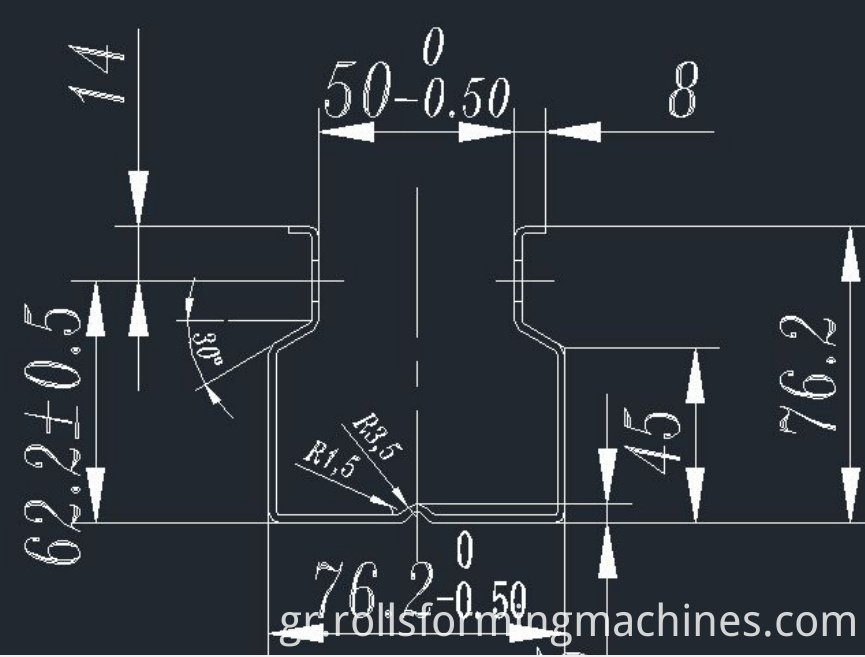

pillar drawing profile 34

Για το σχέδιο σχεδίασης του μηχανήματος αποθήκευσης μετάλλων, χρησιμοποιούμε τα ακόλουθα στοιχεία και παραμέτρους .
ΣΥΣΤΑΤΙΚΑ ΜΗΧΑΝΗΜΑΤΟΣ:
1. Υδραυλικό σύστημα αποστράγγισης 3 τόνων 1 σετ
2. Σύστημα διάτρησης 64 τόνων 1 σετ
3. Τροφοδότης πηνίου 1 σετ
4. Μηχάνημα ισοπεδωτή 1 σετ
5. Roll Forming 1 set
6. Υδραυλική κοπή 1 σετ
7. Σύστημα ελέγχου PLC 1
8. Ρύθμιση του υδραυλικού σταθμού 1
9. Ρυθμιζόμενο πίνακα (χωρίς τροφοδοσία)

Για μερικά βασικά στοιχεία, εδώ είναι μερικές εισαγωγές:

1. Υδραυλική συσκευή αποστράγγισης ή χειροκίνητη αποσυναρμολόγηση μηχανής σχηματισμού κολώνων:
3 τόνων παθητική αποσπώμενη συσκευή με φρένο ή μπορείτε να επιλέξετε να χρησιμοποιήσετε τη χειροκίνητη έκδοση για να εξοικονομήσετε το κόστος του μηχανήματος.
Εξωτερική διάμετρος πηνίου: 550mm

Μέσα διάμετρος του πηνίου: 450 mm

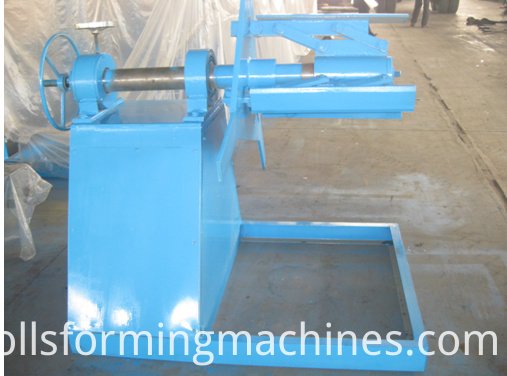

decoiler


2. Σύστημα ισοστάθμισης και πηνίο τροφοδοσία ράφι μέταλλο αποθήκευσης:

Αφού τρυπήσετε οπές, ο τροφοδότης πηνίου μπορεί να βοηθήσει στην ομαλή τροφοδοσία του πηνίου στη μηχανή και να τροφοδοτήσει το πηνίο με την ίδια ταχύτητα εργασίας.

3. Κύριο μηχανή διαμόρφωσης μηχανής σχηματισμού κολώνων :
1) Σχηματισμός βημάτων: 18 βήματα
2) Εξωτερική διάμετρος: 70 mm
3) Πλαίσιο μηχανήματος (τύπος): πλαίσιο με αψίδα μνημών, Πάχος πλαισίου αρσενικού μνημείου: 30mm
4) Πληροφορίες κυλίνδρου:
Α. Πρώτη ύλη: GCr12MoV
Β. Στάδιο σβέσης: 56-58 ° C
5) Υλικό άξονα: 45 # χάλυβα με θερμική επεξεργασία και σκληρό χρωμίου επιμεταλλωμένο στην επιφάνεια
6) Κύρια ισχύς κινητήρα: 18.5kw, Αναλογία μειωτήρα: 1:14,
Τύπος μειωτήρα: Σκληρυμένο μειωτήρα

midddle plate pillar machine


Τώρα μπορούμε να ελέγξουμε πού το κατάστημα στο ράφι του κατακόρυφου στύλου κάνοντας το μηχάνημα τελικό προϊόν χρησιμοποιείται για:

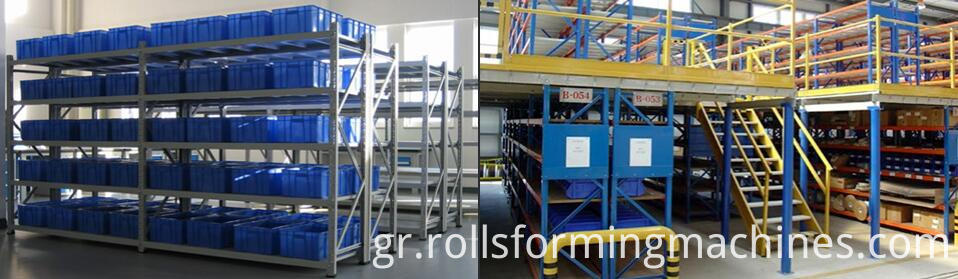

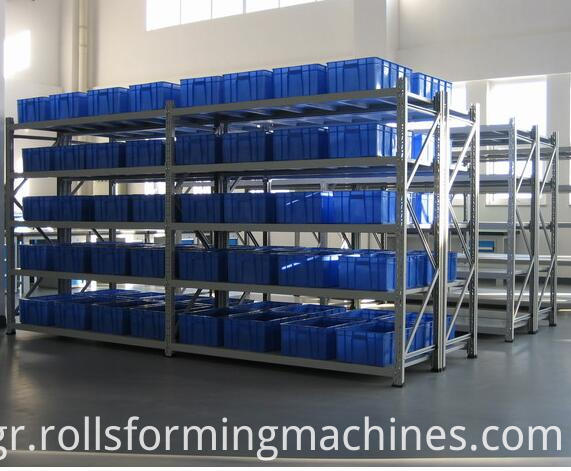

Upright pillar machine used


Για αυτό το μηχάνημα για τη διαμόρφωση ρολών στο ράφι της αγοράς, αν θέλετε να μάθετε περισσότερα βίντεο και αναφορές δοκιμών, επικοινωνήστε μαζί μου ανά πάσα στιγμή.

name card
