Ευθεία ραφή υψηλής συχνότητας ERW μύλος σωλήνα / μύλο σωλήνα
Ευθεία ραφή υψηλής συχνότητας ERW μύλος σωλήνα / μύλο σωλήνα
Ευθεία ραφή υψηλής συχνότητας ERW μύλος σωλήνα / μύλο σωλήνα
Ευθεία ραφή υψηλής συχνότητας ERW μύλος σωλήνα / μύλο σωλήνα
Ευθεία ραφή υψηλής συχνότητας ERW μύλος σωλήνα / μύλο σωλήνα

Ευθεία ραφή υψηλής συχνότητας ERW μύλος σωλήνα / μύλο σωλήνα

Τιμή Μονάδας: USD 120000 - 79000 / Set/Sets
Incoterm: FOB
Min. Παραγγελία: 1 Set/Sets
Χρόνος παράδοσης: 60 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Additional Info

    Συσκευασία: γυμνή συσκευασία

    παραγωγικότητα: 90m/min

    Μάρκα: Zhongtuo

    Τόπος καταγωγής: Κίνα

    Εφοδιασμού: 30 sets/month

    Πιστοποιητικό: CE, ISO, SGS

Περιγραφή Προϊόντος

Ευθεία ραφή υψηλής συχνότητας ERW μύλος σωλήνα / μύλο σωλήνα

Ο σωλήνας μύλων υψηλής πίεσης υψηλής συχνότητας ERW χρησιμοποιείται ειδικά για την παραγωγή σωλήνων Φ10-Φ200 mm, δ 0,4-6,0 mm υψηλής συχνότητας συγκολλημένου σωλήνα και του αντίστοιχου τετραγωνικού σωλήνα ωοειδούς σωλήνα και ορισμένων σωλήνων ειδικής μορφής. Για να κάνετε διαφορετικά σχήματα σωλήνων από μία μηχανή, απλά πρέπει να αλλάξετε τα καλούπια. Με αυτόν τον τρόπο, μπορείτε να εξοικονομήσετε χρήματα. Η σύνθεση του εξοπλισμού ξεκινάει από το μη αναδευτήρα έως το κοπτικό πριόνι σταθερού μήκους. Η ταχύτητα κύλισης μπορεί να είναι σύμφωνα με την κατάλληλη κλίμακα διαμέτρου σωλήνα και πάχους τοιχώματος.

welded pipe machine
Ροή εργασίας της Straight ραφή υψηλής συχνότητας ERW μύλο σωλήνα :

Πρώτες ύλες (χαλύβδινο πηνίο) → απονέμωση → μη εξισορρόπηση ισχύος → μορφοποίηση σε ρολά → συγκόλληση υψηλής συχνότητας → αφαίρεση φρέζων εκτός της ραφής συγκόλλησης → ψύξη → μεγέθυνση → κοπή → τραπέζι εξάντλησης


Ευθεία ραφή υψηλής συχνότητας ERW μύλος σωλήνα / Αρχή εργασίας :

Για τη συγκόλληση, αξιοποιεί πλήρως τις δύο επιστήμες - το ρεύμα υψηλής επίδρασης υψηλής συχνότητας και το φαινόμενο Adjacency Effect για να κάνει το σημερινό συμπύκνωμα στην άκρη, τότε η θερμοκρασία θα φτάσει στο σημείο συγκόλλησης. Στη συνέχεια, μπορούμε να φτιάξουμε το φύλλο στο σωλήνα με κύλιση και να κάνουμε την άκρη να λιώσει σε ένα.

Αυτή η τεχνολογία έχει τις ακόλουθες δυνατότητες :

1. Υποστηρίζει πολλά είδη υλικών όπως ανθρακούχο χάλυβα, GI και άλλα.

2. Ένα μηχάνημα θα μπορούσε να κατασκευάσει μια μεγάλη ποικιλία μεγεθών σωλήνων αλλάζοντας μούχλα.

3. Ένα μηχάνημα θα μπορούσε να χρησιμοποιηθεί για την κατασκευή τετραγωνικού σωλήνα, στρογγυλού σωλήνα αλλάζοντας μούχλα

4. Υψηλή αποδοτικότητα εργασίας, αλλά χαμηλή κατανάλωση ενέργειας. Η ισχύς είναι 200KW TNGP.

5. Ο σωλήνας που κατασκευάζεται από αυτό το είδος μηχανής θα μπορούσε να χρησιμοποιηθεί σε πολλές περιοχές, όπως σωλήνα νερού, σύρμα και άλλα.


Λεπτομέρειες απαιτήσεις elemenet της ράβδου συγκόλλησης ραφής υψηλής ραφής ERW :

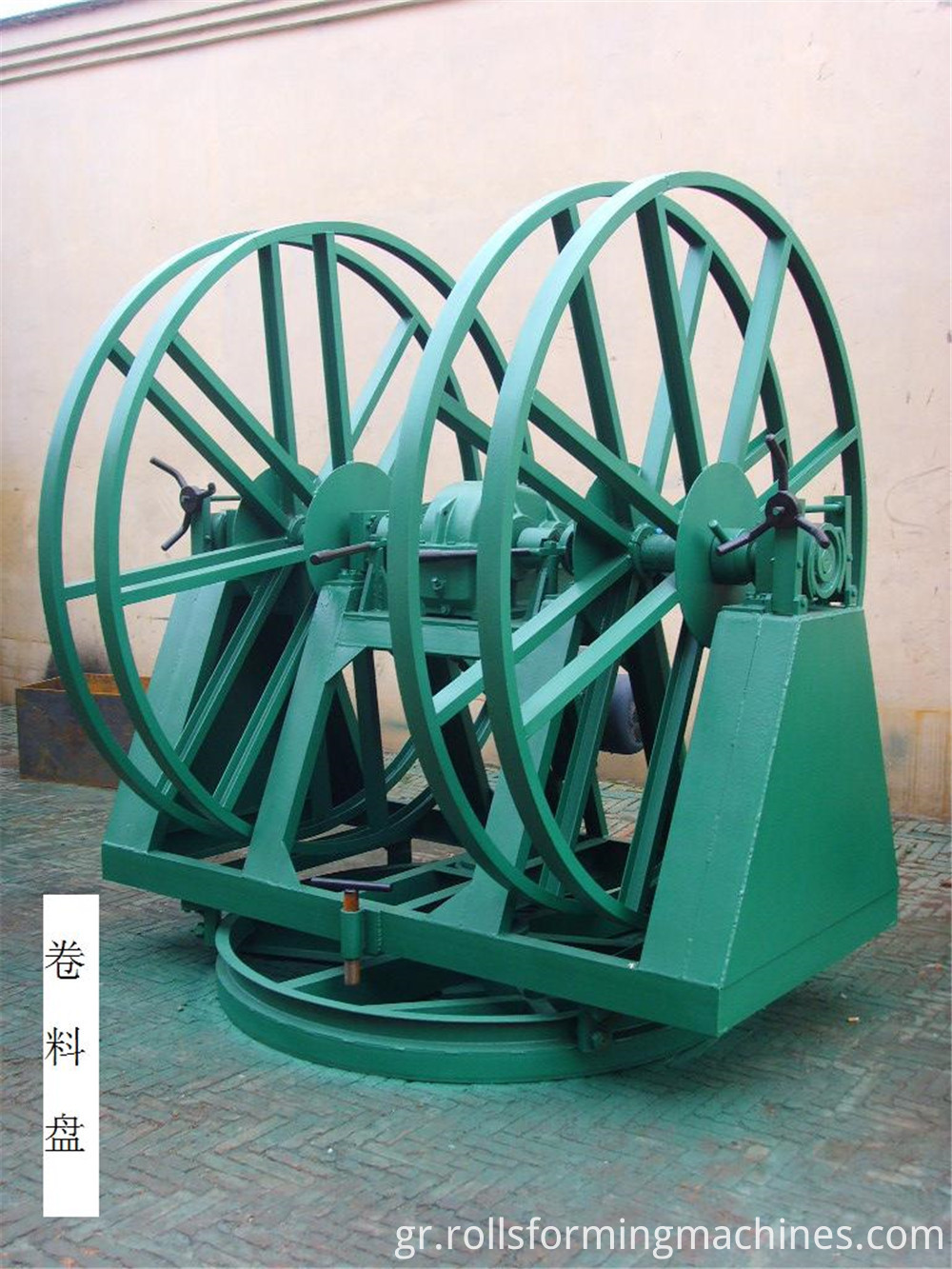

1. Αποκολλητής διπλής κεφαλής

Τύπος δομής: μονόπλευρη χειροκίνητη επέκταση, η οποία ασφαλίζει εναλλακτικά την τροφοδοσία χάλυβα.
1). Πλάτος ταινίας χάλυβα: 39,88-300 mm

2). πάχος: 1,5mm

3). Σπείρωμα οπλισμού: Φ900-Φ1800mm

4) .Συλικό πηνίο ID: Φ500-Φ520mm
5). Βάρος σπειρώματος ολίσθησης: Max.2500kgs

welded pipe machine decoiler


2. Υδραυλική μηχανή κοπής και χειροκίνητης συγκόλλησης

Χρήση : αυτό το μέρος προορίζεται για την κοπή της άκρης του καρουλιού και στη συνέχεια δύο συστοιχίες μπορούν να συγκολληθούν μαζί και στη συνέχεια να αποθηκευτούν στο συσσωρευτή.


3. Τροφοδότης καυσίμου σε συσσωρευτή

Αυτό το τμήμα θα μπορούσε να σας βοηθήσει να τροφοδοτήσετε το πηνίο στον συσσωρευτή.


4. Διατμητική συγκόλληση

Αυτό το τμήμα είναι για τη συγκόλληση δύο πηνίων μαζί για την αποθήκευση του πηνίου. Με αυτό το μέρος, δεν χρειάζεται να αλλάξετε πηνίο όταν έχει εξαντληθεί.


5. Συσσωρευτής κάθετου τύπου ή άλλοι τύποι ή σπειροειδής συσσωρευτής

Αυτό το μέρος είναι για την αποθήκευση του πηνίου. Και υπάρχουν πολλοί τύποι για να επιλέξετε.

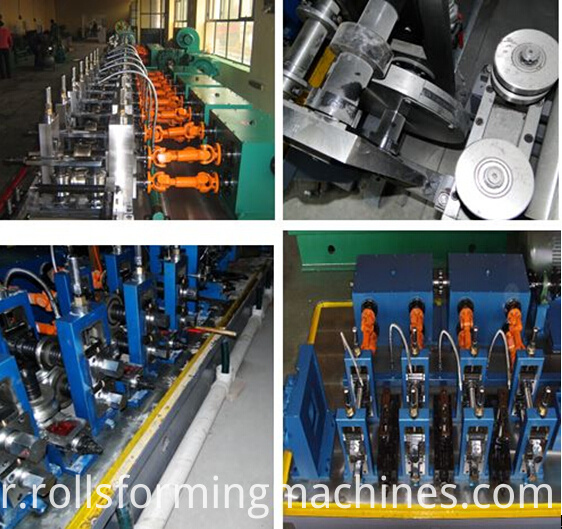

6. Κύρια μηχανή διαμόρφωσης ρολών

1). Ραδιοφωνικός σταθμός: 13 σταθμοί (πίσω: 7 σταθμοί, μετά: 6 σταθμοί)
2). Διάμετρος οριζόντιου άξονα: Φ100mm, υλικό: 40Cr
3). Διάμετρος άξονα κάθετου κυλίνδρου: Φ50mm, υλικό: 45 # χάλυβας
4). Κύρια ισχύς: 200kw
5). Ταχύτητα: 90m / λεπτό


welded pipe machine details



7. Μονάδα ταξινόμησης

Αυτό το μέρος είναι για να βεβαιωθείτε ότι η διάμετρος είναι ακριβής. Ανεξάρτητα από το τετράγωνο σωλήνα ή άλλους σωλήνες, πρώτα θα το καταφέρουμε να στρογγυλευτούμε.


8. Εργαλείο κοπής κοπής ελεγχόμενης από υπολογιστή

1). Μέθοδος κοπής: παρακολούθηση και αυτόματη κοπή
2) .Κάκος κοπής: 5mm
3) .Ανοχή κοπής: ± 1,5mm
4) .Εξάρτηση κινητήρα: 30kw

welded pipe machine18

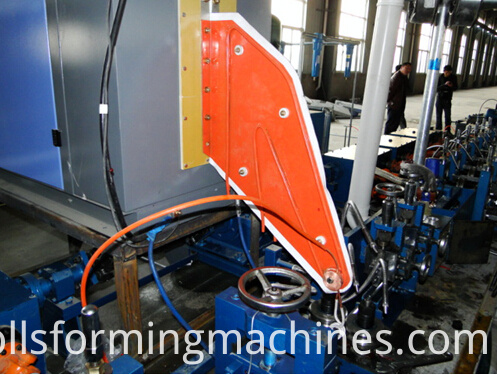

9. Συγκολλητής HF στερεάς κατάστασης F5-200kw

Τρανζίστορ υψηλής συχνότητας συγκόλλησης

HF Welded

10. Τραπέζι εξάσκησης

Αυτό το μέρος δίνεται ανάλογα με τις ανάγκες σας. Καθώς όλες οι σωληνώσεις θα απομακρυνθούν καλά μετά την κοπή με πριόνι.
