HG165 μεγάλη διάμετρος σωλήνα μύλος από ανθρακούχο χάλυβα
HG165 μεγάλη διάμετρος σωλήνα μύλος από ανθρακούχο χάλυβα
HG165 μεγάλη διάμετρος σωλήνα μύλος από ανθρακούχο χάλυβα
HG165 μεγάλη διάμετρος σωλήνα μύλος από ανθρακούχο χάλυβα
HG165 μεγάλη διάμετρος σωλήνα μύλος από ανθρακούχο χάλυβα

HG165 μεγάλη διάμετρος σωλήνα μύλος από ανθρακούχο χάλυβα

Τιμή Μονάδας: USD 290000 - 350000 / Bag/Bags
Incoterm: FOB
Min. Παραγγελία: 1
Χρόνος παράδοσης: 60 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Additional Info

    Συσκευασία: nude συσκευασίας

    παραγωγικότητα: 60m/min

    Μάρκα: Zhongtuo

    Τόπος καταγωγής: Κίνα

    Εφοδιασμού: 30 sets/month

    Πιστοποιητικό: ISO, CE9001

Περιγραφή Προϊόντος

HG 165 μεγάλη διάμετρος σωλήνα μύλος από ανθρακούχο χάλυβα
Ο μύλος προορίζεται για την κατασκευή γύρος διοχέτευση Φ76 mm Φ168 mm με πάχος των 2,0 mm-5.0 mm από Γάζας πηνίο ελαθεί σε ψυχρή και θερμή έλαση μέσω δεν έχει κλείσει ΗΛΕΚΤΡΙΚΕΣ κενό με την επακόλουθη συγκόλλησης σε σωλήνα, άκρη θέρμανσης μέσω στερεάς κατάστασης υψηλή συχνότητα οξυγονοκολλητής, διαμήκη ραφή συγκόλλησης σε κυλίνδρους σωλήνα συγκόλλησης μηχάνημα, ψύξη, περαιτέρω ταξινόμηση κατά μέγεθος ή διαμόρφωση και λειτουργία κοπής του ατελείωτες σωλήνα σε μετρημένη μήκη.

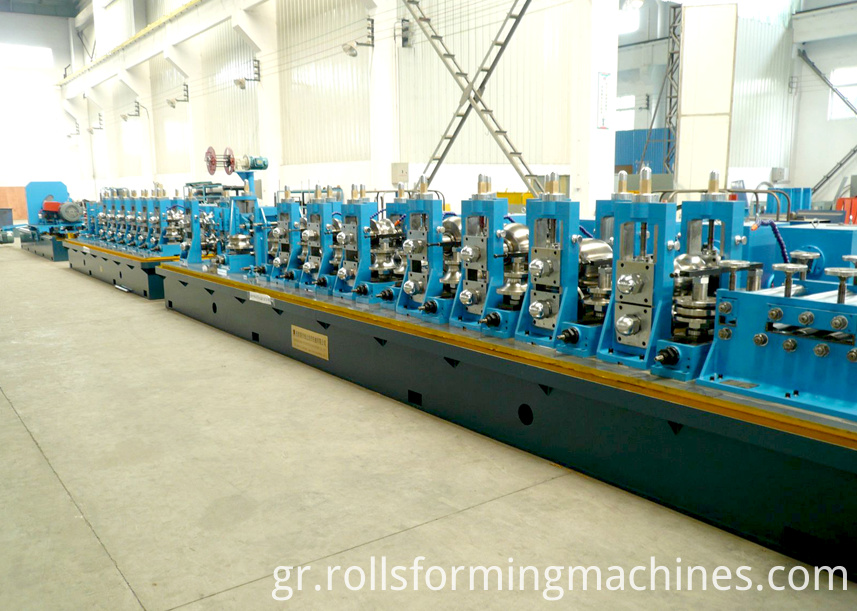

HG165 pipe machine

II. Tube ελαιοτριβείο για την παραγωγή σωλήνων

Coil→→ decoilerr →→Strip-κεφάλι κόφτη και welder→→ Σπειροειδής Accumulator→→Forming section(Flattening unit +Main driving unit +Forming unit +Guide unit +High frequency induction welding unit +squeeze roller) + de-σαλιασμάτων →→Cooling μονάδα →→ μεγέθους μονάδα και ίσιωμα →→Flying Σέγα υπό έλεγχο υπολογιστών →→ Run-out table→→straightening

III α. βασικοί όροι:

ένα) χάλυβα σωλήνα προδιαγραφή

1. γύρω από σωλήνα διαμέτρου: Φ76 – Φ168mm

2. τετραγωνικό σωλήνα: 60X60mm – 125X125mm

Ορθογώνιο σωλήνα: 80 X 40-100X50mm

Πάχος σωλήνα: 2.0-5.0mm

3. σωλήνα μήκος: 6.0m-12,0 m

IV. Εξοπλισμός μακιγιάζ και Κύριες παράμετροι της ενιαίας μονάδας:

1. υδραυλική Single-arbor uncoiler με αποφλοιωτή

Mandrel επέκταση από υδραυλική, θέση Mandrel περιστροφής είναι εγχειρίδιο, Αερόφρενο.

2. πέντε-roll ισοπέδωσης

Υπάρχουν ζεύγη τσουχτερός και αποστολή κυλίνδρου. Ισιώστε ρολά τακτοποιούνται για δύο κορυφαίους και τρεις παρακάτω. Τσουχτερός και αποστολή είναι πιέζονται από υδραυλικό κύλινδρο, κολακεύει ρολό κινητήρα είναι ανεμιστήρας από τη ρόδα σκουληκιών και σκουλήκι βίδα μειωμένη ταχύτητα, τις βίδες σκουλήκι στο μέτωπο και στην πλάτη μπορεί να έρθει αληθινός είναι σε φάση συνδέοντας μανίκι, που μπορεί να εξασφαλίσει κορυφαία ισοστάθμισης ρολό και κάτω από την ισοπεδωτική ρολό είναι παράλληλη, με αυτόν τον τρόπο που φθάνουν στην πρόθεση της Ισιώστε.


3. Σίαριν & πισινό συγκόλλησης μηχανή

3.1 υδραυλική Κουρευτική μηχανή παραμέτρους: κοπής από υδραυλικό σύστημα

4. 3. Συσσωρευτής οριζόντια σπείρα

Ο συσσωρευτής αποτελείται από τα ακόλουθα στοιχεία: χαμηλή τριβή, χαμηλή τριβή, περίστροφο, 7 οδοστρωτήρες ισοπέδωση μονάδα, 2 κύλινδροι, σίτιση, και πηνίο ταΐσματος

Ταχύτητα σίτισης: Max.200m/min

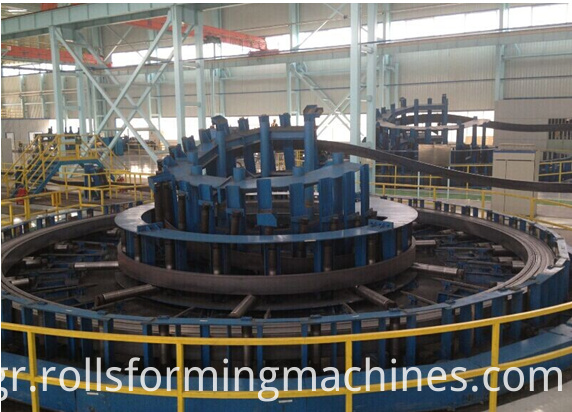

accmulator

5. Forming & μέγεθος της ενότητας

5.1 Forming μύλος κιβώτιο ταχυτήτων, Οικουμενική Κοινή

Μύλος ισοπέδωσης εισόδου από επάνω οριζόντια ρολό και ρολό κάτω από οριζόντιες, μία θετική ισοπέδωσης πέντε-roll, ρολό ένα ζευγάρι της σίτισης κάθετη.

Σχηματίζοντας mill αποτελείται από: Driven σταθεί, πλευρά roll στάση: 8 sets(Vertical) και πλαίσιο Οριζόντιος κύλινδρος με αναδευτήρες & άξονα. προσαρμόσετε πάνω-κάτω ίδια στιγμή και επίπεδο.

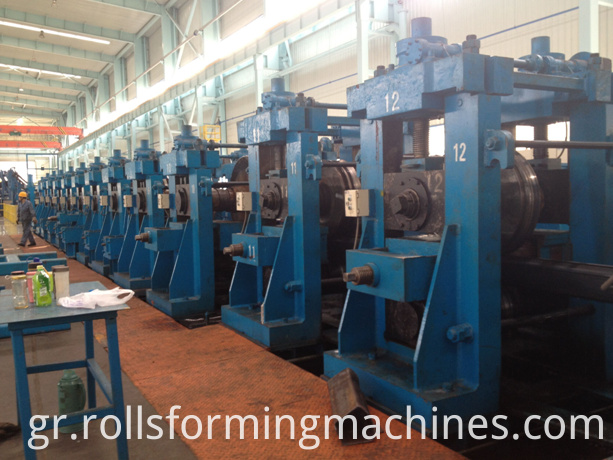

HG165 tube mill

6. συγκόλλησης τμήμα

6.1 συγκόλλησης τμήμα αποτελείται από: ραφή οδηγός μονάδα: 1 σετ, συμπιέσεων στάση: 4 κύλινδροι (Φ 90 χιλιοστά), de-σάλιασμα κορνίζα: 1 σετ (2 κεφάλια και hοριζόντια μονάδα για ραφή σιδέρωμα: 2 κύλινδροι

6.2 ψύξη τμήμα του στο χαμηλότερο σημείο ψύξης: 1 το σύνολο 4.0 m

6.3 στερεά κατάσταση υψηλής συχνότητας welder(GGP400KW)


Δεξαμενή κύκλωμα εξόδου λειτουργία: δεν συγκόλλησης μετασχηματιστή εξόδου, δευτεροβάθμια αντήχησης w νερού ith ψύκτη για οξυγονοκολλητή

7. ιπτάμενο πριόνι τριβής CNC


Είδε μεταφορά ταξιδεύουν: ράφι και το γρανάζι με πεταχτό εργαλείων

Μοτέρ για ταξίδια: DC 37KW

Μοτέρ για πριόνισμα: AC 90KW

Ανοχή μήκους: 0-6 mm

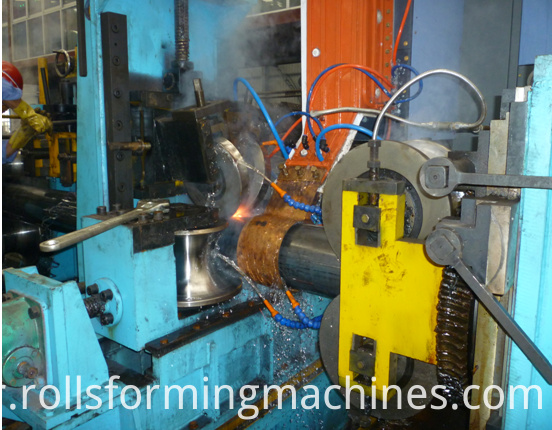

welded system


8. πίνακας εκτέλεσης

8.1 τρέχω-έξω σύστημα αποτελείται από: Roller μεταφορέας 18 μετρητών (συμπεριλαμβανομένου του συσκευασίας πλαίσιο) πνευματικά

9. ηλεκτρικό σύστημα ελέγχου

Συσσωρευτής οριζόντια σπείρα AC οδηγός.

Διπλό Συνεχης κίνηση και ελέγχου για το σχηματισμό και τη διαστασιολόγηση μύλο του DC αυτοκίνητο,

Κύρια DC αυτοκίνητο στον πίνακα ελέγχου (όργανο κ.λπ.)

Μύλος πάνελ λειτουργία (ρύθμιση της ταχύτητας, έλεγχο κλπ).

9.3 που φέρουν σύστημα ελέγχου cut-off

Είδε μεταφορά με το αυτοκίνητο από το DC κινητήρα 37KW,

LCD λειτουργία παράθυρο

(μήκος και μαζική ρύθμιση, το μέσο ελέγχου κλπ).

10. οδοστρωτήρες

10.1 που αποτελούν και ένα μέγεθος υλικό οδοστρωτήρες

Υλικό: Cr12

Σκληρότητα: 60 HRC + /-2

10.2 συγκόλλησης οδοστρωτήρες υλικό

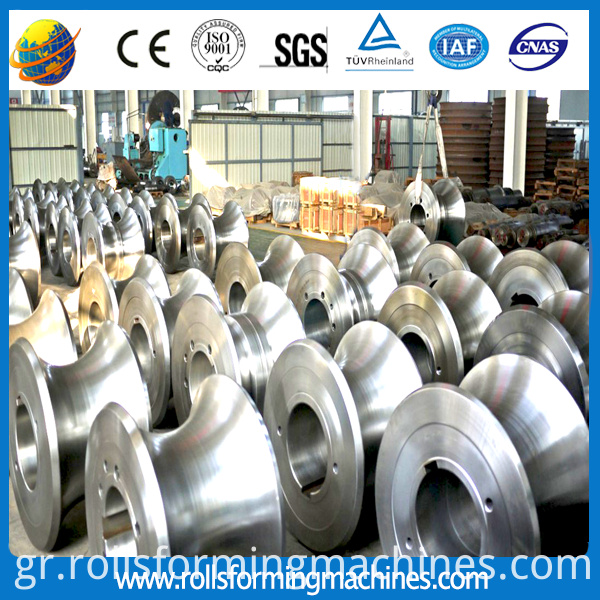

pipe machine mould
