Μηχανή συγκόλλησης κυλίνδρων συγκόλλησης υψηλών συχνοτήτων ραφής
Μηχανή συγκόλλησης κυλίνδρων συγκόλλησης υψηλών συχνοτήτων ραφής
Μηχανή συγκόλλησης κυλίνδρων συγκόλλησης υψηλών συχνοτήτων ραφής
Μηχανή συγκόλλησης κυλίνδρων συγκόλλησης υψηλών συχνοτήτων ραφής
Μηχανή συγκόλλησης κυλίνδρων συγκόλλησης υψηλών συχνοτήτων ραφής

Μηχανή συγκόλλησης κυλίνδρων συγκόλλησης υψηλών συχνοτήτων ραφής

Τιμή Μονάδας: USD 100000 - 300000 / Set/Sets
Τρόπος Πληρωμής: L/C,T/T,D/P,Western Union
Incoterm: FOB
Min. Παραγγελία: 1 Set/Sets
Χρόνος παράδοσης: 60 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Additional Info

    Συσκευασία: γυμνή συσκευασία

    παραγωγικότητα: 90m/min

    Μάρκα: Zhongtuo

    μεταφορά: Ocean,Land,Air

    Τόπος καταγωγής: Κίνα

    Εφοδιασμού: 30 set per month

    Πιστοποιητικό: CE, ISO, SGS

Περιγραφή Προϊόντος

Σύντομη εισαγωγή της Straight ραφή υψηλής συχνότητας συγκολλημένο ρολό σωλήνα που αποτελούν μηχανή:

welded pipe machine

Ο συγκολλημένος χαλυβδοσωλήνας ονομάζεται επίσης συγκολλημένος χαλύβδινος σωλήνας, συνήθως κατασκευάζονται από χάλυβα ή χαλύβδινη λωρίδα σχισμένη με κοπτική γραμμή. Μετά την ισοπέδωση, το πηνίο θα αλλάξει σε σχήμα σωλήνα με βάση την αρχή της διαμόρφωσης. Η παραγωγική διαδικασία είναι απλή αλλά η αποδοτικότητα της παραγωγής είναι υψηλή. Η μηχανή συγκόλλησης ρολών υψηλής συγκόλλησης υψηλών συχνοτήτων με ραφή ευθείας συρραφής μπορεί να παράγει ποικιλίες προδιαγραφών σε μεγέθη από 10 έως 127 mm, σε μορφές, θα μπορούσε να είναι τετράγωνη, στρογγυλή, οβάλ και ασυνήθιστα σχήματα.

Από την δεκαετία του '30 του 20ου αιώνα, με την ταχεία ανάπτυξη της υψηλής ποιότητας έλασης χάλυβα έλασης χάλυβα και την πρόοδο της τεχνολογίας συγκόλλησης και επιθεώρησης, συνεχώς βελτιώνουν την ποιότητα των προδιαγραφών σωλήνα συγκόλλησης χάλυβα. Τώρα οι συγκολλημένοι σωλήνες αυξάνονται και χρησιμοποιούνται σε όλο και περισσότερους τομείς, ειδικά στη θερμότητα, οι οποίοι διαθέτουν εφεδρικό σωληνάριο, διακοσμητικό σωλήνα, σωλήνα ρευστού χαμηλής πίεσης που αντικαθιστούν σωλήνες χωρίς ραφή. Η άμεση διαδικασία παραγωγής συγκολλημένων σωλήνων είναι απλή, υψηλή αποδοτικότητα παραγωγής, χαμηλό κόστος, ταχεία ανάπτυξη.

Η μηχανή διαμόρφωσης κυλίνδρων με συγκολλημένα ρολά υψηλών συχνοτήτων με ευθύγραμμα ραφή αποτελείται από τα ακόλουθα στοιχεία :

Υδραυλικός μονόφυλλης μηχανισμός αποξέσεως με αποφλοιωτή

Ρυθμιστής πεντάλας

Μηχανή συγκόλλησης και κοπής

Σπιράλ συσσωρευτή

Μύλος σχηματισμού και διαστασιολόγησης

GGp300KW Συμπιεστής HF στερεάς κατάστασης + 2 Ηλεκτρικό σύστημα ελέγχου

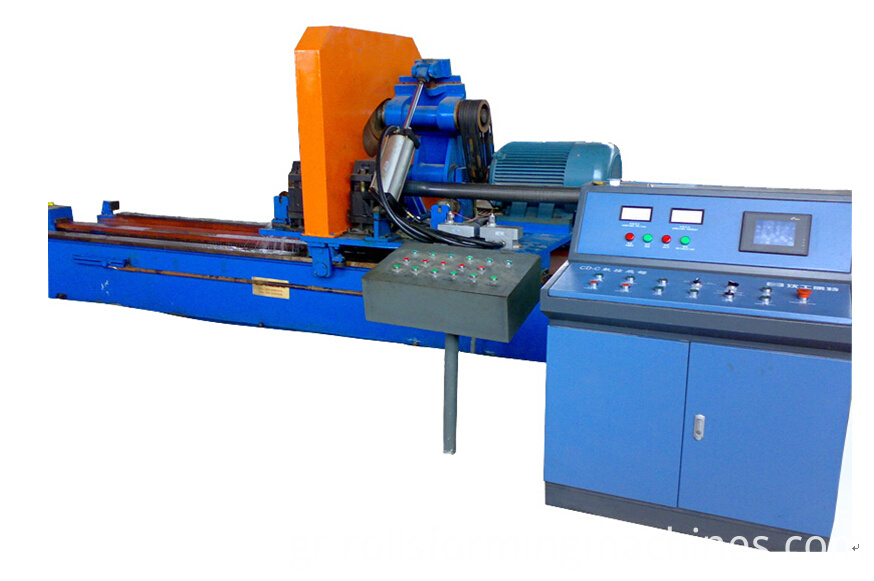

Πριόνισμα τριβής CNC

Πίνακας Rollout (18μ)

Η διαδικασία εργασίας του ευθεία ραφή υψηλής συχνότητας συγκολλημένο ρολό σωλήνα που αποτελούν μηχανή :

{SteelTape} →→ Μονοαξονικό μονόφυλλο → → Λαστιχένιος κόπτης και συγκολλητής →→

Spiral Συσσωρευτής →→ Σχηματίζοντας τμήμα (Flattening Κύρια μονάδα οδήγησης μονάδα + + μονάδα σχηματισμού + οδηγός μονάδα μονάδα + Υψηλή συχνότητα επαγωγής συγκόλλησης + κυλίνδρου συμπιέσεως) + De-αγριάδα πλαισίου →→ Μονάδα ψύξης →→ μονάδα ταξινόμηση κατά μέγεθος και ίσιωμα →→ Ιπτάμενα είδε υπό υπολογιστή -Έλεγχος →→ Run-out πίνακα →→ ίσιωμα

Ποιοτικός έλεγχος της μηχανής συγκόλλησης ρολών συγκόλλησης υψηλών συχνοτήτων υψηλής ραφής
Έχουν ληφθεί διάφορα μέτρα για να εξασφαλιστεί ότι ο τελικός χαλυβδοσωλήνας πληροί τις προδιαγραφές. Για παράδειγμα, οι μετρητές ακτίνων Χ χρησιμοποιούνται για τη ρύθμιση του πάχους του χάλυβα. Οι μετρητές λειτουργούν με τη χρήση δύο ακτίνων Χ. Μία ακτίνα κατευθύνεται σε χάλυβα γνωστού πάχους. Το άλλο αφορά το χαλύβδινο πέρασμα στη γραμμή παραγωγής. Αν υπάρχει κάποια διαφορά μεταξύ των δύο ακτίνων, ο μετρητής θα ενεργοποιήσει αυτόματα μια αλλαγή μεγέθους των κυλίνδρων για να αντισταθμίσει.
Οι σωληνώσεις ελέγχονται επίσης για ελαττώματα στο τέλος της διαδικασίας. Μια μέθοδος δοκιμής ενός σωλήνα είναι με τη χρήση ειδικής μηχανής. Αυτό το μηχάνημα γεμίζει το σωλήνα με νερό και στη συνέχεια αυξάνει την πίεση για να διαπιστώσει εάν το κρατά. Οι ελαττωματικοί σωλήνες επιστρέφονται για θραύσματα.

Εδώ είναι μερικές λεπτομέρεια προδιαγραφή της ευθείες συγκόλλησης υψηλής ραφής συγκολλημένο ρολό σωλήνα που αποτελούν μηχανή για την αναφορά σας:


Τμήμα σχηματισμού και μεγέθους

1 Σχηματίζοντας κιβώτιο ταχυτήτων, γενική άρθρωση

1.1 Συμπύκνωμα εισόδου μύλου με οριζόντιο κύλινδρο και κάτω-οριζόντιο ρολό, ένα θετικό πεπιεσμένο πεντάλι, ένα ζεύγος τροφοδοσίας κάθετου κυλίνδρου.

1.2 Το μύλο σχηματισμού αποτελείται από:

- Βάση: 7 σετ (Οριζόντια)

- Αξονική βάση: Φ 80mm

- Υλικό άξονα: 40Cr

- Βάση πλευρικού κυλίνδρου: 8 σετ (κάθετο)

- Άξονας περιστροφικού άξονα: Φ45mm

- Υλικό άξονα: 40Cr

- Κιβώτιο ταχυτήτων & γενική άρθρωση: 7 σύνολα

- Υλικό κιβωτίου ταχυτήτων: χυτοχάλυβας

- Υλικό εργαλείων: 20CrMnTi

- Κύριος κινητήρας: 132kW Μοντέλο: Z4-250-31 1 σετ

- Κύριος επεξεργαστής: ZLY250 1 σετ

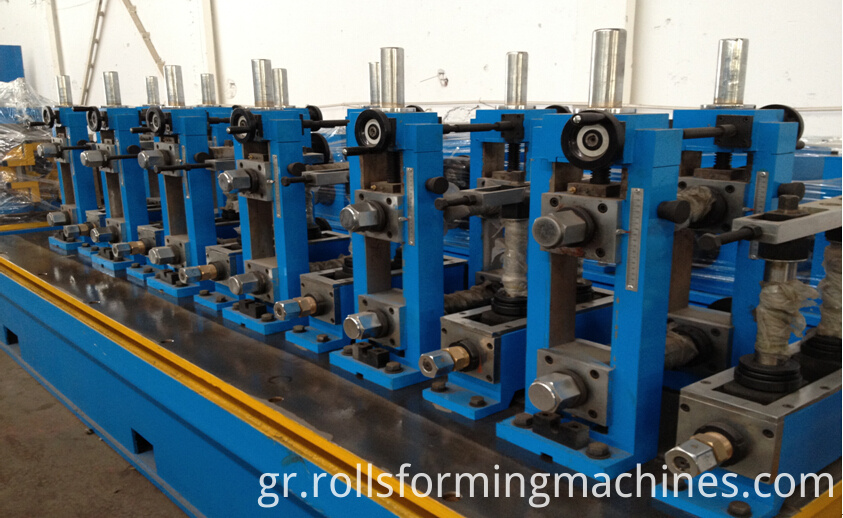

Forming machine



2 κιβώτιο ταχυτήτων, γενική άρθρωση

2.1 Το ελαιοτριβείο αποτελείται από:

- Βάση: 5 σετ (Οριζόντια)

- Άξονας μετάδοσης κίνησης: Φ80mm

- Υλικό άξονα: 40Cr

- Πλαϊνή βάση: 5 σετ (Κάθετη)

- Άξονας περιστροφικού άξονα: Φ45mm

- Υλικό άξονα: 40Cr

- Κιβώτιο ταχυτήτων & γενική άρθρωση: 5 σετ

- Υλικό κιβωτίου ταχυτήτων: χυτοχάλυβας

- Υλικό εργαλείων: 20CrMnTi

- 2 κεφάλια ενός κεφαλιού με κεφαλή Turk, με 4 κυλίνδρους * 2 σειρές

- Ένας κύλινδρος δοκιμής ταχύτητας με κύλινδρο αέρα για CNC πριόνι

- Κύριος κινητήρας: 132kW Μοντέλο: Z4-250-31 1 σετ

- Κύριος επεξεργαστής: ZLY280 1 σετ

sizing of pipe machine
