HG127 Μύλος σωλήνα για διάμετρο 10-150mm τόξο 1-5mm
HG127 Μύλος σωλήνα για διάμετρο 10-150mm τόξο 1-5mm
HG127 Μύλος σωλήνα για διάμετρο 10-150mm τόξο 1-5mm
HG127 Μύλος σωλήνα για διάμετρο 10-150mm τόξο 1-5mm

HG127 Μύλος σωλήνα για διάμετρο 10-150mm τόξο 1-5mm

Τιμή Μονάδας: USD 290000 - 350000 / Bag/Bags
Τρόπος Πληρωμής: L/C,T/T,D/P,Western Union
Incoterm: FOB
Min. Παραγγελία: 1 Bag/Bags
Χρόνος παράδοσης: 60 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Additional Info

    Συσκευασία: γυμνή συσκευασία

    παραγωγικότητα: 60m/min

    Μάρκα: Zhongtuo

    μεταφορά: Ocean,Land,Air

    Τόπος καταγωγής: Κίνα

    Εφοδιασμού: 30 sets/month

    Πιστοποιητικό: ISO, CE9001

Περιγραφή Προϊόντος

HG127 Μύλος σωλήνα για τη διάμετρο 10-150mm εντός εύκαμπτος 1-5mm

I. Περίληψη

Ο μύλος προορίζεται για την κατασκευή στρογγυλού σωλήνα Φ20mm-Φ127mm με πάχος 1,5mm-5,0mm από τη λωρίδα ψυχρής έλασης και θερμής έλασης μέσω μη ανοιγόμενου σωληνωτού τεμαχίου με την επακόλουθη συγκόλληση σε σωλήνα, με θέρμανση με άκαμπτο υλικό συγκόλληση διαμήκους ραφής σε ρολά μηχανής συγκόλλησης σωλήνων, ψύξη, περαιτέρω διαστασιολόγηση ή διαμόρφωση και κοπή ρεύματος ατέρμονου σωλήνα σε μετρημένα μήκη. Το τελικό προϊόν θα είναι από στρογγυλό, τετράγωνο ή ορθογώνιο σωλήνα.

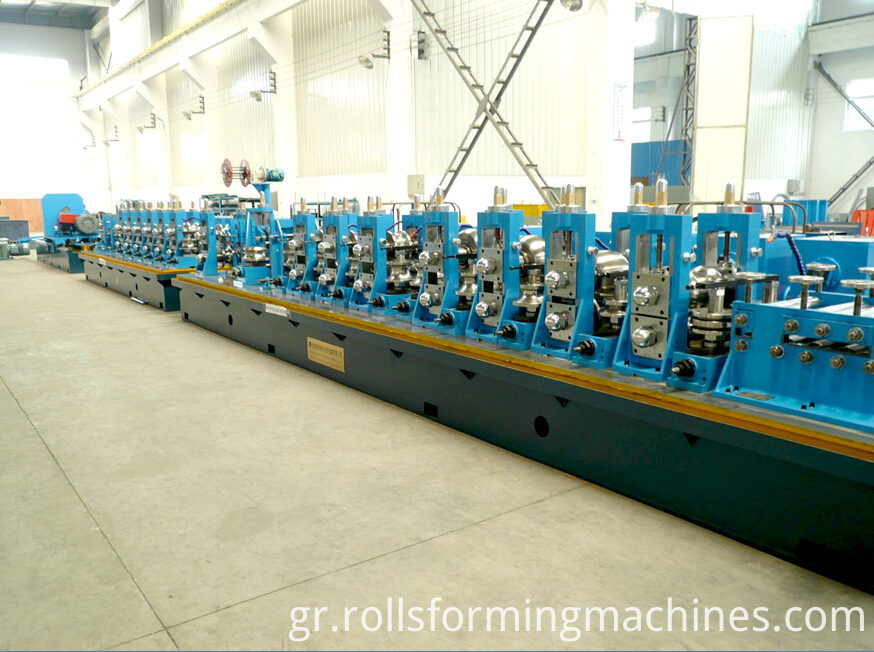

HG127 Tube mill


II. Η τεχνική ροή της γραμμής παραγωγής

{SteelTape} →→ Μονοαξονικό μονόφυλλο → → Λαστιχένιος κόπτης και συγκολλητής →→

Συσσωρευτής σπειροειδούς → → Τμήμα σχηματισμού (Μονάδα συμπίεσης + Κύρια μονάδα οδήγησης + Μονάδα σχηματισμού + Μονάδα καθοδήγησης + Μονάδα συγκόλλησης υψηλών συχνοτήτων + κύλινδρος συμπίεσης) + Πλαίσιο απομάκρυνσης → → Μονάδα ψύξης →→ Μονάδα ταξινόμησης και ευθυγράμμισης →→ -control →→ Πίνακας εξόδου →→ ευθυγράμμιση

III. Βασικές συνθήκες:

α) Προδιαγραφή σωλήνων από χάλυβα

1. Διάμετρος σωλήνα: Φ76-Φ127mm

Πάχος σωλήνα: 1,5 - 5,0 mm

2. Πλατεία σωλήνα: 30x30mm -100X100mm

Πλαίσιο ορθογωνίου: 20X40mm -120X80mm

Πάχος σωλήνα: 1,5 - 5,0 mm

3. Μήκος σωλήνα: 6,0μ - 12,0μ

4. Ανοχή μήκους: 0-6mm

β) Προδιαγραφές χαλύβδινων ταινιών

1. Υλικό: Χάλυβας χαμηλού άνθρακα (δb≤500Mpa, δs≤235Mpa)

2. Ταινία χάλυβα: Εσωτερική διάμετρος: Φ510-610mm

Εξωτερική διάμετρος: Max.Φ1800mm

Χάρι χάλυβα λωρίδας: 120mm-400mm

Χαλύβδινο πάχος πάχους: 1,5mm-5,0mm

Το μέγιστο βάρος: 6,0 τόνους

γ) Ηλεκτρική ενέργεια

1. Δυναμική ισχύς: AC380V ± 10%, 3 φάσεις, 50Hz ± 1,0%

2. Έλεγχος Ισχύς: AC220V ± 10%, μία φάση, 50 Hz ± 1,0%

δ) Ηλεκτρική εγκατεστημένη ισχύς: κατάλληλη. 900KW

ε) Νερό ψύξης

1. Δεξαμενή για εξοπλισμό υψηλής συχνότητας: 30 m³, ένα σετ

2. Δεξαμενή νερού κυκλοφορίας: 25 m³, ένα σετ

στ) Πιεσμένος αέρας

1. Πίεση: 0,4Mpa

2. Ροή: 3,0 m 3 / h

ζ) Παραγωγική ικανότητα

Ετήσια παραγωγή: 70000 τόνοι, σύμφωνα με τις ετήσιες εργάσιμες ημέρες, τις καθημερινές ώρες εργασίας και τα προϊόντα.

h) Ταχύτητα γραμμής: 30-60m / min

IV. Μακιγιάζ εξοπλισμού και κύριες παράμετροι μιας μονάδας:

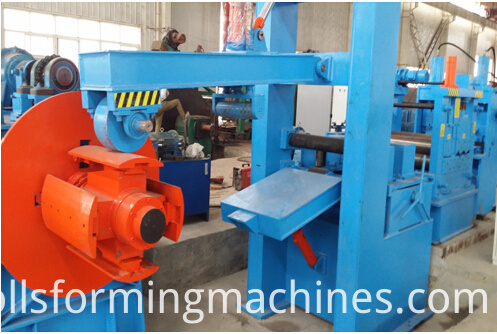

1. Υδραυλικός μονόφυλλης μηχανισμός αποξέσεως με αποφλοιωτή

1.1. Παράμετροι:

- Πλάτος πηνίου: max.400mm

- Πηνίο οπής: max. Φ1800mm

- Αναγνωριστικό πηνίου: max.Φ508mm

- Βάρος πηνίου: μέγιστο. 6,0 τόνους

1.3. Διέγερση του άξονα με υδραυλικό

single head decoiler of pipe machine

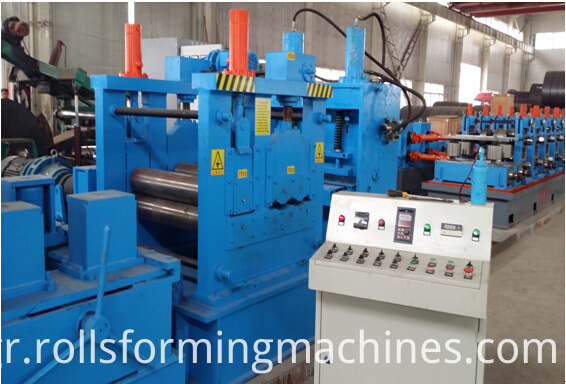

2. Ρυθμιστής ισορροπίας πέντε κυλίνδρων

2.1 Σύντομη:

Υπάρχουν ζεύγη τσιμπήματος και αποστολής κυλίνδρων. Οι επίπεδες ρόλοι είναι διατεταγμένες για δύο κορυφαίες και τρεις κάτω. Η τσιμπή και η αποστολή πιέζονται από υδραυλικό κύλινδρο, ο μοχλός κυλίνδρων με κυματοειδείς τροχαλίες και η μειωμένη ταχύτητα του κοχλία σκουλήκι, οι ατέρμονες κοχλίες μπροστά και η μία στην πλάτη μπορούν να γίνουν σε φάση με σύνδεση με το μανίκι, κάτω από το ρολό ισοπέδωσης να είναι παράλληλα, έτσι ώστε να φτάνουν με την πρόθεση της ισοπεδώσεως.

2.2 Παράμετροι:

- Ποσότητα ρολού απόσυρσης: 2

- Υλικό ρολού απόσυρσης: 40Cr

- Ποσότητα ρολού ισοπεδωτή: 5

- Ταχύτητα συμπίεσης: 10m / λεπτό

- Σκληρότητα του κυλίνδρου: HRC50-60

pipe roller leveling system

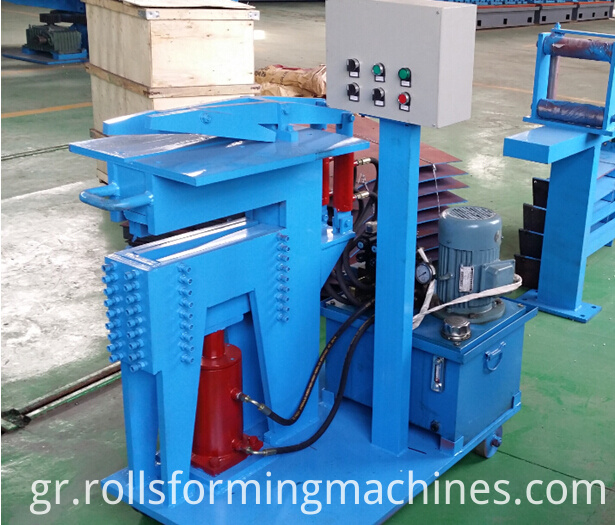

3. Μηχανή συγκόλλησης και κοπής

3.1 Μηχανή παραμέτρων υδραυλικής διάτμησης:

- Κοπή με υδραυλικό σύστημα

- Πλάτος: ≤400mm

- Πάχος: ≤ 5,0 mm

3.2 Μηχάνημα συγκόλλησης με καπάκι χειροκίνητα

- μηχανή συγκόλλησης

shearing and welding system


Περισσότερες εικόνες του χυτοσιδήρου HG127 για διάμετρο 10-150mm με εύρος 1-5mm

HG127 welded pipe machine
