HG50 Μηχανισμός κατασκευής ρολών σωλήνων κατασκευής
HG50 Μηχανισμός κατασκευής ρολών σωλήνων κατασκευής
HG50 Μηχανισμός κατασκευής ρολών σωλήνων κατασκευής
HG50 Μηχανισμός κατασκευής ρολών σωλήνων κατασκευής
HG50 Μηχανισμός κατασκευής ρολών σωλήνων κατασκευής

HG50 Μηχανισμός κατασκευής ρολών σωλήνων κατασκευής

Τιμή Μονάδας: USD 100000 - 150000 / Set/Sets
Τρόπος Πληρωμής: L/C,T/T,D/P,Western Union
Incoterm: FOB
Min. Παραγγελία: 1 Set/Sets
Χρόνος παράδοσης: 60 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Additional Info

    Συσκευασία: γυμνή συσκευασία

    παραγωγικότητα: 90m/min

    Μάρκα: Zhongtuo

    μεταφορά: Ocean,Land,Air

    Τόπος καταγωγής: Κίνα

    Εφοδιασμού: 30 sets/month

    Πιστοποιητικό: CE\ISO9001

Περιγραφή Προϊόντος

HG50 Μηχανή κατασκευής σωληνώσεων σωλήνων κατασκευής σωλήνων

Προδιαγραφή του χαλύβδινου σωλήνα HG50 :

1. Διάμετρος σωλήνα: Ø10-Ø60mm
Πάχος σωλήνα: 0,5-3,0 mm
2. Πλατεία σωλήνα: 10X10mm -60X60mm
Πλαίσιο ορθογωνίου: 20X40mm -40X60mm
Πάχος σωλήνα: 0,5 -3,0 mm
3. Μήκος σωλήνα: 6-12 μέτρα
4. Ανοχή μήκους: 0-6mm
β) Προδιαγραφή SteelTape
1. Υλικό: Χάλυβας χαμηλού άνθρακα (σb≤500Mpa, σs≤235Mpa)
2. Ταινία από χάλυβα: Εσωτερική διάμετρος: Φ470-Φ510mm
Εξωτερική διάμετρος: Φmax = 1500mm
Χαλύβδινο πλάτος: 40mm-240mm
Χαλύβδινο πάχος πάχους: 0,8mm-3,0mm
Το μέγιστο βάρος: 2,0 τόνους

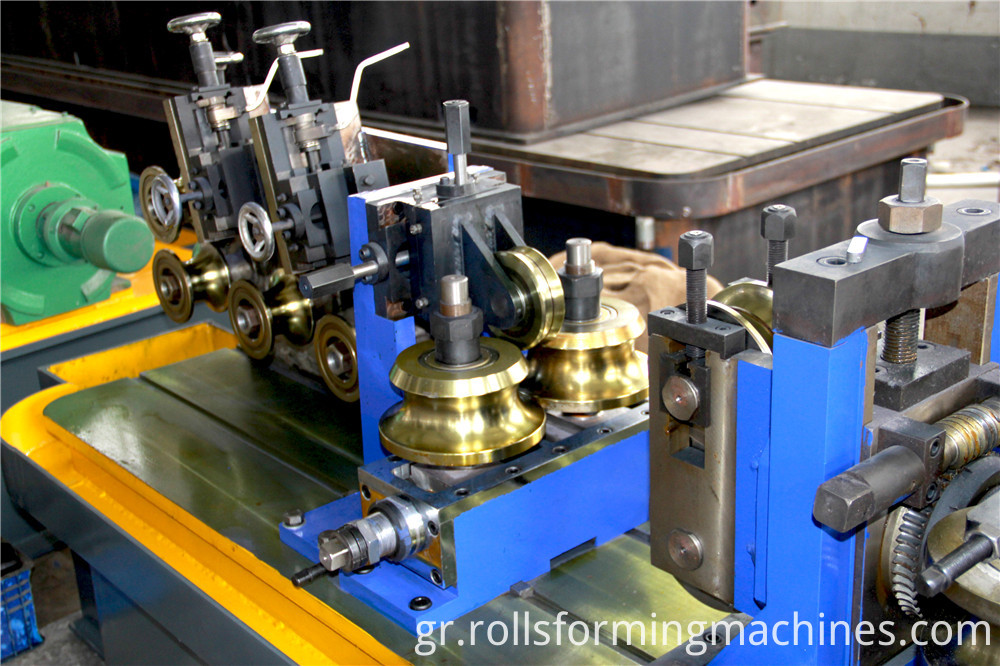

welded pipe machine

welded pipe machine

γ) Ηλεκτρική ενέργεια
1. Δυναμική ισχύς: AC380V ± 10%, 3 φάσεις, 50Hz ± 1,0%
2. Έλεγχος Ισχύς: AC220V ± 10%, μία φάση, 50 Hz ± 1,0%
δ) Ηλεκτρική εγκατεστημένη ισχύς: 250KW
ε) Νερό ψύξης
1. Δεξαμενή για εξοπλισμό υψηλής συχνότητας: 15 m³, ένα σετ
2. Δεξαμενή για κυκλοφορούν νερό ψύξης: 15 m³, ένα σετ
στ) Πιεσμένος αέρας
1. Πίεση: 0,4Mpa
2. Ροή: 0.8m3 / h
ζ) Παραγωγική ικανότητα
Ετήσια παραγωγή: 25000 τόνοι, σύμφωνα με τις ετήσιες εργάσιμες ημέρες. Ημερήσια ωράρια εργασίας και τα προϊόντα.
h) Ταχύτητα γραμμής: 30-90m / min
IV. Μακιγιάζ εξοπλισμού και κύριες παράμετροι μιας μονάδας:
1. Ανεμοστρόβιλος διπλής κεφαλής
1.1. Ενημέρωση: Τύπος περιστροφής για να αλλάζετε εύκολα τα πηνία, με πεπιεσμένο φρένο
1.2. Παράμετροι:
- Πλάτος πηνίου: max.240mm
- Πηνίο οπής: max. Ø1500mm
- Αριθμός πηνίου: Ø 470 - Ø 510mm
- Βάρος πηνίου: μέγιστο. 2,0 τόνους
1.3. Διέγερση κορμού από τον πνευματικό
1.4. Η περιστροφή της θέσης του κορμού πρέπει να είναι χειροκίνητη


Τμήμα σχηματισμού και μεγέθους

4.1 Σχηματισμός κιβωτίου ταχυτήτων, γενικής αρθρώσεως


4.1.1 Παρεμπόδιση εισόδου μύλου με παθητική ισοπέδωση πέντε κυλίνδρων, ένα ζευγάρι ρολού αποστολής, δύο ζεύγη κάθετου ρολού


4.1.2 Το μύλο σχηματισμού αποτελείται από:
- Βάση: 7 σετ (Οριζόντια)
- Αξονική βάση: Ø60mm
- Υλικό άξονα: 40Cr
- Βάση πλευρικού κυλίνδρου: 8 σετ (κάθετο)
- Άξονας περιστροφικού άξονα: Ø40mm
- Υλικό άξονα: 40Cr
- Κιβώτιο ταχυτήτων & γενική άρθρωση: 7 σύνολα
- Υλικό κιβωτίου ταχυτήτων: χυτοχάλυβας
- Υλικό εργαλείων: 20CrMnTi
- Κύριος κινητήρας: Μοντέλο 55kW: Z4-200-31 1 σετ
- Κύριος επεξεργαστής: ZLY224 1 σετ


4.2 κιβώτιο ταχυτήτων, γενική άρθρωση
4.2.1 Το ελαιοτριβείο αποτελείται από:
- Βάση: 5 σετ (Οριζόντια)
- Αξονική βάση: Ø60mm
- Υλικό άξονα: 40Cr
- Πλαϊνή βάση: 5 σετ (Κάθετη)
- Άξονας περιστροφικού άξονα: Ø40mm
- Υλικό άξονα: 40Cr
- Κιβώτιο ταχυτήτων & γενική άρθρωση: 5 σετ
- Υλικό κιβωτίου ταχυτήτων: χυτοχάλυβας
- Υλικό εργαλείων: 20CrMnTi
- Κύριος κινητήρας: 55kW Μοντέλο: Z4-200-31 1 σετ
- Κύριος επεξεργαστής: ZLY224 1 σετ
- 2 κεφαλές ενός κεφαλιού με κεφαλή Turk, με 4 κυλίνδρους * 2 σύνολα
- Ένας κύλινδρος δοκιμής ταχύτητας με κύλινδρο αέρα για CNC πριόνι

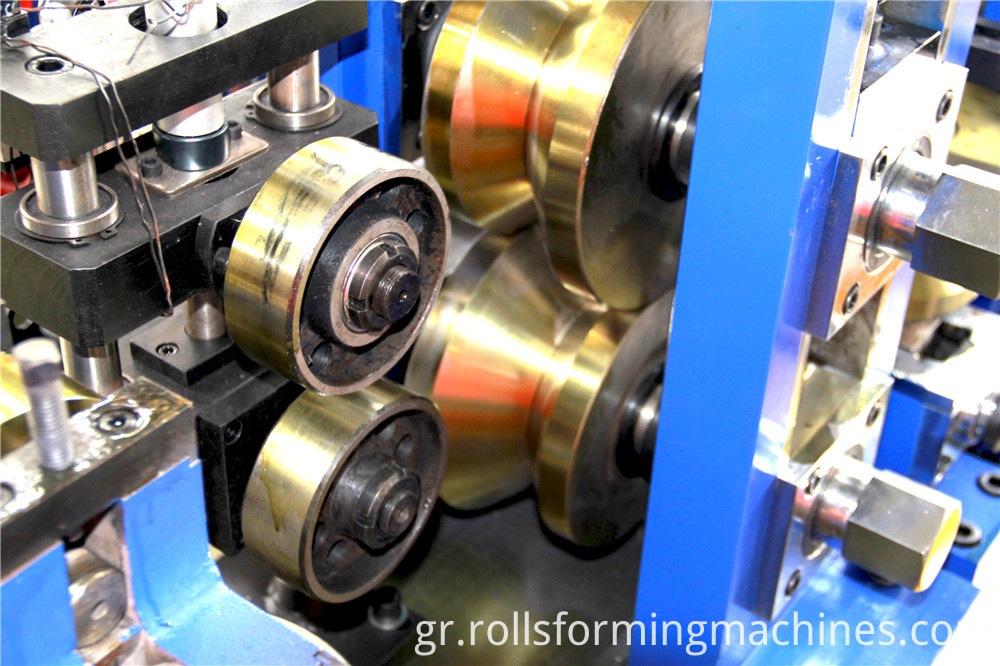

welded pipe machine04

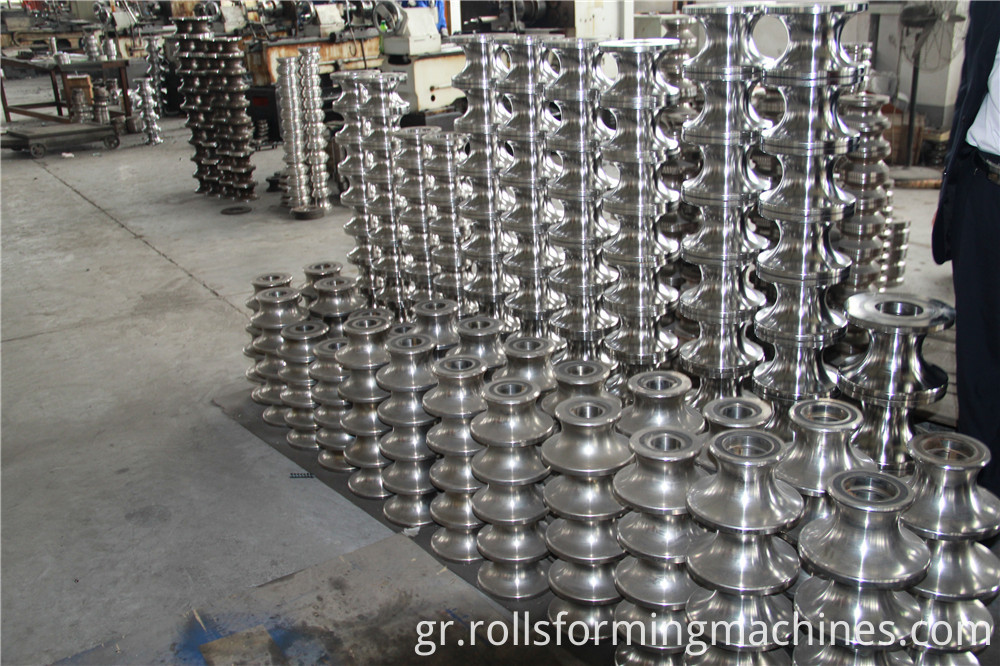

Η ακόλουθη εικόνα είναι το υλικό χύτευσης μηχάνημα συγκόλλησης σωλήνων HG50.

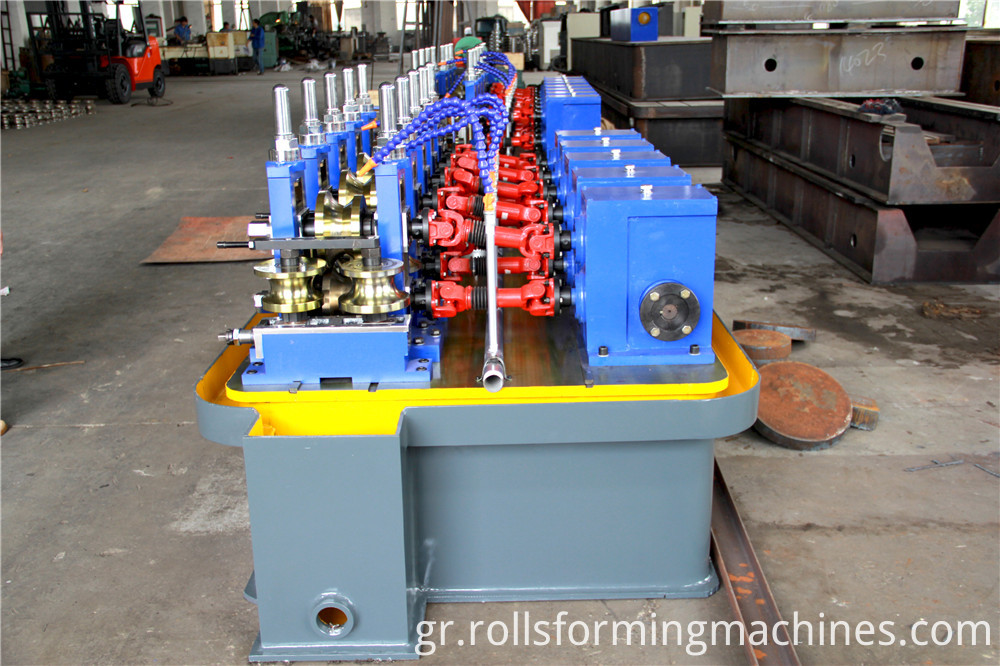

welded pipe machine09
