Συσκευή συγκόλλησης σωλήνων υψηλής συχνότητας
Συσκευή συγκόλλησης σωλήνων υψηλής συχνότητας
Συσκευή συγκόλλησης σωλήνων υψηλής συχνότητας
Συσκευή συγκόλλησης σωλήνων υψηλής συχνότητας
Συσκευή συγκόλλησης σωλήνων υψηλής συχνότητας

Συσκευή συγκόλλησης σωλήνων υψηλής συχνότητας

Τρόπος Πληρωμής: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,FCA,CPT
Min. Παραγγελία: 1 Bag/Bags
Χρόνος παράδοσης: 90 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Κατεβάστε:

Βασικές πληροφορίες

    Αρ. μοντέλου: ZT-008

    Κατάσταση: Νέος

    Προσαρμοσμένη: Προσαρμοσμένη

    Εφαρμογή: Βιομηχανία, Διακόσμηση

    Τύπος: Γραμμή ράβδων σωλήνων συγκόλλησης υψηλής συχνότητας

    Product Name: Tube Roll Forming Machine

    Work Speed: 0-90m/min

    Work Space: 60*7 M

    High Frequency: 300kw

Additional Info

    Συσκευασία: ΣΥΣΚΕΥΑΣΙΑ NUDE

    παραγωγικότητα: 0-90M/MIN

    Μάρκα: ZHONGTUO

    μεταφορά: Ocean,Land

    Τόπος καταγωγής: ΚΙΝΑ

    Πιστοποιητικό: CE ISO SGS

    Κωδικός ΕΣ: 845522

    Λιμάνι: TIANJIN,QINGDAO,SHANGHAI

Περιγραφή Προϊόντος

Συσκευή συγκόλλησης σωλήνων υψηλής συχνότητας


Υψηλή τεχνολογία ισχύουν για την κατασκευή σωληνώσεων, το σύστημα μετρητών PLC, λειτουργούν κατακόρυφα και λειτουργούν και συντηρούνται εύκολα. Σχετικά με την κατασκευή και την ακρίβεια για την επίτευξη του επιπέδου προόδου σε αυτόν τον τομέα. Από την τροφοδοσία για κοπή στο προϊόν, η ταχύτητα εργασίας του μηχανήματος μπορεί να ρυθμιστεί με την αλλαγή μεγέθους σωλήνων.


Μια μηχανή μπορεί να κάνει τον στρογγυλό σωλήνα, τον τετράγωνο σωλήνα και τον ορθογώνιο σωλήνα, θα ταιριάξουμε τον σωστό τύπο μηχανής σύμφωνα με το μέγεθος του σωλήνα και το πάχος του υλικού.

Εδώ είναι οι κύριοι τύποι για τη μηχανή κατασκευής σωλήνων:

pipe making machine types


Ολόκληρη η γραμμή παραγωγής περιλαμβάνει την uncoiler, διάτμηση και συγκολλητή άκρη, κάθετος συσσωρευτής τύπου, μονάδα διαμόρφωσης, συγκολλημένο σύστημα υψηλής συχνότητας, μονάδα μεγέθους, το σύστημα κοπής και ισχυρό τραπέζι προϊόντων.

Η φωτογραφία ροής προϊόντων μπορεί να σας βοηθήσει να μάθετε πώς λειτουργεί το μηχάνημα:

product flow

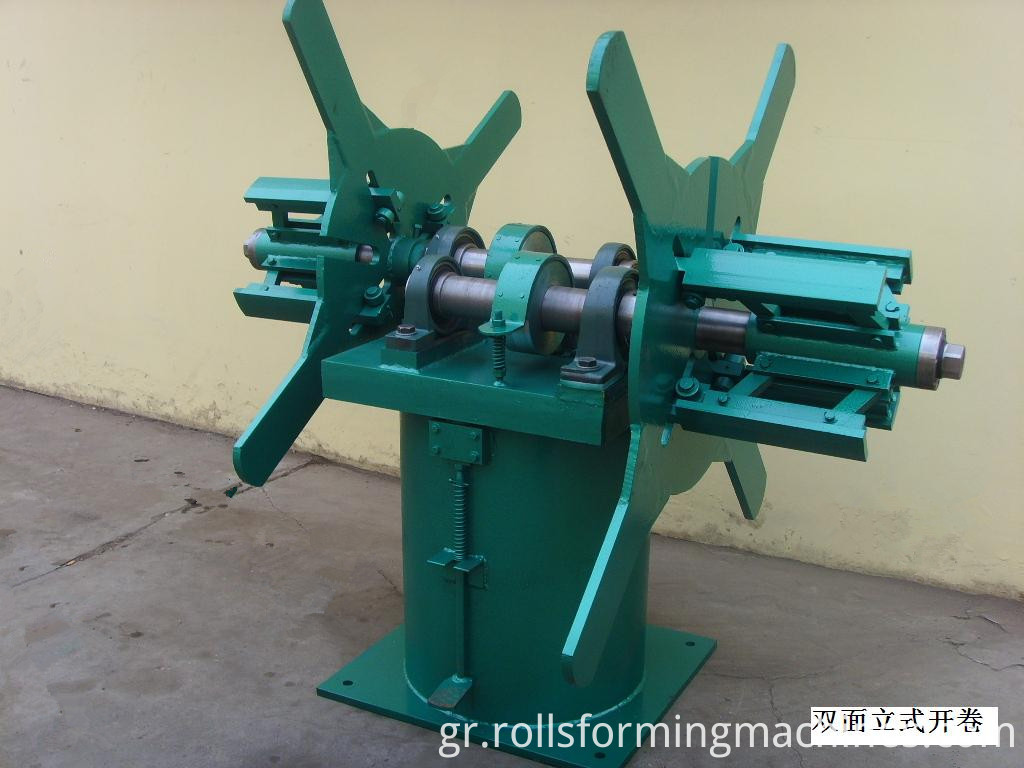

Θα παράσχουμε τον διπλό ανεμιστήρα με τη μηχανή κατασκευής σωλήνων, ο διπλός κύλινδρος δεν μπορεί να αλλάξει το πηνίο πολύ γρήγορα, ώστε να μπορεί να ταιριάξει με την υψηλή ταχύτητα εργασίας. Κάθε κεφαλή μπορεί να φορτώσει το πηνίο των 1,5-2 τόνων. Εδώ είναι η uncoil φωτογραφία παρακαλώ ελέγξτε:

decoiler for tube roll forming machine


Για την αποθήκευση υλικών έχουμε δύο τύπους μηχανών για επιλογή:

Ο πρώτος είναι ο κάθετος συσσωρευτής τύπου , η λειτουργία είναι να αποθηκεύετε αρκετό υλικό για να κρατάτε το μηχάνημα σε λειτουργία όταν κόβετε υλικό και συγκολλάτε.

1. κατασκευή: χαλύβδινη πλάκα συγκολλημένη, με αυτόματη τροφοδότη και μονάδα έλξης υλικού

2. ρυθμίστε τον τρόπο: με το χέρι

3. χωρητικότητα αποθήκευσης: 150-300m,

4. μήκος: 5.5 * 2.8μ

material storage for tube roll forming machine


Ο δεύτερος τύπος είναι η οριζόντια συσσώρευση , η κύρια λειτουργία είναι η αποθήκευση μιας συγκεκριμένης ποσότητας χαλύβδινων ταινιών για την τροφοδοσία της κύριας μηχανής προτού γίνει η συγκόλληση κεφαλής και τέλους για να εξασφαλιστεί η συνεχής παραγωγή της κύριας μηχανής χωρίς διακοπή.

1. Διάμετρος συσσώρευσης: 5m

2. πλάτος πηνίου: 240 * 530mm (που αντιστοιχεί στο μέγεθος του σωλήνα)

3. πάχος πηνίου: 1,5-4mm (που αντιστοιχεί στο μέγεθος του σωλήνα)

4. ταχύτητα τροφοδοσίας: 120-200m

Δομική μορφή: βάση αναστροφής, δομή τροφοδοσίας πρέσας (κινητήρας ρύθμισης ταχύτητας 22kw AC), κύριο σώμα συσσωρευτή (κινητήρας ρύθμισης ταχύτητας AC 30kw)

material storage

Οι λειτουργίες των δύο τύπων είναι ίδιες, ανάλογα με την παραγωγικότητα του μηχανήματος, ο πελάτης μπορεί να επιλέξει αυτό που επιθυμεί. Το πρώτο μπορεί να εξοικονομήσει πολύ κόστος σε σύγκριση με τον δεύτερο τύπο, αλλά το μήκος του αποθέματος υλικού είναι μικρότερο από το δεύτερο. Ο δεύτερος τύπος μπορεί να λειτουργήσει πιο σταθερά και να προστατεύσει την επιφάνεια του υλικού χωρίς ζημιές και μεγαλύτερη διάρκεια ζωής.

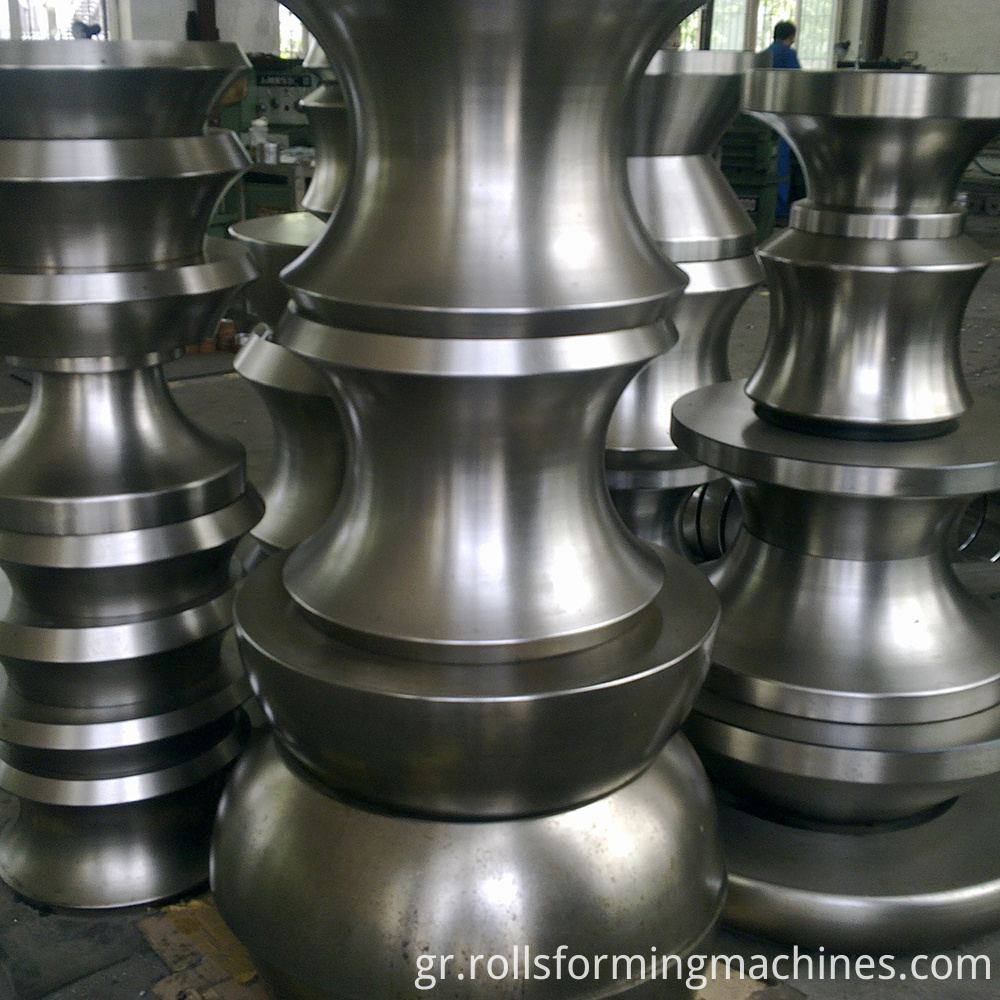

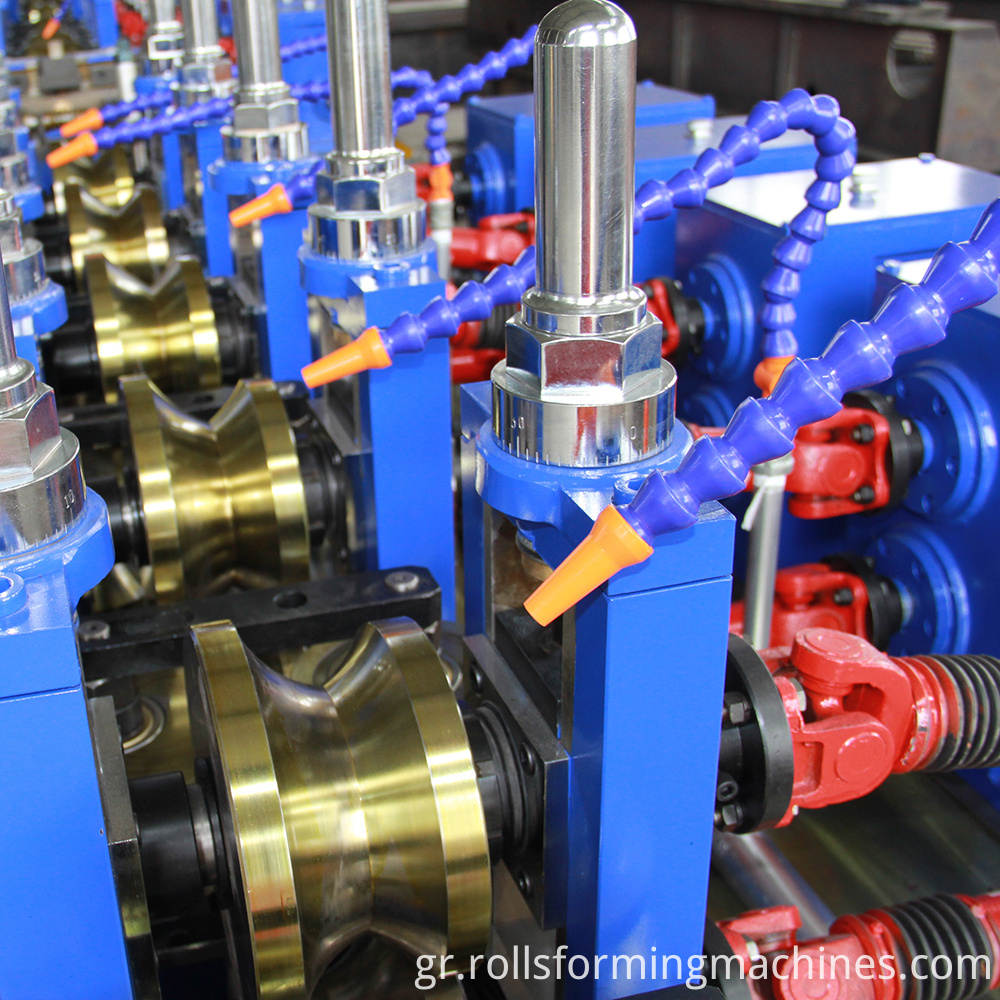

Το υλικό του άξονα είναι 40Cr και το υλικό κυλίνδρου είναι Cr12 τόσο για τη μονάδα διαμόρφωσης όσο και για το μέγεθος της μονάδας . Οι αριθμοί άξονα εξαρτώνται από το μέγεθος του σωλήνα ή τον τύπο μηχανής.

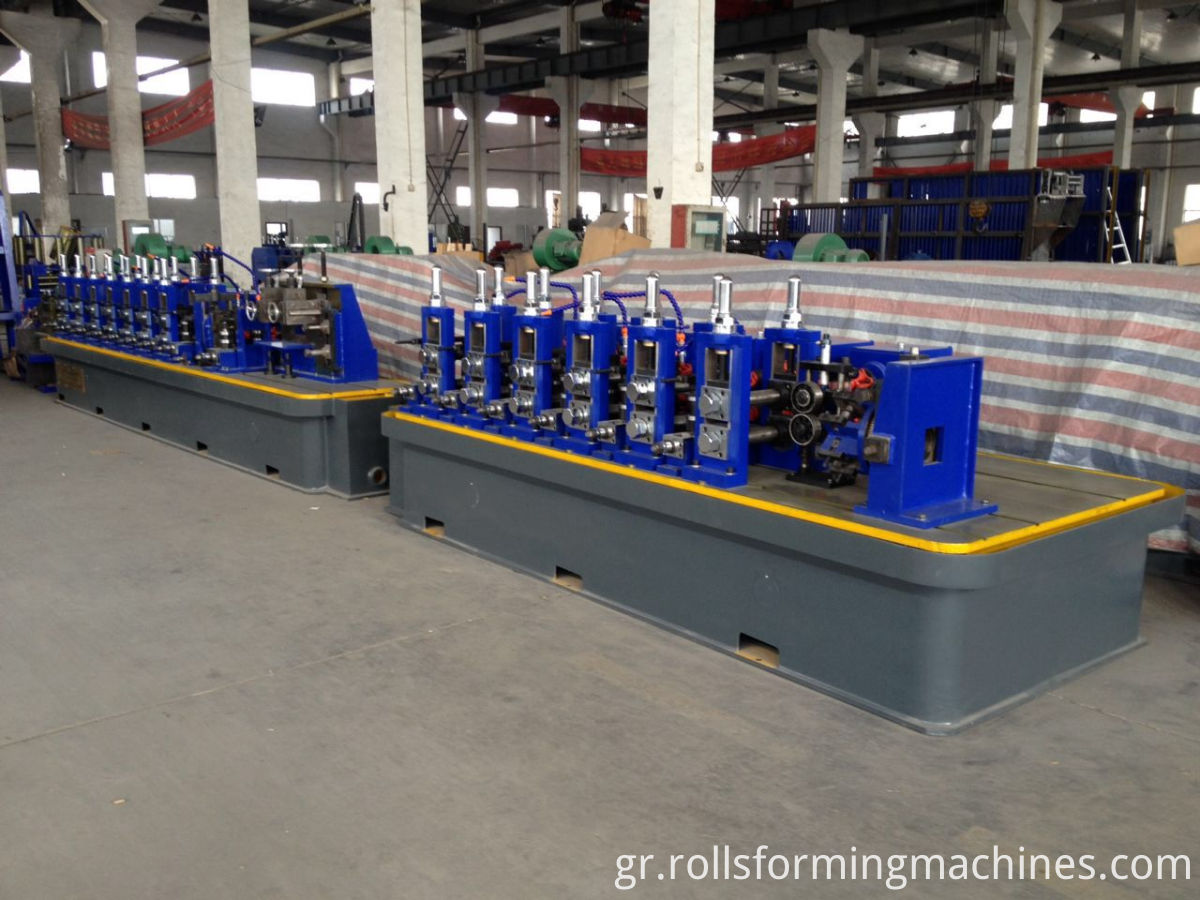

tube roll forming machine


tube roll forming machine

tube roll forming machine

tube roll forming machine

tube roll forming machine

Όπως γνωρίζουμε, ανεξάρτητα από το σχήμα του σωλήνα που κάνουμε, το πρώτο βήμα είναι να το φτιάξουμε, αυτό κάνει η μονάδα διαμόρφωσης.

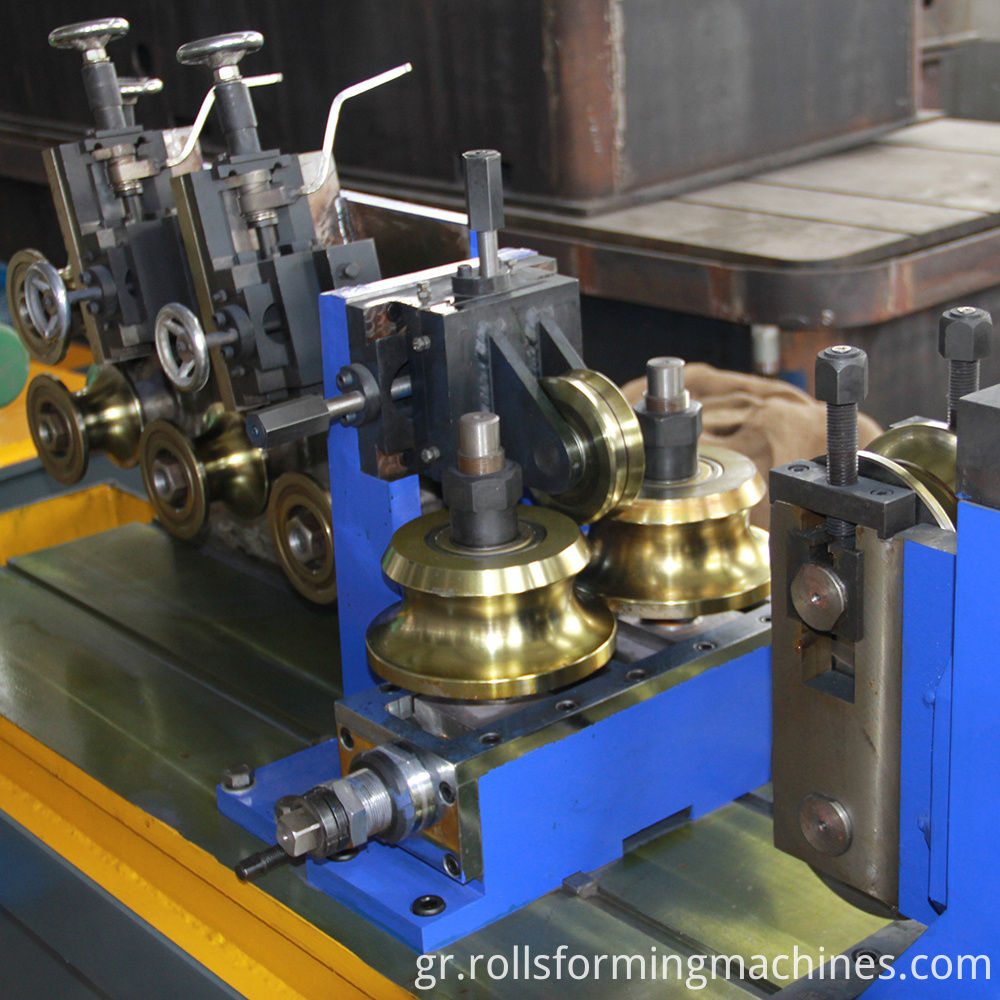

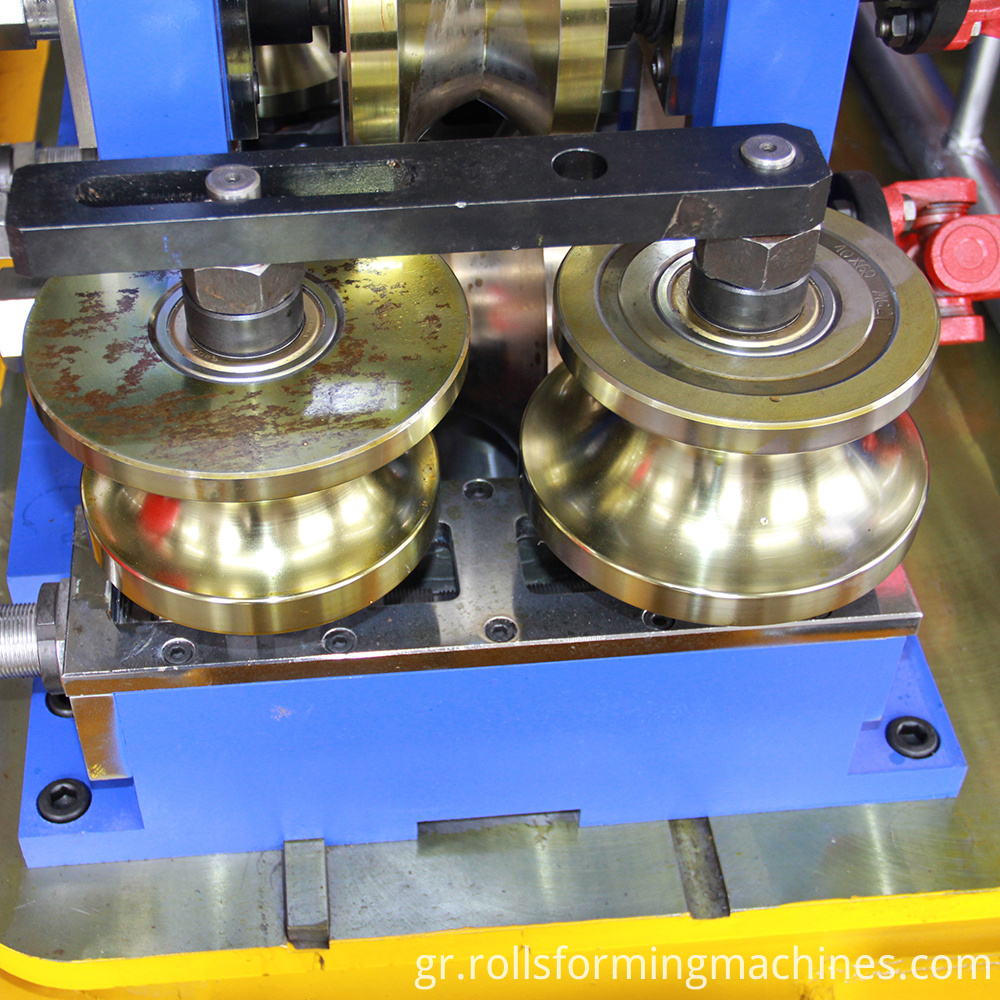

Η μηχανή μεγέθους με μούχλα θα κάνει το σχήμα για αυτό που χρειαζόμαστε, όπως το στρογγυλό σχήμα, ο τετράγωνος σωλήνας και ο ορθογώνιος σωλήνας. Τόσο η μονάδα διαμόρφωσης όσο και η μονάδα μεγέθους θα περιλαμβάνουν το κεφάλι της Τουρκίας, μπορεί να καθοδηγήσει και να ευθυγραμμίσει τον σωλήνα καλύτερα με την επόμενη μονάδα.


Μεταξύ της μονάδας διαμόρφωσης και της μονάδας μεγέθους, θα τοποθετήσουμε το συγκολλημένο σύστημα υψηλής συχνότητας . Έχει γίνει στην πόλη Baoding,

στερεός κρατικός συγκολλητής υψηλής συχνότητας, πίνακας ανορθωτών, πίνακας αντιστροφέων, μετασχηματιστής, πάγκος εργασίας, σύστημα ψύξης αέρα και νερού.



Για το σύστημα μετάδοσης , η μονάδα υιοθετεί το μηχάνημα διαμόρφωσης και το σύστημα μετάδοσης της μηχανής μεγέθους, ο κύριος κινητήρας μέσω μειωτήρα, κιβώτιο ταχυτήτων, γενικός άξονας κίνησης σύρετε τον οριζόντιο κύλινδρο, τον κάθετο κύλινδρο για τον μη τροφοδοτημένο κύλινδρο.

pipe making machine


Το σύστημα κοπής είναι ο υπολογιστής που ελέγχεται με πριόνι κοπής, μπορεί να ταιριάζει με το μηχάνημα που παράγει ταχύτητα. Η τοποθέτηση κοπής κάνει πιο ασφαλή.

pipe making machine

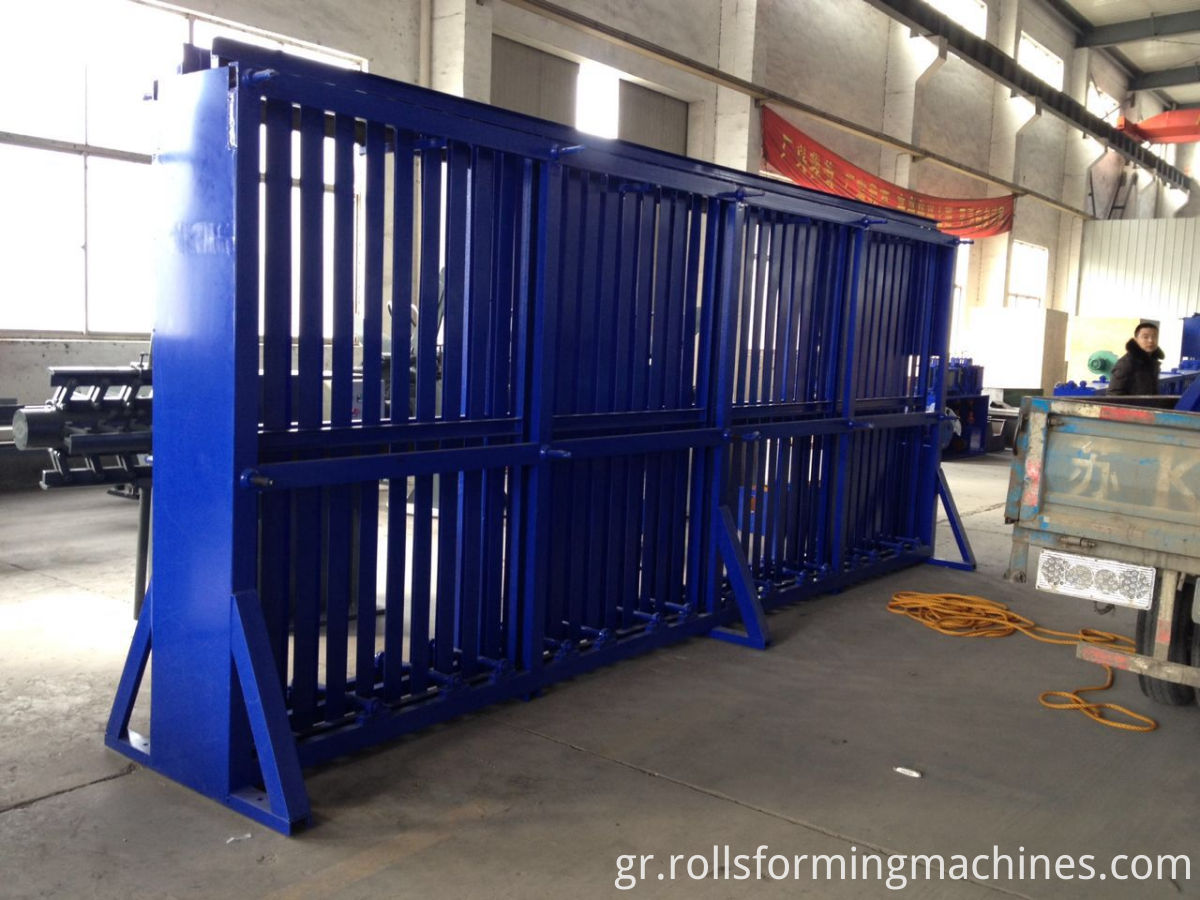

Παρέχουμε το ισχυρό τραπέζι των 9 μέτρων για τη συλλογή του προϊόντος.

table

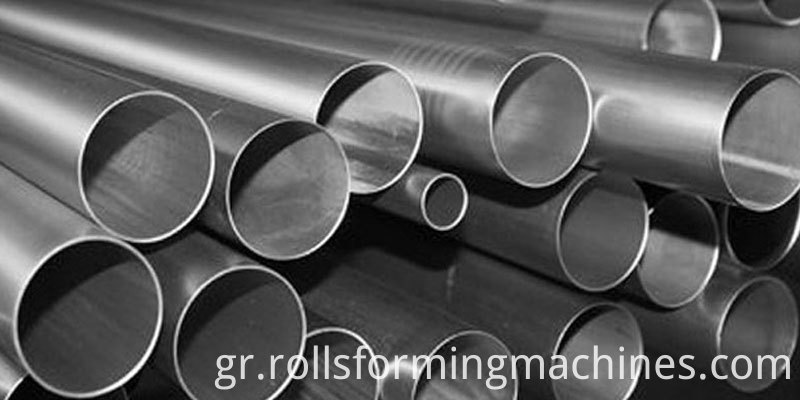

Εδώ είναι το προϊόν σωλήνων που κατασκευάζονται από τα μηχανήματά μας:

pipe


Παρακαλούμε να επικοινωνήσετε μαζί μου αν σας ενδιαφέρει η μηχανή κατασκευής σωλήνων.

zhongtuo machine
