Εξοπλισμός επεξεργασίας σπειρών κοπεί σε γραμμές μήκους
Εξοπλισμός επεξεργασίας σπειρών κοπεί σε γραμμές μήκους
Εξοπλισμός επεξεργασίας σπειρών κοπεί σε γραμμές μήκους
Εξοπλισμός επεξεργασίας σπειρών κοπεί σε γραμμές μήκους
Εξοπλισμός επεξεργασίας σπειρών κοπεί σε γραμμές μήκους

Εξοπλισμός επεξεργασίας σπειρών κοπεί σε γραμμές μήκους

Τιμή Μονάδας: USD 20000 - 50000 / Set/Sets
Incoterm: FOB
Min. Παραγγελία: 1 Set/Sets
Χρόνος παράδοσης: 45 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Additional Info

    Συσκευασία: γυμνή συσκευασία

    παραγωγικότητα: 30 set

    Μάρκα: Zhongtuo

    Τόπος καταγωγής: Κίνα

    Εφοδιασμού: 30 sets/month

    Πιστοποιητικό: CE, ISO, SGS

Περιγραφή Προϊόντος

Εξοπλισμός επεξεργασίας σπειρών: νέες και χρησιμοποιημένες γραμμές κοπής σε μήκος

Σύντομη εισαγωγή γραμμής παραγωγής κοπής σε μήκος:

Εξοπλισμός επεξεργασίας σπειρών νέος και χρησιμοποιημένος γραμμής παραγωγής γραμμών κοπής γραμμών που χρησιμοποιούνται κυρίως για την επεξεργασία πάχους μεταξύ 0,30 - 2,50 mm, πλάτους 500-1600 mm διαφόρων υλικών τύπων.

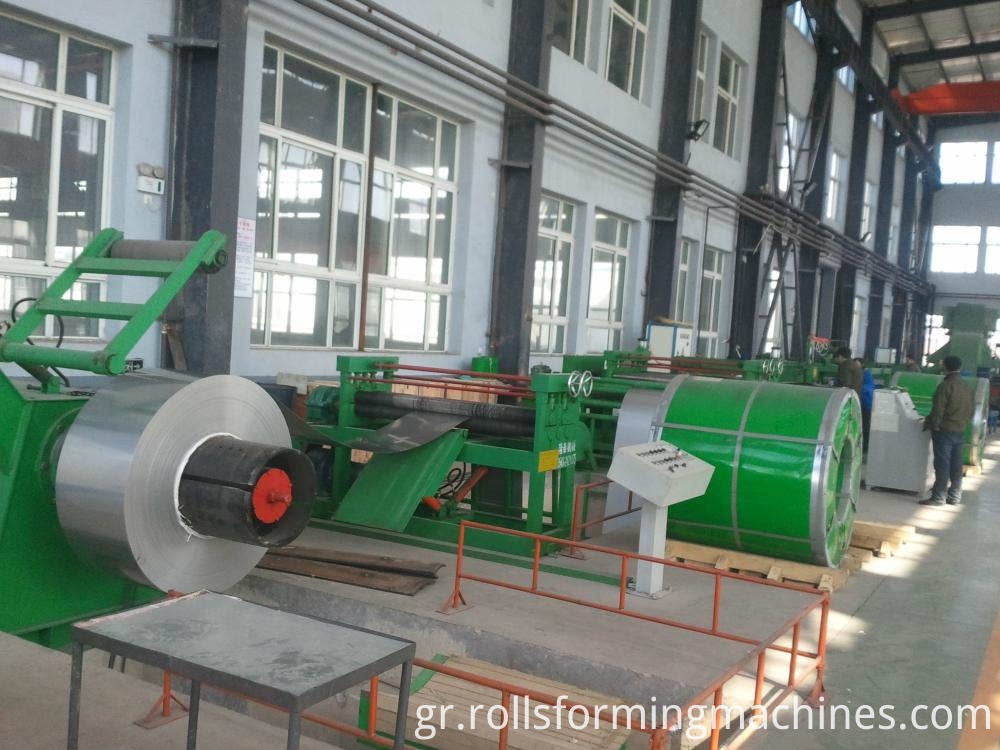

cut to length production line

A: Βασικές παράμετροι αυτού του μηχανήματος:

Ανοχή: ± 0.5mm σε μήκος 2000mm, διαγώνιο ± 0.5mm εντός 2000mm.


Διάτμηση μήκους: 400-4000mm

Ύψος εργασίας παραγωγής: 1150mm
Ταχύτητα εργασίας με κοιλότητα αποθήκευσης: 60m / min


Β: Βασικά στοιχεία μηχανής κοπής σε μήκος

1

Loading car

2

Decoiler

3

Precise straightening and leveling machine

4

Middle bridge

5

Deviation correcting device

6

Servo fixed size machine

7

High speed shearing system

8

Feeding coil system

9

Automatic stocker

10

Runout table and package system

11

Hydraulic system

12

Pneumatic device

13

PLC Control system

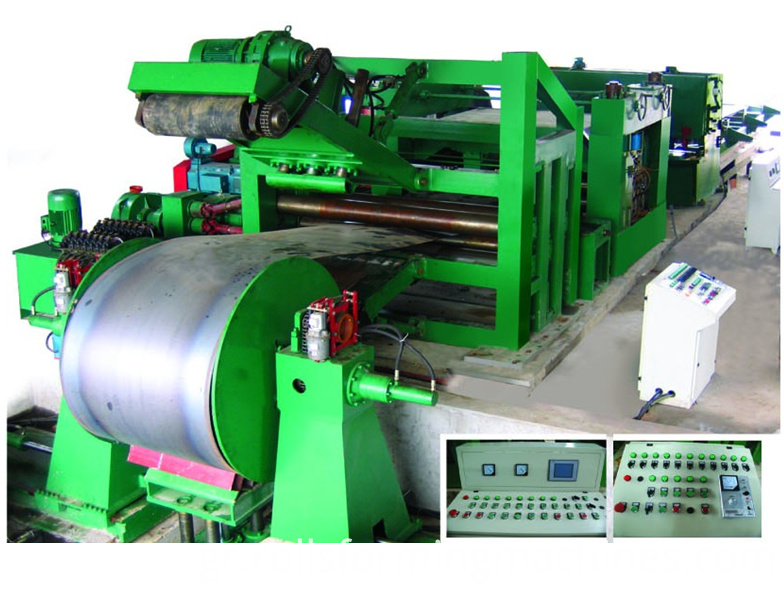

cut to length machine
3. Ακριβής μηχανή ευθυγράμμισης και ισοπέδωσης

Το σχολικό επίπεδο μηχάνημα με κιβώτιο ταχυτήτων universal drive και πρωτοβουλία, το φύλλο που στέλνεται καταχωρίζοντας επίπεδη και ενδιάμεση μετά την θετική και αρνητική κατεύθυνση της επαναλαμβανόμενης παραμόρφωσης φτάνει στο σκοπό της ισοπέδωσης, αποτελείται κυρίως από ένα τμήμα πλαισίου μηχανής, τμήμα ρόλου εργασίας, το τμήμα μετάδοσης.

Ενδιάμεση γέφυρα

Η συσκευή αποτελεί βοηθητικό εξοπλισμό της γραμμής παραγωγής, η οποία αποτελείται κυρίως από μια μεταβατική γέφυρα, έναν αριστερό βραχίονα και μια βάση.

Συσκευή διεύθυνσης

1, δομή

Η συσκευή αποτελεί βοηθητικό εξοπλισμό της γραμμής παραγωγής, η οποία αποτελείται κυρίως από τρεις μεταβατικούς κυλίνδρους, το αριστερό και το δεξιό πλαίσιο, τον κύλινδρο οδήγησης και τη βάση. Η συσκευή δεν έχει μόνο μια χαλύβδινη πλάκα και έβγαλε έξω από το λάκκο δεν θα προκαλεί πλέον λειτουργία παραμόρφωσης κάμψης, η εγκατάσταση στα αριστερά και στη δεξιά εσωτερική πλευρά του πλαισίου της μηχανής των δύο ζευγών του κυλίνδρου καθοδήγησης, μπορεί με τον τροχό χειρός, μια βίδα ράβδο για οριζόντια κίνηση, ελέγξτε τη θέση λειτουργίας της πλάκας.

2 . Κύρια παράμετρος s:

(1) Πλάτος καθοδήγησης: 1600mm

(2) Διάμετρος κυλίνδρου: φ70mm

side guid roller

3. Μηχάνημα κοκκομετρήσεων σε ρολό

Κύριες παράμετροι .

(1) Διάμετρος σταθερού κυλίνδρου = 120mm

(2) Μηχανή έλξης = 50mm: 55% 40Cr επιφάνεια σκλήρυνσης της επιφάνειας σκληρό χρωμίου και άξονας καουτσούκ πολυουρεθάνης.

(2) Μόνιμο μήκος κυλίνδρου: 1700 mm

(3) Σέρβο κινητήρα: 7.5kw Shandong zibo
(4) Μειωτής: Σερβο-μειωτήρας

second leveling system

Σύστημα κοπής (μηχανή κοπής υψηλής ταχύτητας)

(1) Το μέγιστο πάχος διάτμησης: 3mm

(2) Μέγιστο πλάτος: 1600mm

(3) Ισχύς κινητήρα: 7.5KW Shangdong Zibo;

(4) Υλικό λεπίδων: 9CrSi, σύστημα τροφοδοσίας σερβο-πηνίο.


Κατηγορίες Προϊόντων : Σκίζοντας γραμμή/κομμένα σε μήκος γραμμής
