Περιγραφή Προϊόντος

0,30-2,50х1600 Servo PLC Control Κόψτε τη γραμμή παραγωγής μήκους

Σύντομη εισαγωγή:

Αυτή η γραμμή παραγωγής χρησιμοποιείται κυρίως για την επεξεργασία πάχους μεταξύ 0,30 - 2,50 mm , πλάτος σε 500-1600 mm διάφορα υλικά.

A: Βασικές παράμετροι αυτού του μηχανήματος:

Πάχος υλικού : 0,30 - 2,50 mm

Πλάτος πηνίου : 500 - 1600mm

Εσωτερική διάμετρος πηνίου : φ 450 έως 650mm

Μέγιστο βάρος σπειρών : 15 Ton

Ανοχή : ± 0.5mm σε μήκος 2000mm, διαγώνιο ± 0.5mm εντός 2000mm.

Διάτμηση μήκους : 400-4000mm

Ύψος εργασίας παραγωγής : 1150mm

Ταχύτητα εργασίας με κοιλότητα αποθήκευσης : 60m / min

Σημείωση : η κατεύθυνση της γραμμής παραγωγής (στην πλευρά λειτουργίας) από αριστερά προς τα δεξιά (το πλήρες μήκος της σανίδας δεν είναι μεγαλύτερο από 23 μέτρα). Και το λάκκο αποθήκευσης συνιστάται μέγεθος: 5 μέτρα μήκος xx2 μέτρο πλάτος x βάθος 4 μέτρα

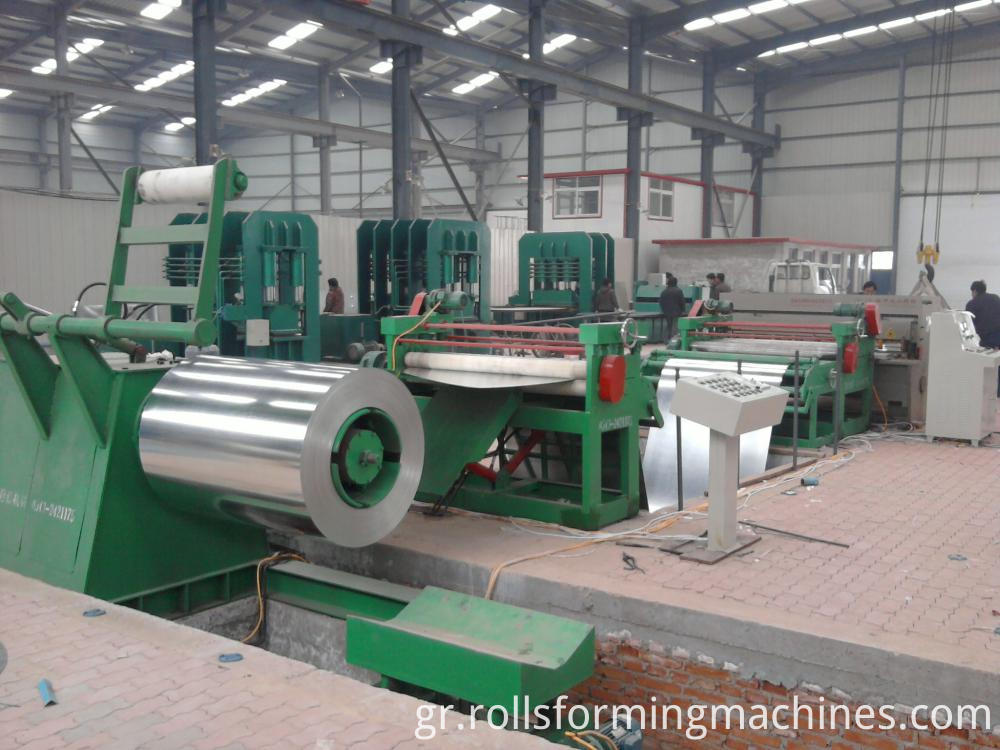

cut to length production line 3

Β: Βασικά στοιχεία μηχανής κοπής σε μήκος

1

Loading car

2

Decoiler

3

Precise straightening and leveling machine

4

Middle bridge

5

Deviation correcting device

6

Servo fixed size machine

7

High speed shearing system

8

Feeding coil system

9

Automatic stocker

10

Runout table and package system

11

Hydraulic system

12

Pneumatic device

13

PLC Control system

Γ . Σύντομη εισαγωγή ορισμένων στοιχείων

15 Ton αυτοκίνητο φόρτωσης

Δομή

Κυρίως αυτή η συσκευή αποτελείται από την πλάκα αυτοκινήτου, το μπλοκ κυλίνδρων και το κυλινδρικό και το περπάτημα σύστημα. Όταν εργάζεστε, η πλάκα στον κύλινδρο στην κορυφή του τροχού ξετυλίγματος, ο κύλινδρος λαδιού, η πλάκα μέχρι την κορυφή του κεντρικού άξονα, ξεκινώντας με το μοτέρ στο κεντρικό σημείο του Decoiler, ξετυλιγμένο θα τεντώσει το σπειροειδές. Το αυτοκίνητο πηγαίνει κατά μήκος της διαδρομής για να επιστρέψει.

2 . Παράμετροι :

(1) Πλάτος πηνίου : 1600mm

(2) Βάρος πηνίου : 15T

(3) Διάμετρος κυλίνδρου διαμέτρου 160 mm, διαδρομή 600 mm

(4) Ισχύς κινητήρα βηματισμού: 3 KW - εάν έχουν περισσότερη ισχύ;

(5) Ο κατασκευαστής κινητήρων αλλάζει το σπέρμα αλλά η τιμή θα είναι υψηλότερη
(6) Μειωτής: 15 Ton

1. Δομή

Αυτό το μηχάνημα είναι ένας μονόπλευρος μη υδραυλικός τύπος διαστολής, ο άξονας, το τμήμα μετάδοσης, υποστηρίζουν τη σύνθεση

(1) μέρος του άξονα είναι το κεντρικό τμήμα του μηχανήματος, τέσσερα τεμάχια ανεμιστήρα, μέσω του λοξού τεμαχίου σχήματος Τ και του ολισθαίνοντος χιτωνίου συνδέεται και ταυτοχρόνως τοποθετούνται στον κοίλο άξονα και τον πυρήνα που συνδέεται με ένα ολισθαίνον χιτώνιο, ο κύλινδρος για τον έλεγχο της κίνησης του κεντρικού άξονα μπορεί να επιτύχει τέσσερις αυξήσεις μπλοκ ανεμιστήρα ταυτόχρονα και συστολή. Όταν η συστολή του μπλοκ ανεμιστήρα να κυλήσει, όταν ο ανεμιστήρας θα ανοίξει μπλοκάρει σφιχτό πηνίο περιτύλιξης τελειώματος.

(2) Στο πρώτο μέρος της μπροστινής μηχανής έλξης κυλίνδρων. Πιέζοντας το μπράτσο κάτω από τον έλεγχο του κυλίνδρου μπορεί να οδηγήσει την πίεση και την ανύψωση των προβολέων, όταν τροφοδοτείται, πίεση που ενεργοποιείται υπό πίεση και το χαλύβδινο πηνίο πιέζεται μπορεί να αποτρέψει το χαλαρό πηνίο, το οποίο είναι κατάλληλο για τροφοδοσία.

(3) μέρος μετάδοσης στο στροφαλοθάλαμο, κινητήρα μεταβλητής συχνότητας μέσω μειωτήρα ταχύτητας, περιστροφή άξονα περιστροφής και επίσης επιτυγχάνεται θετική και αρνητική εκκίνηση και περιέλιξη μέσω της αλυσοτροχού με αλυσοτροχό, ρυθμιζόμενης ταχύτητας.

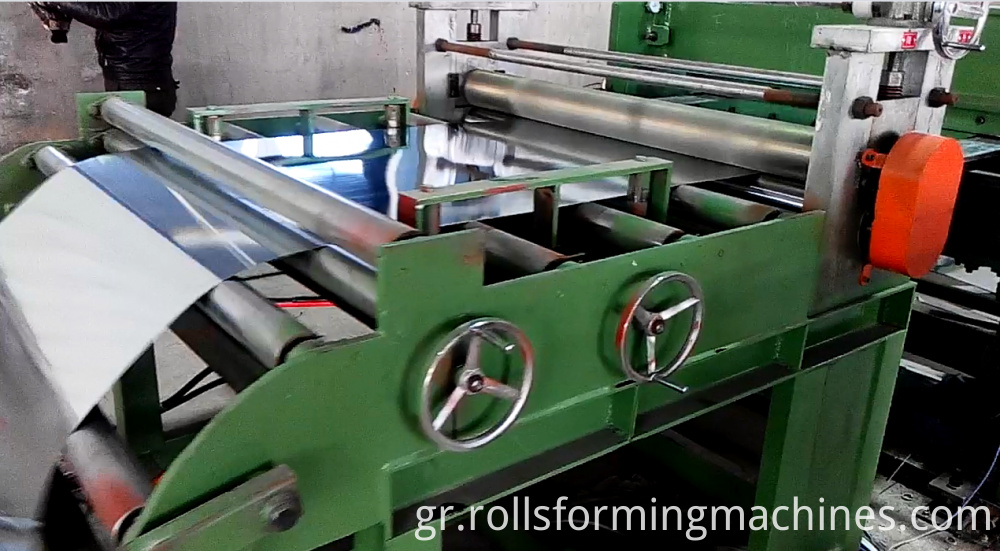

decoiler

3. Ακριβής μηχανή ευθυγράμμισης και ισοπέδωσης

Το σχολικό επίπεδο μηχάνημα με κιβώτιο ταχυτήτων universal drive και πρωτοβουλία, το φύλλο που στέλνεται καταχωρίζοντας επίπεδη και ενδιάμεση μετά την θετική και αρνητική κατεύθυνση επαναλαμβανόμενης παραμόρφωσης φτάνει στο σκοπό της ισοπέδωσης, αποτελείται κυρίως από ένα τμήμα πλαισίου μηχανής, τμήμα ρόλου εργασίας, το τμήμα μετάδοσης. Το πλαίσιο υιοθετεί τη δομή τύπου συγκολλημένου δοχείου, το ρολό εργασίας, το τμήμα ανύψωσης και το τμήμα πλαισίου συνδυάζονται οργανικά, το σχήμα είναι καινούργιο, η δομή είναι λογική και η εγκατάσταση και συντήρηση είναι βολική. Ράβδος εργασίας για το μπροστινό μέρος του κυλίνδρου, το υποτμήμα της γενικής μονάδας άρθρωσης. Ανώτερη και χαμηλότερη ενεργή, διαφορετική πλάκα υλικού για την επίτευξη του κατάλληλου σχολικού επιπέδου. Οι κινήσεις του ρόλου είναι να ενισχυθεί η σειρά του ρόλου εργασίας, η απόσταση μεταξύ της ρύθμισης και της γεννήτριας ράβδου χειροκίνητου κυλινδρικού κυλίνδρου για την επίτευξη του στόχου της ανύψωσης της άνω σειράς κυλίνδρων. Οδηγήστε από τον κινητήρα, μειωτήρα.

1 . Κύριες παράμετροι

(1) Πάχος υλικού εξισορρόπησης: 0,30 - 2,50 mm

(2) Πλάτος: 1600mm

(3) Άξονας εξισορρόπησης: φ110mm 40Cr Σβέση μεσαίας συχνότητας 50 - 58 μοίρες.

(4) Κύριος κινητήρας: 11 KW - Σπέρμα

(5) Reducer: 155 τύπου μειωτήρας σκουλήκι Guomang, αυτό το εμπορικό σήμα;


Ενδιάμεση γέφυρα

Η συσκευή αποτελεί βοηθητικό εξοπλισμό της γραμμής παραγωγής, η οποία αποτελείται κυρίως από μια μεταβατική γέφυρα, έναν αριστερό βραχίονα και μια βάση. Ο ρόλος του είναι η πλάκα από την πρώτη είσοδο στο λάκκο, η γέφυρα ανεβαίνει πλάκα σε παράλληλη πρώτη μηχανή. η ανύψωση γέφυρας ελέγχεται από έναν κύλινδρο.

Συσκευή διεύθυνσης

1, δομή

Η συσκευή αποτελεί βοηθητικό εξοπλισμό της γραμμής παραγωγής, η οποία αποτελείται κυρίως από τρεις μεταβατικούς κυλίνδρους, το αριστερό και το δεξιό πλαίσιο, τον κύλινδρο οδήγησης και τη βάση. Η συσκευή δεν έχει μόνο μια χαλύβδινη πλάκα και έβγαλε έξω από το λάκκο δεν θα προκαλεί πλέον λειτουργία παραμόρφωσης κάμψης, η εγκατάσταση στα αριστερά και στη δεξιά εσωτερική πλευρά του πλαισίου της μηχανής των δύο ζευγών του κυλίνδρου καθοδήγησης, μπορεί με τον τροχό χειρός, μια βίδα ράβδο για οριζόντια κίνηση, ελέγξτε τη θέση λειτουργίας της πλάκας.

2 . Κύρια παράμετρος s:

(1) Πλάτος καθοδήγησης: 1600mm

(2) Διάμετρος κυλίνδρου: φ70mm

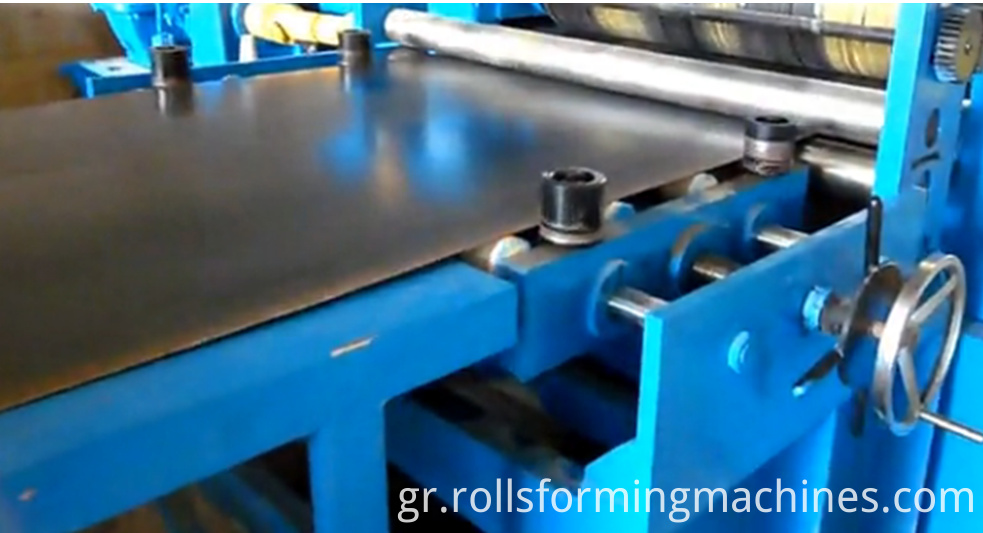

side guid roller

3. Μηχάνημα κοκκομετρήσεων σε ρολό

Δομή

Χρήση: Αυτό το μηχάνημα χρησιμοποιείται κυρίως για τη ρύθμιση του μεγέθους. Το τμήμα αυτό αποτελείται κυρίως από τα ακόλουθα στοιχεία: τον άξονα έλξης και τον σταθερό άξονα, το πλαίσιο, τη βάση, το τμήμα μετάδοσης, τον σερβοκινητήρα και τον ειδικό μειωτήρα οδοντωτών τροχών.

Κύριες παράμετροι .

(1) Διάμετρος σταθερού κυλίνδρου = 120mm

(2) Μηχανή έλξης = 50mm: 55% 40Cr επιφάνεια σκλήρυνσης της επιφάνειας σκληρό χρωμίου και άξονας καουτσούκ πολυουρεθάνης.

(2) Μόνιμο μήκος κυλίνδρου: 1700 mm

(3) Σέρβο κινητήρα: 7.5kw Shandong zibo
(4) Μειωτής: Σερβο-μειωτήρας

second leveling system


Σύστημα κοπής (μηχανή κοπής υψηλής ταχύτητας)

Δομή

Κυρίως από το αριστερό και το δεξί στήριγμα, τη ράβδο σύνδεσης, τον άνω και κάτω πυργίσκο, το τραπέζι εργασίας, τον κινητήρα κίνησης και άλλα μέρη της σύνθεσης. Μπορεί επίσης να είναι ένας χρήστης μπορεί επίσης να βασίζεται στις απαιτήσεις των χρηστών.

Κύριες παράμετροι :

(1) Το μέγιστο πάχος διάτμησης: 3mm

(2) Μέγιστο πλάτος: 1600mm

(3) Ισχύς κινητήρα: 7.5KW Shangdong Zibo;

(4) Υλικό λεπίδων: 9CrSi, σύστημα τροφοδοσίας σερβο-πηνίο.

1. Δομή

Η πλατφόρμα τροφοδοσίας υιοθετεί πλαίσιο μήκους 3000mm και χρησιμοποιεί ζώνη με ενσωματωμένη δομή χωρίς τραυματισμό της χαλύβδινης πλάκας.

2. Βασική παράμετρος

Το μηχάνημα υιοθετεί μετατροπέα συχνότητας για να ρυθμίσει την σύγχρονη λειτουργία.

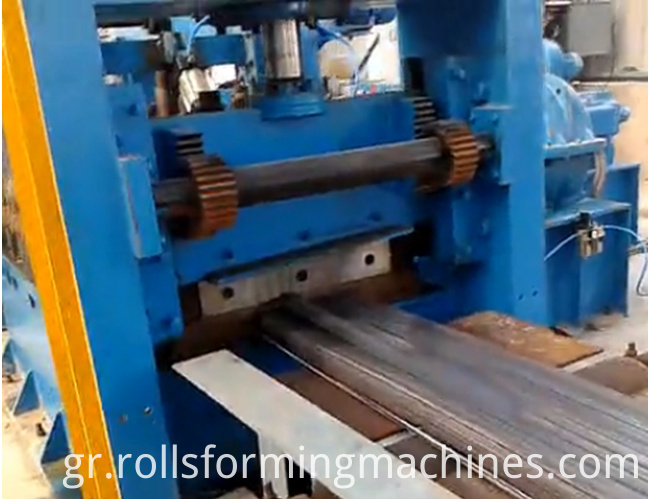

shearing system

Αυτόματη στοίβαξη μηχανών

1. Δομή

Για το σύστημα κενού μηχάνημα, είναι κυρίως για την κατασκευή του φύλλου καθαρό και καθαρό και γίνεται από εγκάρσιο πλαίσιο και, κάθετο διάφραγμα. Για την τοποθέτηση διαφορετικού μήκους φύλλου, ρυθμίστηκε το εύρος μεταξύ 500-3000mm. Η πλάκα διαφράγματος μπορεί επίσης να ρυθμιστεί ανάλογα με το πλάτος του πηνίου. Το μηχάνημα στοίβαξης υιοθετεί τον κύλινδρο για την προσαρμογή, οι μηχανές παλετοποίησης αποτελούνται κυρίως από πεταλοειδές κύλινδρο κινητήρα και κυλίνδρου. Η λειτουργία του έγκειται στην κενή στοιβάζοντας φύλλο σκέτο, εκκίνηση του κινητήρα θα είναι στοίβαγμα τακτοποιημένο φύλλο που αποστέλλεται κενό στο στάδιο της συσκευασίας, η συσκευή με μια μορφή υλικού.

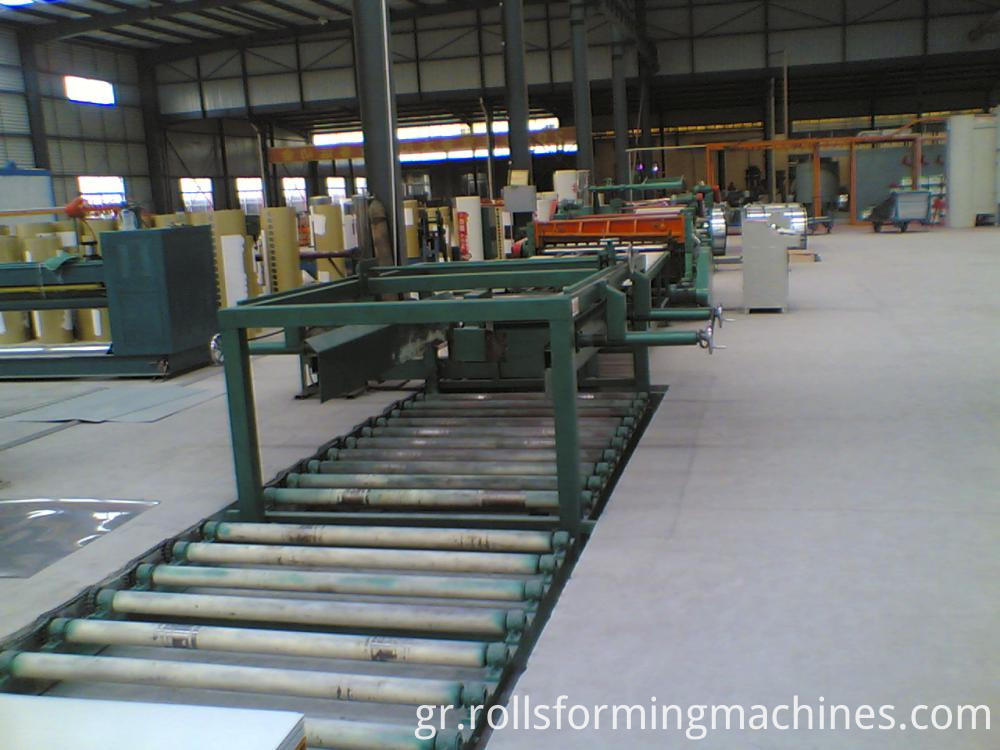

cut to length production line 1

Υδραυλικό σύστημα

Το υδραυλικό σύστημα αποτελείται από τα ακόλουθα στοιχεία: υδραυλικός σταθμός, χωρητικότητα δεξαμενής καυσίμου 300L, ηλεκτρομαγνητική βαλβίδα, κινητήρα αντλίας λαδιού.

Πνευματικό σύστημα

Αυτό το τμήμα χρησιμοποιείται κυρίως για αυτόματη στοίβαξη (για το φυσικό αέριο, ο πελάτης πρέπει να αγοράσει τοπικά.)

Ηλεκτρικός έλεγχος και αυτοματισμός

Αυτή η γραμμή παραγωγής υιοθετεί τροφοδοσία τάσης 380V, 50Hz, η οποία ελέγχεται από τον πίνακα ελέγχου.

Το κύριο σύστημα ελέγχου αποτελείται από σερβοκινητήρα, οθόνη αφής και μειωτήρα. Με την οθόνη, μπορείτε να εισαγάγετε παραμέτρους και αυτές οι παράμετροι θα υποβληθούν σε επεξεργασία από το PLC και, στη συνέχεια, αφήστε το μηχάνημα να λειτουργεί με ακρίβεια. Το σύστημα έχει υψηλή ακρίβεια, απλή λειτουργία, ισχυρή οπτική απόδοση και χαμηλό ρυθμό αποτυχίας.
