Τραπεζοειδής οροφή και μηχανή τοίχου

    Τιμή Μονάδας: USD 39950 - 45000 / Set/Sets
    Τρόπος Πληρωμής: T/T,L/C,D/A,D/P,Western Union,OA
    Incoterm: FOB
    Min. Παραγγελία: 1 Set/Sets
    Χρόνος παράδοσης: 30 ημέρες
Βασικές πληροφορίες

Αρ. μοντέλου: Zt-003-42

Additional Info

Συσκευασία: γυμνός

παραγωγικότητα: 30 sets per month

Μάρκα: Zhongtuo

μεταφορά: Ocean,Land

Τόπος καταγωγής: cangzhou

Εφοδιασμού: 30 sets per month

Πιστοποιητικό: CE ISO9001

Περιγραφή Προϊόντος

Τραπεζοειδής οροφή και μηχανή τοίχου

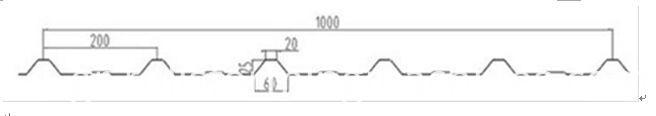

Ⅰ Προφίλ σχεδίασης πλακιδίων οροφής:

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 02


Υλικά:

Υλικό επεξεργασίας: έγχρωμη μεταλλική πλάκα, γαλβανισμένη πλάκα ή πλάκα αλουμινίου

Πάχος υλικού: 0,3- 0,8mm

Σκληρότητα υλικού: 195 mpa --- 350 mpa

Σχηματοποιημένο πλάτος: 1000mm

Ταχύτητα σχηματισμού: 15m / min


Διαδικασία παραγωγής

Αποσυναρμολόγηση → Υλικό διακίνησης σε μηχανή → Διαμόρφωση ρόλων → Μέτρηση μήκους → Αυτόματη κοπή → Παραλαβή προϊόντων

drawings of working flow

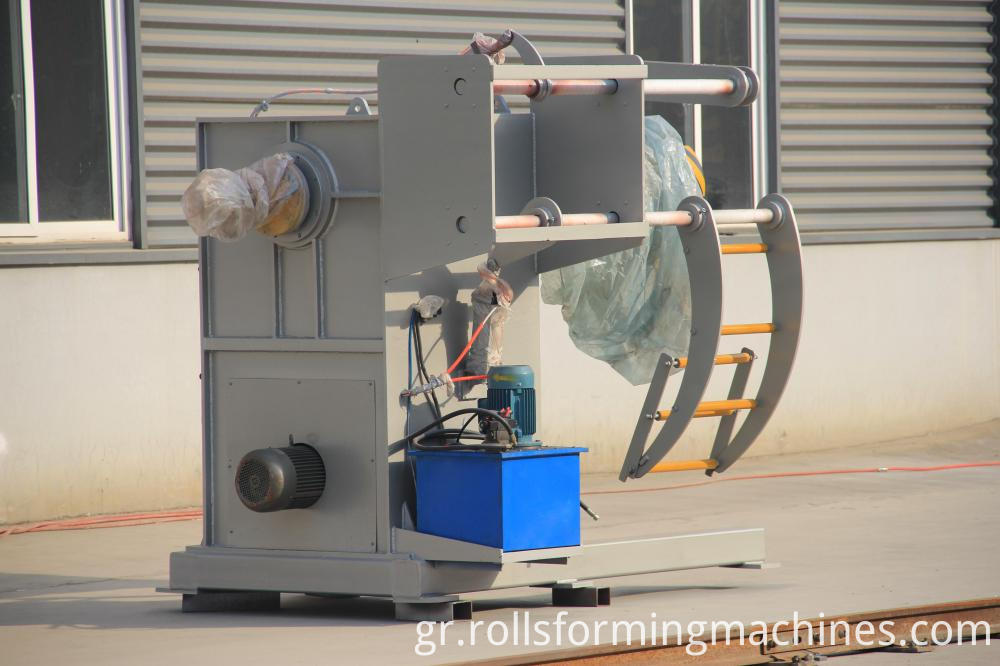

1. Υδραυλικό decoiler 10T

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 03

Κύρια προδιαγραφή

1) Εσωτερική διάμετρο πηνίου: 450-550mm

2) Μέγιστη διάμετρο σπείρας: 1300-1600 mm

3) Μέγιστο πλάτος πηνίου: 1250mm

4) Δυνατότητα μεταφοράς: 10T

5) Υδραυλική επέκταση

6) Αυτόματη τροφοδοσία

7) Υδραυλικό, στεγανό εσωτερικό

8) Υδραυλική ισχύς: 3 kw Ισχύς μετάδοσης : 3kw

9) Μέγεθος: 2,7 × 1,3 × 1,8 m (L × W × H)

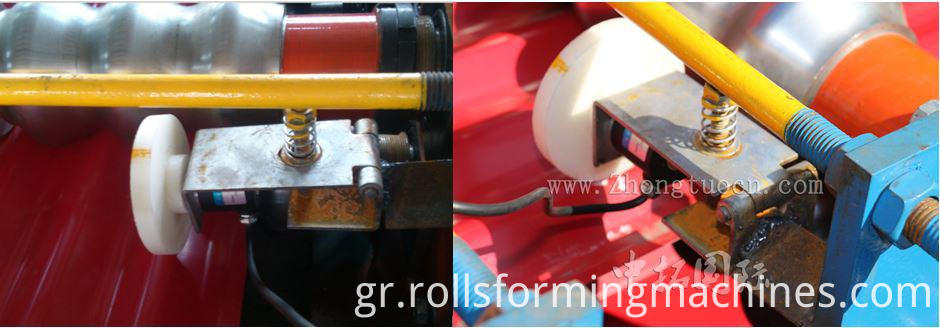

2. Τμήμα τροφοδοσίας πηνίου

Χρήση: Βάλτε την πρώτη ύλη (χαλύβδινη πλάκα) στην παραλία για να κατασκευάσετε και να επεξεργαστείτε, μπορεί να εγγυηθεί ότι τα προϊόντα είναι τακτοποιημένα,

παράλληλα και όλα είναι ομοιομορφία.Παρακαλούμε ανατρέξτε στη ρύθμιση του εξοπλισμού για να μάθετε τη λειτουργία του εντοπισμού γωνίας σιδήρου.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 04

3. Κύριο σύστημα σχηματισμού ρολών

Χρήση: Προκειμένου να διατηρηθεί το σχήμα και η ακρίβεια του προϊόντος, υιοθετεί δομή συγκολλημένων φύλλων, κινητήρα μειωτήρα κινητήρα, μετάδοση αλυσίδας,

ο κύλινδρος ήταν χρωμιωμένος που μπορεί να κρατήσει την επιφάνεια της πλάκας χύτευσης ομαλή και δεν είναι εύκολο να επισημανθεί όταν λειτουργεί

Χαρακτηριστικό: Εξασφαλίστε σταθερότητα, ακρίβεια και διάρκεια ζωής.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 05

No.

Main parameter

1

Length of the main part

8500х1650х1500mm

2

Weight of main part

4.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)
4

Roller fixer

Middle plate welded

5 Frame

350 H steel welded

6 Frame thickness

25mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

12

Main power

5.5kw


4. Cutting device

Feature : Ensure stability, precision and cutting speed

Function : Automatic cutting controlled by PLC

It adopts the hydraulic drive and automatic location to decide the dimension and cut the target products.

Material of blades: Cr12 quenched

Power supply : hydraulic power

Components: It contains one set of blade, one hydraulic tank and one cutter machine.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 06

5. Μετρητής

Ένας μετρητής μετρά μήκος, παλμούς, και αποφασίζει το μήκος. Κωδικοποιητή Omron για τη μέτρηση μήκους.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 07

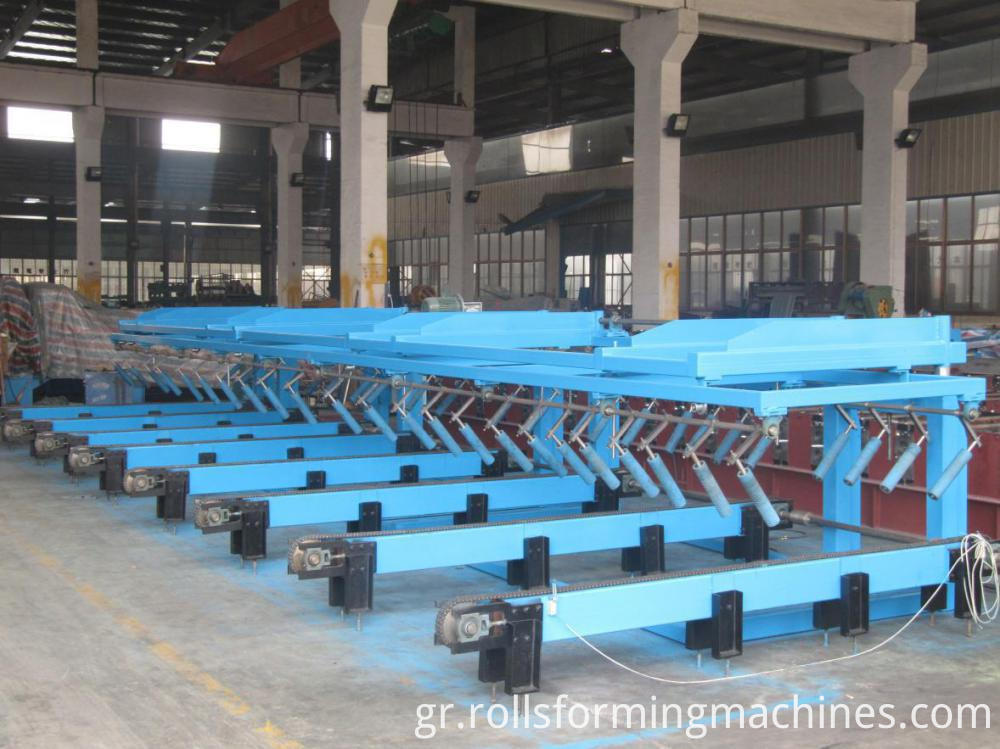

6. αυτόματο κτηματολόγιο

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 08

1) Μέγεθος: 7000mmx4200mmx1600mm

2) αρχή στοίβαξης: το επάνω φύλλο δεν θα βλάψει το φύλλο κάτω, το προφίλ του φύλλου που ακολουθεί θα ταιριάζει με το προφίλ του φύλλου κορυφής.

3) Εκφόρτωση των τελικών προϊόντων: μηχανικός, θα είναι δυνατή η επιλογή της στοίβας με ανυψωτικό μηχανισμό ή με παρόμοιο τρόπο (ο περονοφόρος ανυψωτήρας θα παρέχεται από τον πελάτη).

4) Μέγεθος βραχίονα αέρα κυλίνδρου swing: 40mmx80mm

5) Ισχύς μετάδοσης: Κινητήρας εναλλασσόμενου ρεύματος 4kw

6) Μήκος στοίβαξης: 12 μέτρα

7) Οδήγηση μετάδοσης: αλυσίδα διπλής γραμμής 1 ίντσας

8) Κυλίνδρος μετάδοσης: ZT1045 με χρώμιο, διάμετρος κυλίνδρου 80mm

9) Μήκος χωρητικότητας: 500-12000mm

10) ύψος στοίβαξης: μέγιστο 300mm

11) Χρώμα: μπλε ή βάση κατόπιν αιτήματος του πελάτη

7. Συσκευή ελέγχου

1) Εγκρίθηκε PLC, μετατροπέας, πάνελ αφής από Delta Ταϊβάν για να εξασφαλίσει υψηλή ταχύτητα με

σταθερότητα, ακρίβεια και διάρκεια ζωής.

2) Άλλα ηλεκτρικά στοιχεία είναι το Delta

3) Εξοπλισμένο με κινητό διακόπτη, διακόπτη αέρα, ψυγείο, μετασχηματιστή και προστατευτικό ηλεκτρικής διαρροής για ευκολία και ασφάλεια λειτουργίας.


Screen
PLC
Text screen displayer
Taida DVP14ES from Taiwan

Trapezoid Roofing Panel Roll Forming Mahcine 06

8. Υδραυλική

(περιλαμβάνει ένα σύνολο υδραυλικών δεξαμενών, ένα σύνολο αντλιών υδραυλικού λαδιού, δύο υδραυλικών σωλήνων και δύο σετ βαλβίδων ηλεκτρομαγνητικής βαλβίδας)

Origin

Power

Advanced hydraulic system from Taiwan

3kw

10


Ανταλλακτικά (δωρεάν)

1. Εύκολα κατεστραμμένα μέρη: conk 2 τεμ, ασφάλεια 4 τεμάχια?

2. Καουτσούκ χαλάκι 1 τεμ.

3. Κλειδί βιδών 1 τεμ

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 03


Ⅴ Παρατηρήσεις

Payment terms

30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery

within 45 working days after receipt of deposit.

Packing

Nude packing with 1*40HQ container

Warranty

One year, and we will provide the technical support for the whole life.

Installation

1.Training: the buyer should charge of visa, return ticket, food and accommodation overseas and USD50 / person/day for salary.

2. Need one technician

3. Training time: one week (contains the time of installation and adjustment)
