Τραπεζοειδές μεταλλικό φύλλο που σχηματίζει μηχανή ZT36-129-889
Τραπεζοειδές μεταλλικό φύλλο που σχηματίζει μηχανή ZT36-129-889
Τραπεζοειδές μεταλλικό φύλλο που σχηματίζει μηχανή ZT36-129-889
Τραπεζοειδές μεταλλικό φύλλο που σχηματίζει μηχανή ZT36-129-889
Τραπεζοειδές μεταλλικό φύλλο που σχηματίζει μηχανή ZT36-129-889

Τραπεζοειδές μεταλλικό φύλλο που σχηματίζει μηχανή ZT36-129-889

Τιμή Μονάδας: USD 12500 - 14500 / Set/Sets
Τρόπος Πληρωμής: T/T,L/C,D/A,D/P,Western Union
Incoterm: FOB
Min. Παραγγελία: 1 Set/Sets
Χρόνος παράδοσης: 30 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Βασικές πληροφορίες

    Αρ. μοντέλου: ZT36-129-889

Additional Info

    Συσκευασία: γυμνός

    παραγωγικότητα: 30 sets per month

    Μάρκα: Zhongtuo

    μεταφορά: Ocean,Land

    Τόπος καταγωγής: cangzhou

    Εφοδιασμού: 30 sets per month

    Πιστοποιητικό: CE ISO9001

Περιγραφή Προϊόντος

Τραπεζοειδές μεταλλικό φύλλο που σχηματίζει μηχανή ZT36-129-889

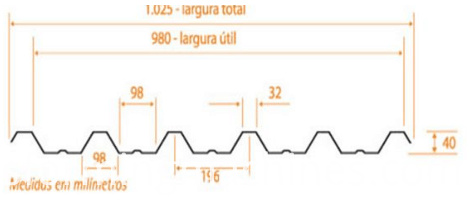

Ⅰ Προφίλ σχεδίασης πλακιδίων οροφής:

ZT36-129-889 02


Υλικά:

Υλικό που χρησιμοποιείται: γαβανοποιημένο και γυαλόχαρτο

Διαμορφωμένο πλάτος: 980mm

Ύψος κύματος: 40mm

Πάχος υλικού: 0,43mm - 0,65mm

Σκληρότητα υλικού: 195 mpa --- 350 mpa

Ταχύτητα σχηματισμού: 15m / min



Διαδικασία παραγωγής

Αποσυναρμολόγηση → Υλικό διακίνησης σε μηχανή → Διαμόρφωση ρόλων → Μέτρηση μήκους → Αυτόματη κοπή → Παραλαβή προϊόντων

drawings of working flow

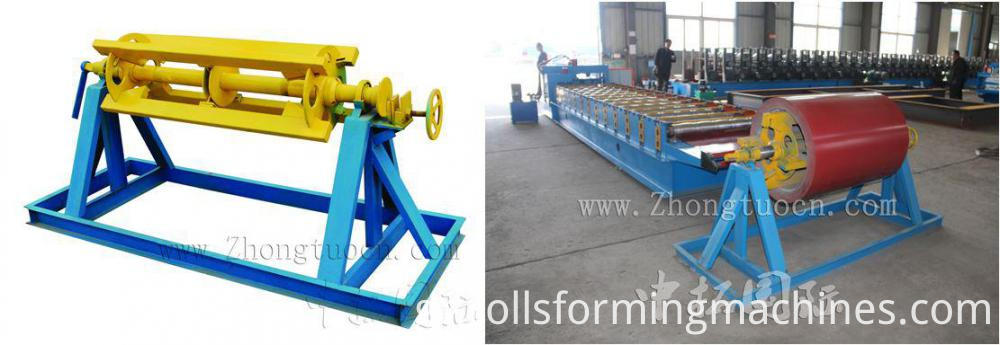

1. Σύστημα ανεφοδιασμού

Χρήση: Χρησιμοποιείται για τη στήριξη του χαλύβδινου πηνίου και την ξετύλιξη με περιστρεφόμενο δίσκο.

Παθητική ανύψωση τραβηγμένη από σύστημα σχηματισμού κυλίνδρων



Loading capacity

Uncoiling width

Inner diameter

5T

1250mm

450-550mm


ZT36-129-889 03




Κύρια προδιαγραφή

1) Εσωτερική διάμετρο πηνίου: 450-550mm

2) Μέγιστη διάμετρο σπείρας: 1300-1600 mm

3) Μέγιστο πλάτος πηνίου: 1250mm

4) Δυνατότητα μεταφοράς: 10T

5) Υδραυλική επέκταση

6) Αυτόματη τροφοδοσία

7) Υδραυλικό, στεγανό εσωτερικό

8) Υδραυλική ισχύς: 3 kw Ισχύς μετάδοσης : 3kw

9) Μέγεθος: 2,7 × 1,3 × 1,8 m (L × W × H)

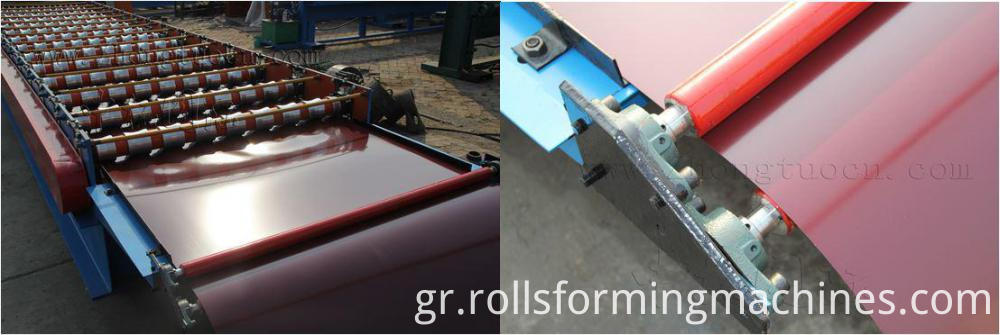

2. Τμήμα τροφοδοσίας πηνίου

Χρήση: Βάλτε την πρώτη ύλη (χαλύβδινη πλάκα) στην παραλία για να κατασκευάσετε και να επεξεργαστείτε, μπορεί να εγγυηθεί ότι τα προϊόντα είναι τακτοποιημένα,

παράλληλα και όλα είναι ομοιομορφία.Παρακαλούμε ανατρέξτε στη ρύθμιση του εξοπλισμού για να μάθετε τη λειτουργία του εντοπισμού γωνίας σιδήρου.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 04

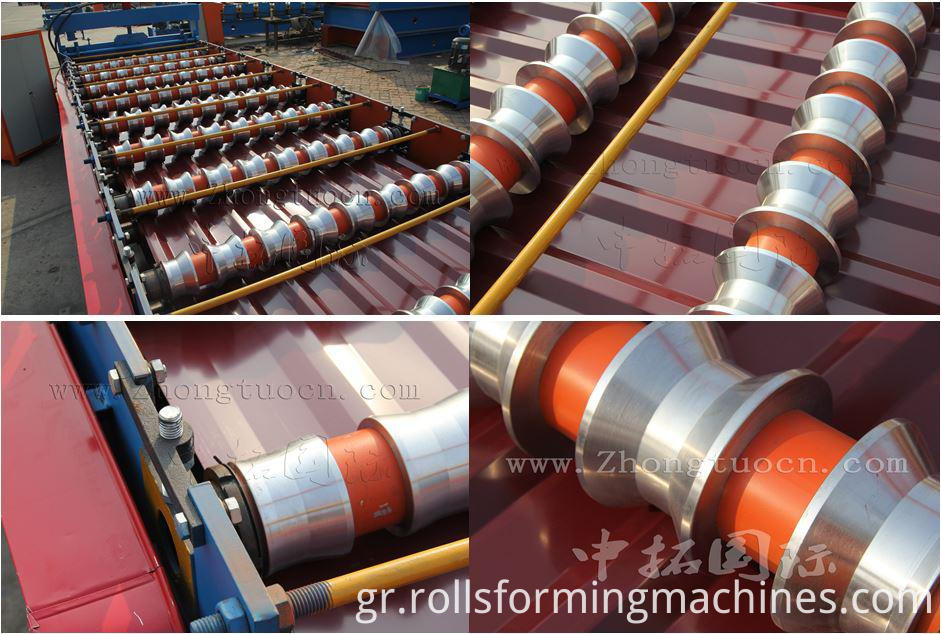

3. Κύριο σύστημα σχηματισμού ρολών

Χρήση: Προκειμένου να διατηρηθεί το σχήμα και η ακρίβεια του προϊόντος, υιοθετεί δομή συγκολλημένων φύλλων, κινητήρα μειωτήρα κινητήρα, μετάδοση αλυσίδας,

ο κύλινδρος ήταν χρωμιωμένος που μπορεί να κρατήσει την επιφάνεια της πλάκας χύτευσης ομαλή και δεν είναι εύκολο να επισημανθεί όταν λειτουργεί

Χαρακτηριστικό: Εξασφαλίστε σταθερότητα, ακρίβεια και διάρκεια ζωής.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 05


No.

Main parameter

1

Length of the main part

8500х1650х1500mm

2

Weight of main part

4.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)
4

Roller fixer

Middle plate welded

5 Frame

350 H steel welded

6 Frame thickness

15mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

12

Main power

5.5kw



4. Cutting device

Feature : Ensure stability, precision and cutting speed

Function : Automatic cutting controlled by PLC

It adopts the hydraulic drive and automatic location to decide the dimension and cut the target products.

Material of blades: Cr12 quenched

Power supply : hydraulic power

Components: It contains one set of blade, one hydraulic tank and one cutter machine.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 06



5. Μετρητής

Ένας μετρητής μετρά μήκος, παλμούς, και αποφασίζει το μήκος. Κωδικοποιητή Omron για τη μέτρηση μήκους.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 07

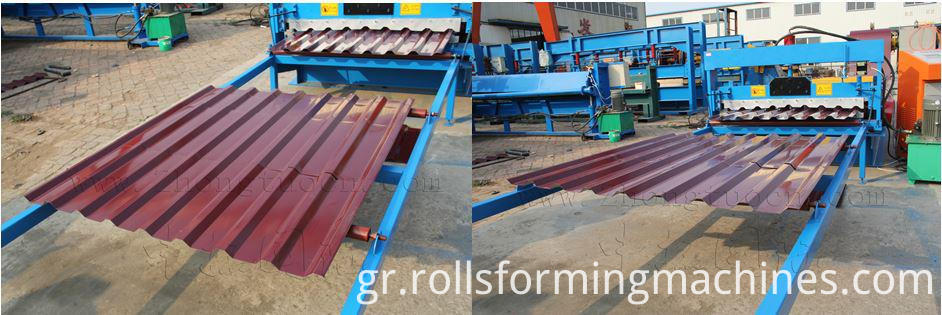

6. Προϊόντα που λαμβάνουν πίνακες .

1) υιοθετεί συγκολλημένο χάλυβα και υποστηριχθέντα κύλινδρο για τη μετάδοση των προϊόντων.

2) 3 * 0.9 * 0.6m

ZT36-129-889 04

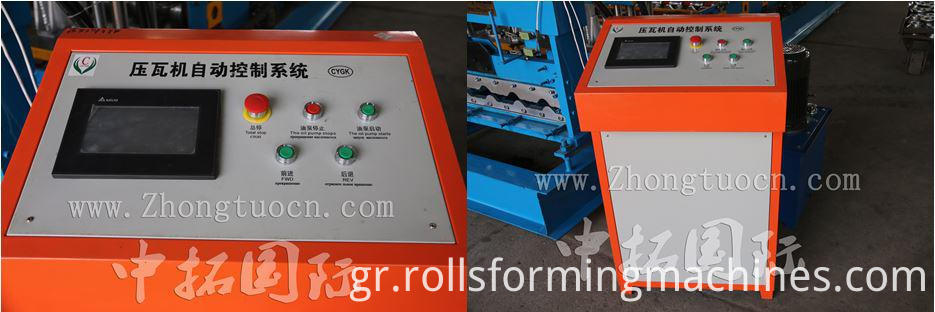

7. Συσκευή ελέγχου

1) Εγκρίθηκε PLC, μετατροπέας, πάνελ αφής από Delta Ταϊβάν για να εξασφαλίσει υψηλή ταχύτητα με

σταθερότητα, ακρίβεια και διάρκεια ζωής.

2) Άλλα ηλεκτρικά στοιχεία είναι το Delta

3) Εξοπλισμένο με κινητό διακόπτη, διακόπτη αέρα, ψυγείο, μετασχηματιστή και προστατευτικό ηλεκτρικής διαρροής για ευκολία και ασφάλεια λειτουργίας.


Screen
PLC
Text screen displayer
Taida DVP14ES from Taiwan

Trapezoid Roofing Panel Roll Forming Mahcine 06

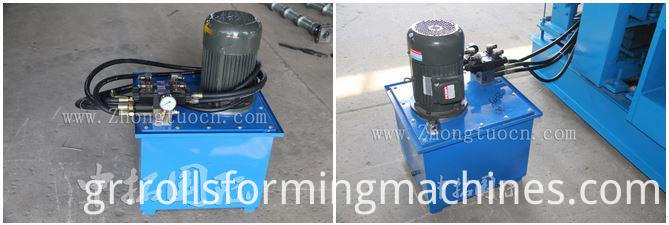

8. Υδραυλική

(περιλαμβάνει ένα σύνολο υδραυλικών δεξαμενών, ένα σύνολο αντλιών υδραυλικού λαδιού, δύο υδραυλικών σωλήνων και δύο σετ βαλβίδων ηλεκτρομαγνητικής βαλβίδας)

Origin

Power

Advanced hydraulic system from Taiwan

3kw

10

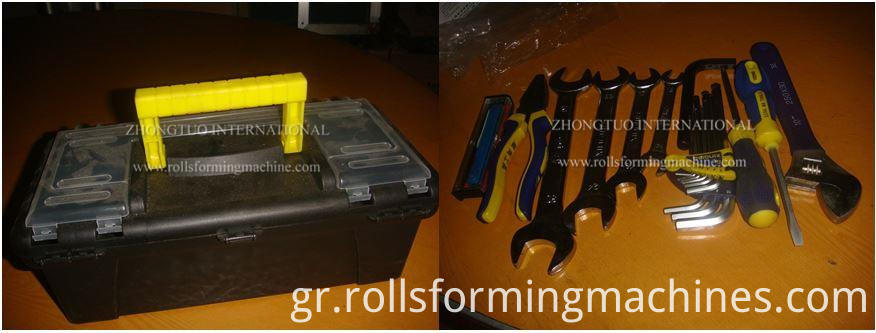

Ανταλλακτικά (δωρεάν)

1. Εύκολα κατεστραμμένα μέρη: conk 2 τεμ, ασφάλεια 4 τεμάχια?

2. Καουτσούκ χαλάκι 1 τεμ.

3. Κλειδί βιδών 1 τεμ



Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 03


Ⅴ Παρατηρήσεις

Payment terms

30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery

within 45 working days after receipt of deposit.

Packing

Nude packing with 1*40HQ container

Warranty

One year, and we will provide the technical support for the whole life.

Installation

1.Training: the buyer should charge of visa, return ticket, food and accommodation overseas and USD50 / person/day for salary.

2. Need one technician

3. Training time: one week (contains the time of installation and adjustment)
