Φύλλο στέγασης Κάνοντας μηχανή με ένα επίπεδο
Φύλλο στέγασης Κάνοντας μηχανή με ένα επίπεδο
Φύλλο στέγασης Κάνοντας μηχανή με ένα επίπεδο
Φύλλο στέγασης Κάνοντας μηχανή με ένα επίπεδο
Φύλλο στέγασης Κάνοντας μηχανή με ένα επίπεδο

Φύλλο στέγασης Κάνοντας μηχανή με ένα επίπεδο

Τιμή Μονάδας: USD 14500 - 28500 / Set/Sets
Τρόπος Πληρωμής: T/T,L/C,D/A,D/P,Western Union
Incoterm: FOB
Min. Παραγγελία: 1 Set/Sets
Χρόνος παράδοσης: 30 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Βασικές πληροφορίες

    Αρ. μοντέλου: ZT-004-060

Additional Info

    Συσκευασία: συσκευασία stander

    παραγωγικότητα: 30 sets per month

    Μάρκα: zhongtuo

    μεταφορά: Ocean,Land

    Τόπος καταγωγής: cangzhou

    Εφοδιασμού: 30sets/month

    Πιστοποιητικό: CE ISO9001

Περιγραφή Προϊόντος


Φύλλο στέγασης Κάνοντας μηχανή με ένα επίπεδο


Machine Description

Qty

Delivery time

Container Type

Price

FOB Tianjin

FX28-202-1010 Tile Forming Machine

1 SET

40 working days

after receiving deposit

One 40 GP

32000 USD








Προφίλ σχεδίων:

Good Configuration High Quality Single Layer Trapezoid Roll Forming Machine


Διαδικασία roduction P

Αποσυναρμολόγηση → Υλικό τροφοδοσίας στο μηχάνημα → Διαμόρφωση ρόλου → Μέτρηση μήκους → Σχηματισμός βήματος → Αυτόματη κοπή

→ Προϊόντα που λαμβάνουν

flow of the c z channel roll forming machine



Στοιχεία της γραμμής παραγωγής

No.

Name

Unit

Qty

1

Hydraulic decoiler for 5 tons

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1


Παραγωγή Παράμετροι

Υλικό επεξεργασίας: έγχρωμη μεταλλική πλάκα, γαλβανισμένη πλάκα ή πλάκα αλουμινίου

Πάχος υλικού: 0,25-0,60 mm

Σκληρότητα υλικού: 245 mpa --- 350 mpa

Πλάτος υλικού: 1220 mm

Σχηματοποιημένο πλάτος: 1010 mm

Μήκος κύματος: 202 mm

Ύψος κύματος: 28 mm

Ταχύτητα σχηματισμού: 15 m / λεπτό

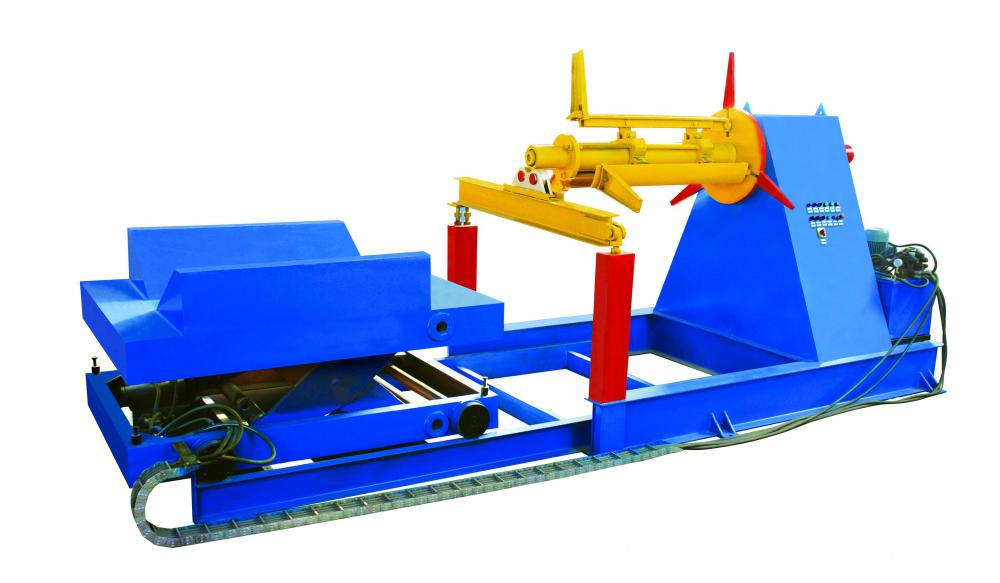

Σύστημα ανεφοδιασμού

Χρήση: Η υδραυλική επεκτάση και η στεγανότητα προς τα μέσα κατά τη διάρκεια της τροφοδοσίας.

Αυτόματη τροφοδοσία με ηλεκτρικό κινητήρα

Trapezoid Roofing Panel Roll Forming Mahcine 01


Main parameter

Coil inner diameter

450-550 mm

Max coil out diameter

1300 -1600 mm

Max coil width

1250 mm

Carrying capacity

5 Tons

Hydraulic power

3 kw

Drive power

3 kw

Size

2.7*1.3*1.8 m(L*W*H)

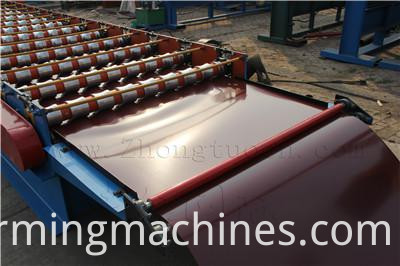

Τμήμα τροφοδοσίας σπειρών

Χρήση: Βάλτε την πρώτη ύλη (πλάκα χάλυβα) μέσα από την παραλία για την κατασκευή και την επεξεργασία, μπορεί να εγγυηθεί ότι το

τα προϊόντα είναι τακτοποιημένα, παράλληλα και όλα είναι ομοιόμορφα.Παρακαλούμε ανατρέξτε στη ρύθμιση του εξοπλισμού για να γνωρίζετε το

λειτουργία εντοπισμού γαιών σιδήρου.

trapezoid sheet 02


Συσκευή σχηματισμού

Χρήση: Για να διατηρηθεί το σχήμα και η ακρίβεια του προϊόντος, υιοθετεί δομή συγκολλημένου φύλλου, κινητήρα μειωτήρα κινητήρα, μετάδοση αλυσίδας, κύλινδρος χρωμίου που μπορεί να κρατήσει την επιφάνεια της πλάκας χύτευσης ομαλή και δεν είναι εύκολο να επισημανθούν

όταν λειτουργεί

Χαρακτηριστικό: Εξασφαλίστε σταθερότητα, ακρίβεια και διάρκεια ζωής.

No.

Main parameter

1

Length of the main part

8500 * 1450 * 1450 mm

2

Weight of main part

5.5 t

3

Voltage

380 V/ 50 HZ 3 Phase (as customer`s request)

4

Roller fixer

Pillar type

5

Frame

Guide pillar and the thickness is 50 mm

6

Frame thickness

25 mm

7

Drive mode

Gear

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ 80 mm Solid shafts

11

Number of rollers

15 rollers

14

Main power

5.5 kw

15

AC motors

Either ABB or Siemens


Συσκευή κοπής

Μια ΡΟΗΓΜΕΝΕΣ υδραυλική μετάδοση κίνησης, η αυτόματη διάτρηση και κοπή μετά τον σχηματισμό, καμία στρέβλωση ή σπατάλη, υψηλού επιπέδου ασφάλεια

παράγοντας. (περιλαμβάνουν εργαλεία κοπής, υδραυλική δεξαμενή, κόπτης μηχανή)


Blade Material

Cutting system

Cr12 quenched

Full automatic


Μετρητής

Ένας μετρητής μετρά μήκος, παλμούς, και αποφασίζει το μήκος. Omron κωδικοποιητή για το μήκος μέτρηση



Προϊόντα που λαμβάνουν πίνακες

1. Αναλαμβάνει συγκολλημένο χάλυβα και υποστηριζόμενο κύλινδρο για τη μετάδοση των προϊόντων.

2. 3 m * 2 (κανονικά για τον κύλινδρο αέρα, παρέχουμε μια γνωστή κινεζική μάρκα, αλλά αν θέλετε το Festo ή SMC, μπορούμε επίσης να παρέχουμε, αλλά η τιμή θα αλλάξει)

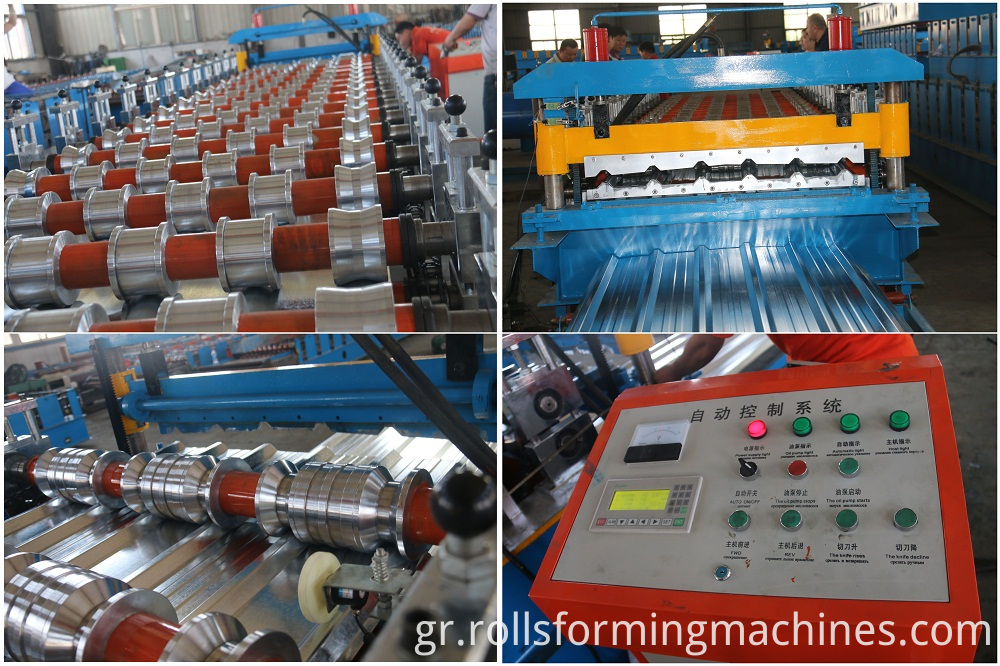

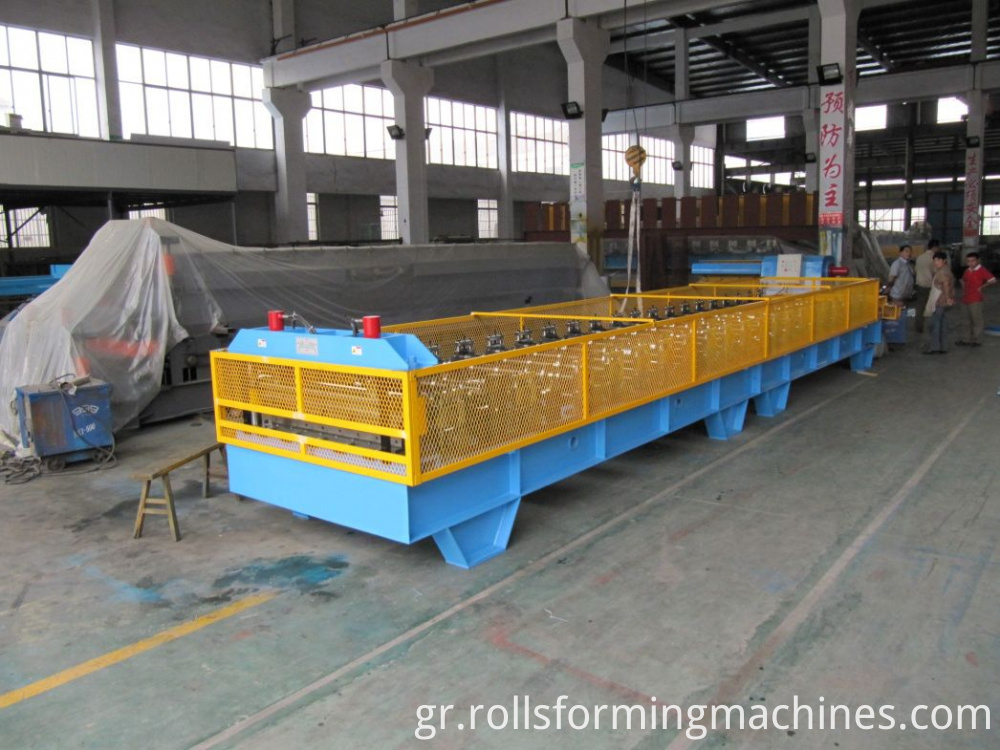

Κύριες εικόνες σχετικά με το μηχάνημα κατασκευής φύλλου στέγης με μονή στρώση

Roofing Sheet Making Machine with Single Layer
