Χαλύβδινο ρολό Fomring μηχανή με υψηλή ποιότητα
Χαλύβδινο ρολό Fomring μηχανή με υψηλή ποιότητα
Χαλύβδινο ρολό Fomring μηχανή με υψηλή ποιότητα
Χαλύβδινο ρολό Fomring μηχανή με υψηλή ποιότητα
Χαλύβδινο ρολό Fomring μηχανή με υψηλή ποιότητα

Χαλύβδινο ρολό Fomring μηχανή με υψηλή ποιότητα

Τιμή Μονάδας: USD 24500 - 38000 / Set/Sets
Τρόπος Πληρωμής: L/C,T/T,D/P,Western Union
Incoterm: FOB
Min. Παραγγελία: 1 Set/Sets
Χρόνος παράδοσης: 30 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Βασικές πληροφορίες

    Αρ. μοντέλου: ZT-004-032

Additional Info

    Συσκευασία: γυμνή συσκευασία

    παραγωγικότητα: 25m/min

    Μάρκα: zhongtuo

    μεταφορά: Ocean,Land,Air

    Τόπος καταγωγής: cangzhou

    Εφοδιασμού: 30sets/month

    Πιστοποιητικό: ce,iso9001

Περιγραφή Προϊόντος

Χάλυβα Decl Roll Fomring μηχάνημα, χαλύβδινο πάτωμα Decking Machine

περιγραφή προϊόντος

Για την παροχή των διαφόρων απαιτήσεων των πελατών μας με τον καλύτερο δυνατό τρόπο είμαστε εμπλέκονται σε ένα ευρύ φάσμα χαλύβδινων κυλίνδρων που αποτελούν μηχανή roll.These χρησιμοποιούνται ευρέως για την κατασκευή πλακάκια των διαφόρων deigns που χρησιμοποιούνται σε διάφορα κτίρια, σπίτια και πολλά άλλα. Αυτά τα μηχανήματα έχουν υψηλή αντοχή σε εφελκυσμό και άκαμπτη κατασκευή. Τα προσφερόμενα προϊόντα διατίθενται σε διάφορες τεχνικές προδιαγραφές σύμφωνα με τις απαιτήσεις των πελατών.


Χαρακτηριστικά
Αποδοτική
Καλή ποιότητα
Πλήρως δοκιμασμένο


Μέρος της μηχανής χαλύβδινων δαπέδων

Equipment and Qty.

Decoiler

1set

Main roll forming machine

1 set

PLC control station

1 set

Hydraulic station

1 set

Post cut

1 set

Electric motor

1 set

Runout table

1 set

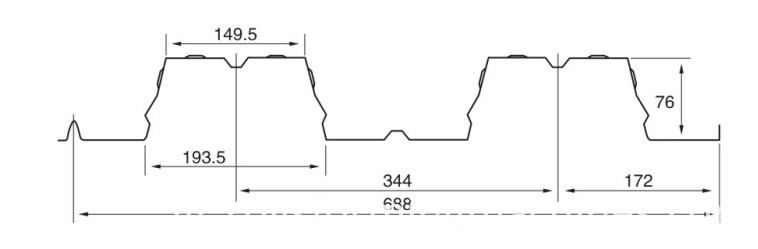

Σχέδια του καταστρώματος δαπέδου

IMG_0319

125



Προδιαγραφή της μηχανής χαλύβδινου κυλίνδρου


Υλικό επεξεργασίας: γαλβανισμένη πλάκα

Πάχος υλικού: 0,6-1,2 mm

Σκληρότητα υλικού: 195 mpa --- 350 mpa

Σχηματοποιημένο πλάτος: 960 mm

Ταχύτητα σχηματισμού: 12 m / λεπτό



Ροή εργασίας από μηχανή που σχηματίζει ρολό χάλυβα

steel deck roll forming machine



Παράμετροι της μηχανής χαλύβδινων δαπέδων


Uncoiler System

floor deck machine 01


Usage: It is used to support the steel coil and uncoil it in a turntable way.

Loading capacity:5 T

Uncoiling width:1200 mm

Inner diameter: 450-550 mm.

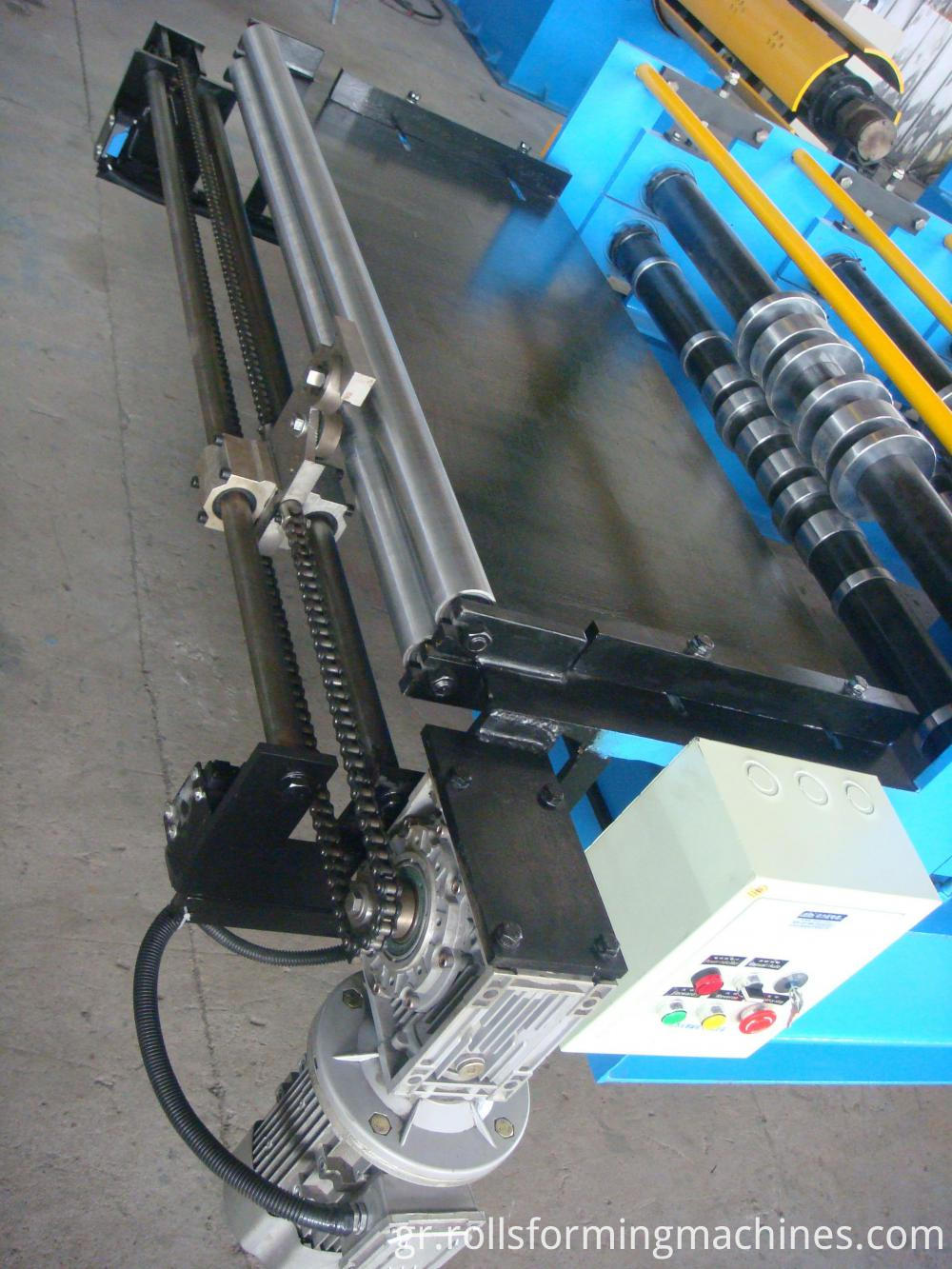

Entry Beach

floor deck roll forming machine

Usage: Put the raw material (steel plate) through the beach

to manufacture and process,it can guarantee that the

products are neat,parallel and everything is uniformity.

Please refer to the equipment regulation

to know the function of locate angle iron.


Main Roll Forming System

DSC04676

floor deck roll forming machine

floor deck roll forming machine 02

Size of the main part: about

12500 х 1850 х 1500

Weight of main part:11.5 tons

Voltage: 380 V/50 HZ 3 Phase or as your required

Roller fixer : middle plate

Frame : 400 mm H beam steel welded

Drive mode: case of differential

Material of rollers: 45# steel, surface hard chromium plating.

Material of shafts: 45# steel

Diameter of shafts: φ 90 mm

Number of rollers : 24 rollers

Main power:18.5 kw


Shearing Mechanism

12222

22222

Feature : Ensure stability, precision and cutting speed

Function : Automatic cutting controlled by P LC

It adopts the hydraulic drive and automatic location to decide

the dimension and cut the target products.

Material of blades: Cr 12 quenched

Power supply : hydraulic power

Components: It contains one set of blade, one hydraulic tank and one cutter machine.

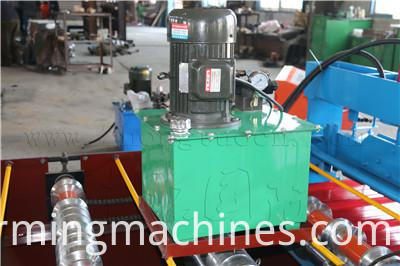

Hydraulic Station


It is controlled by gear pump. After filling the hydraulic oil into the hydraulic oil tank,

the pump drives the cutter machine to begin the cutting job

Power: 5.5 kw

Hydraulic oil: 46#

Components: The system includes a set of hydraulic tank, a set of hydraulic oil pump,

2 hydraulic pipes. And 1sets of electromagnetism valves.



Electric Control System


Feature:

1.Adopted PLC, frequency converter, Delta from Taiwan to ensure

high speed with stability, precision and lifetime.

If you need, we can change it other brand or little computer

type for touching screen.



Counter


One counter gauges length, pulses, and decides length.

Omron encoder for length measurement.

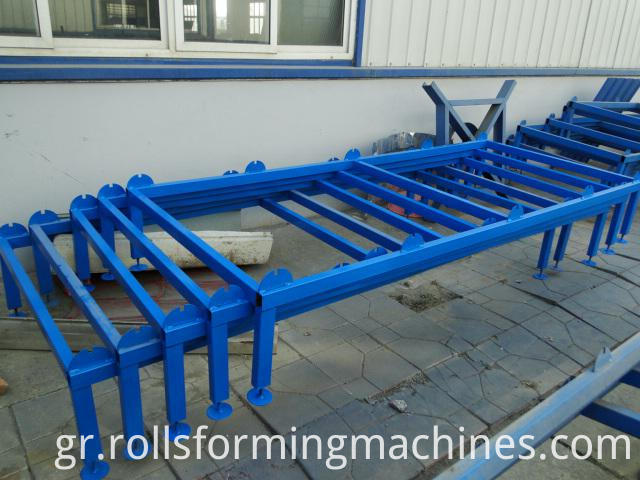

Products receiving tables


1. It adopts welded steel and supported roller to transmit the products.

2. 3m/set with 2sets


Accessories


1.Easy damaged parts: conk 2 pcs, fuse-link 4 pcs

2. Rubber mat 1 pcs;

3.Bolt spanner 1 pcs


Payment terms

Payment: 30% T/T in advance and balance 70%

after inspection confirmation before shipment.

Delivery:within 45 working days after receipt of deposit.


Warranty

1. Two years guarantee, and we will provide the technical support for the whole life.

2. Training: the buyer should charge of visa, return ticket, food and accommodation

overseas and USD50/person/day for salary, one technician needed.

4. Training time: one week (contains the time of installation and adjustment)




Συχνές ερωτήσεις

Ε: Είστε κατασκευαστής;
Α: Ναι, είμαστε κατασκευαστής και εμπορική εταιρεία.

Ε: Τι είδους προθεσμία πληρωμής μπορείτε να κάνετε;
Α: Είμαστε ευέλικτοι σχετικά με τους όρους πληρωμής, παρακαλούμε επικοινωνήστε μαζί μας για λεπτομέρειες.

Ε: Ποιες πληροφορίες χρειάζεστε προτού υποβάλετε την πρόταση για μια μηχανή σχηματισμού ρολών;
Α: Τα σχέδια προφίλ, οι πληροφορίες υλικού, οι ειδικές απαιτήσεις σας.

Ε: Τι πρέπει να κάνω εάν αρχίσω να γνωρίζω τα μηχανήματα σχηματισμού ρόλων;
Α: Επικοινωνήστε μαζί μας αμέσως, παρέχουμε δωρεάν υπηρεσία προ-πωλήσεων συμβούλων.

Ερ .: Πώς να επισκεφθείτε την εταιρεία μας:
A: 1.Fly προς το αεροδρόμιο του Πεκίνου: Με το τρένο υψηλής ταχύτητας Από το Πεκίνο Nan στο Cangzhou Xi (1 ώρα), τότε μπορούμε να σας παραλάβουμε.
2.Fly προς το αεροδρόμιο της Σαγκάης: Με τρένο υψηλής ταχύτητας Από τη Σαγκάη Hongqiao στην Cangzhou Xi (4,5 ώρες), τότε μπορούμε να σας παραλάβουμε.
3. Πετάξτε στο αεροδρόμιο Guangzhou: Αεροπορικώς Από Guangzhou προς Πεκίνο airtpot? Με τρένο υψηλής ταχύτητας Από το Πεκίνο Nan στο Cangzhou Xi (1 ώρα), τότε μπορούμε να σας παραλάβουμε.
