Home > Προϊόντα > Διπλό στρώμα ρολό που αποτελούν μηχάνημα > Κρύο διπλό στρώμα Κυματοειδές φύλλο σκεπής

Κρύο διπλό στρώμα Κυματοειδές φύλλο σκεπής

    Τιμή Μονάδας: USD 28500 - 6500 / Set/Sets
    Τρόπος Πληρωμής: T/T,L/C,D/A,D/P,Western Union,OA
    Incoterm: FOB
    Min. Παραγγελία: 1 Set/Sets
    Χρόνος παράδοσης: 45 ημέρες
Βασικές πληροφορίες

Αρ. μοντέλου: Zt-003

Additional Info

Συσκευασία: Ένα 40GP

παραγωγικότητα: 12m/min

Μάρκα: Zhongtuo

μεταφορά: Ocean,Land

Τόπος καταγωγής: Hebei

Εφοδιασμού: 30sets/month

Πιστοποιητικό: CE/ISO9001

Περιγραφή Προϊόντος

Κρύο διπλό στρώμα κυματοειδές


Μηχανή σκεπής στέγης

Double layer metal forming machine

Machine Description

Qty

Delivery time

Container Type

Price

(FOB TIANJIN)

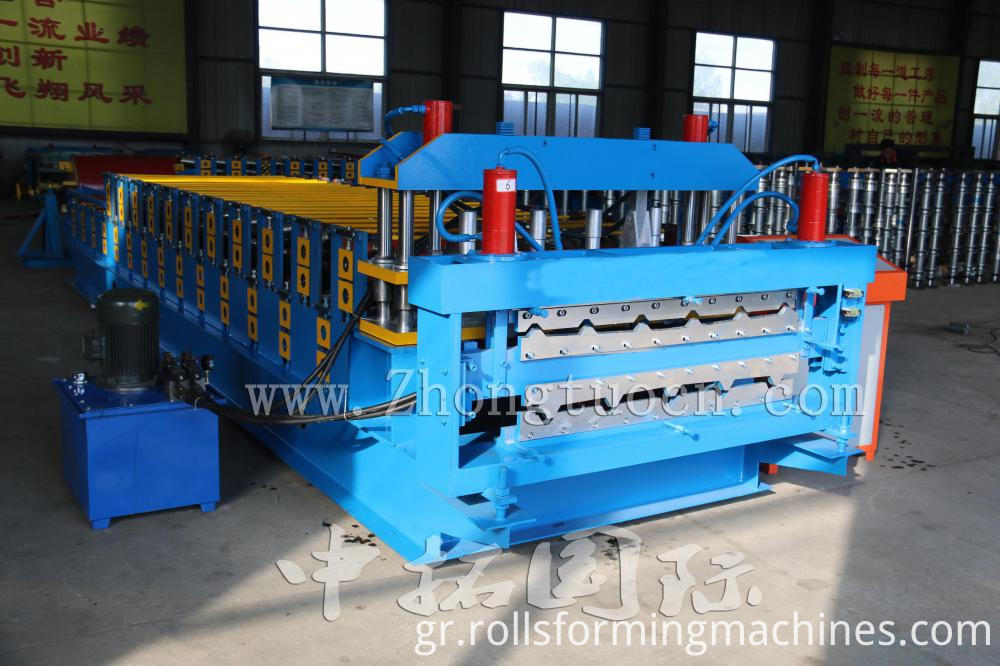

Double layers roll forming machine

1 SET

45 working days

after receiving deposit

One 40GP

USD 13400



Διαδικασία παραγωγής

Double Layer Machine For Color Steel Profile

Αποσυναρμολόγηση → Υλικό τροφοδοσίας στο μηχάνημα → Διαμόρφωση ρόλου → Μέτρηση μήκους → Σχηματισμός βήματος → Αυτόματη κοπή → Παραλαβή προϊόντων

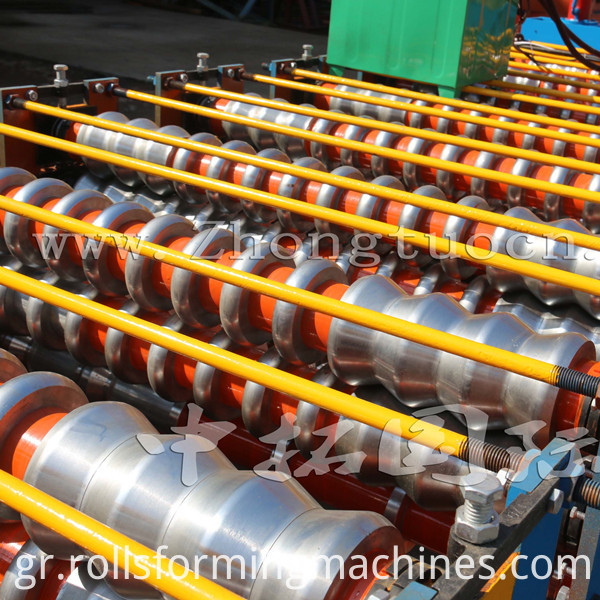

Συσκευή σχηματισμού


Χρήση: Προκειμένου να διατηρηθεί το σχήμα και η ακρίβεια του προϊόντος, υιοθετείται δομή συγκολλημένων φύλλων, μηχανισμός μετάδοσης κίνησης, μετάδοση αλυσίδας, κύλινδρος χρωμμένος, ο οποίος μπορεί να κρατήσει την επιφάνεια της πλάκας χύτευσης ομαλή και όχι εύκολη να επισημανθεί όταν λειτουργεί

Χαρακτηριστικό: Εξασφαλίστε σταθερότητα, ακρίβεια και διάρκεια ζωής.

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

14

Main power

5.5kw

Double Layer Roll Forming machine (3)



Συσκευή κοπής

Προηγμένη υδραυλική κίνηση, αυτόματη διάτρηση και κοπή μετά το σχηματισμό, χωρίς στρέβλωση ή σπατάλη, υψηλό επίπεδο ασφάλειας.

(περιλαμβάνει εργαλεία κοπής, υδραυλική δεξαμενή, μηχανή κοπής)

Blade Material

Cutting system

Cr12 quenched

Full automatic

Double Layer Roll Forming machine (5)



Μετρητής

Ένας μετρητής μετρά μήκος, παλμούς, και αποφασίζει το μήκος. Κωδικοποιητή Omron για τη μέτρηση μήκους.


Σύστημα ανεφοδιασμού

Χρήση: Χρησιμοποιείται για τη στήριξη του χαλύβδινου πηνίου και την ξετύλιξη με περιστρεφόμενο δίσκο.

Παθητική ανύψωση τραβηγμένη από σύστημα σχηματισμού κυλίνδρων

Loading capacity

Uncoiling width

Inner diameter

5T

1220mm

450-550mm

Τμήμα τροφοδοσίας σπειρών

Χρήση: Βάλτε την πρώτη ύλη (χαλύβδινη πλάκα) στην παραλία για να κατασκευάσετε και να επεξεργαστείτε, μπορεί να εγγυηθεί ότι τα προϊόντα είναι τακτοποιημένα, παράλληλα και οτιδήποτε είναι ομοιόμορφο. Παρακαλούμε ανατρέξτε στη ρύθμιση του εξοπλισμού για να μάθετε τη λειτουργία του εντοπισμού γαιών σιδήρου.

double layer




Προϊόντα που λαμβάνουν πίνακες

1. Αναλαμβάνει συγκολλημένο χάλυβα και υποστηριζόμενο κύλινδρο για τη μετάδοση των προϊόντων.

2. 3 * 0.9 * 0.6m

Συσκευή ελέγχου

1.Adopted PLC, μετατροπέας, πάνελ αφής από Delta Ταϊβάν για να εξασφαλίσει υψηλή ταχύτητα με

σταθερότητα, ακρίβεια και διάρκεια ζωής.

2.Άλλα ηλεκτρικά στοιχεία είναι Delta

3.Εξοπλισμένο με κινητό διακόπτη, διακόπτη αέρα, ψυγείο, μετασχηματιστή και προστατευτικό ηλεκτρικής διαρροής για ευκολία λειτουργίας και ασφάλεια.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan

Στοιχεία της γραμμής παραγωγής

No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1

Παράμετροι παραγωγής

Υλικό επεξεργασίας: έγχρωμη μεταλλική πλάκα, γαλβανισμένη πλάκα ή πλάκα αλουμινίου

Πάχος υλικού: 0,3-0,7mm

Πλάτος υλικού: 1220mm

Ταχύτητα σχηματισμού: 12m / λεπτό
