ZT-004-037 Μηχάνημα σχηματισμού φύλλων διπλής επικάλυψης με επικάλυψη
ZT-004-037 Μηχάνημα σχηματισμού φύλλων διπλής επικάλυψης με επικάλυψη
ZT-004-037 Μηχάνημα σχηματισμού φύλλων διπλής επικάλυψης με επικάλυψη
ZT-004-037 Μηχάνημα σχηματισμού φύλλων διπλής επικάλυψης με επικάλυψη
ZT-004-037 Μηχάνημα σχηματισμού φύλλων διπλής επικάλυψης με επικάλυψη

ZT-004-037 Μηχάνημα σχηματισμού φύλλων διπλής επικάλυψης με επικάλυψη

Τρόπος Πληρωμής: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,FCA,CPT
Min. Παραγγελία: 1 Set/Sets
Χρόνος παράδοσης: 30 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Βασικές πληροφορίες

    Αρ. μοντέλου: ZT-004-037

    Material Type: Pre-painted Steel Sheet

    Material Thickness: 0.2-0.7mm

    Yield Stress: 230-550MPa

    Max. Forming Speed: 8-12 M/min

    Roller Material: 45# Steel With Chrome Treatment

    Driven Mode: Chain Transmission

    Controller: PLC

    Main Motor Power: 7.5kw

    Hydraulic Motor Power: 5.5kw

    Brand Of Converter: Schneider

Additional Info

    Συσκευασία: γυμνό πακέτο

    παραγωγικότητα: 30 sets per month

    Μάρκα: zhongtuo

    μεταφορά: Ocean,Land

    Τόπος καταγωγής: cangzhou

    Εφοδιασμού: 30 sets per month

    Πιστοποιητικό: CE ISO9001

Περιγραφή Προϊόντος

Διπλό στρώμα σκεπής σφράγισης πίνακα Roll Machine

Ως επαγγελματίας κατασκευαστής, μπορούμε να κάνουμε τη μηχανή Roofing Roll Forming Machine από την απαίτηση του πελάτη, με ένα προφίλ σχεδίασης και πάχους, μπορούμε να κάνουμε το σχεδιασμό του μηχανή fast.Until τώρα, μπορούμε να κάνουμε πολλά είδη μηχανημάτων πίνακα οροφής, όπως τραπεζοειδές μηχανή λήψης φύλλων, κυματοειδής μηχανή mnaking φύλλο, τζάμια μηχανή λήψης κεραμιδιών, διπλό στρώμα μηχανή που σχηματίζει ρολό και έτσι on.Here είναι μερικά σχέδια προφίλ για εσάς αναφορά.

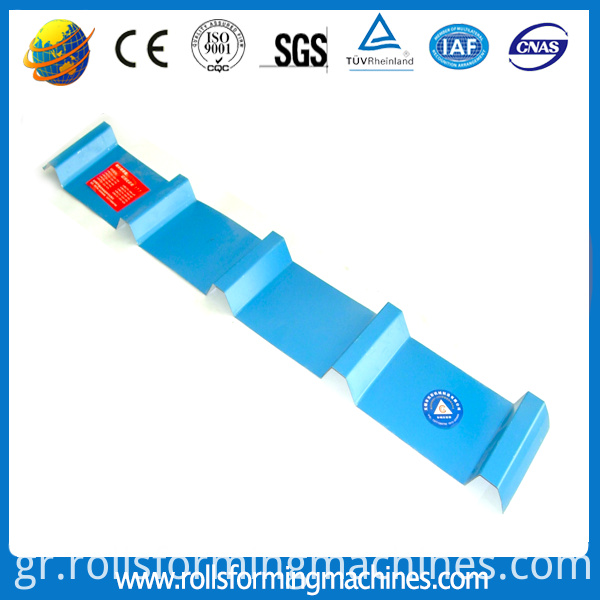

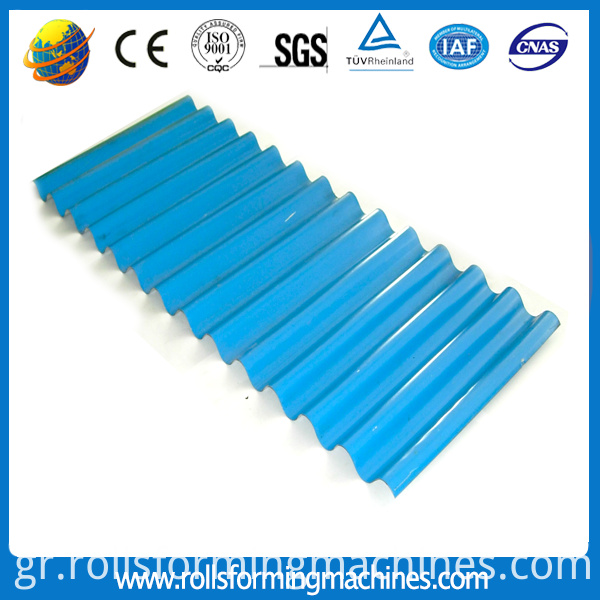

trapezoidal tile 05corrugated tile making machine 07



Κύρια χαρακτηριστικά κάθε τμήματος

Σχεδίαση πλακιδίων:

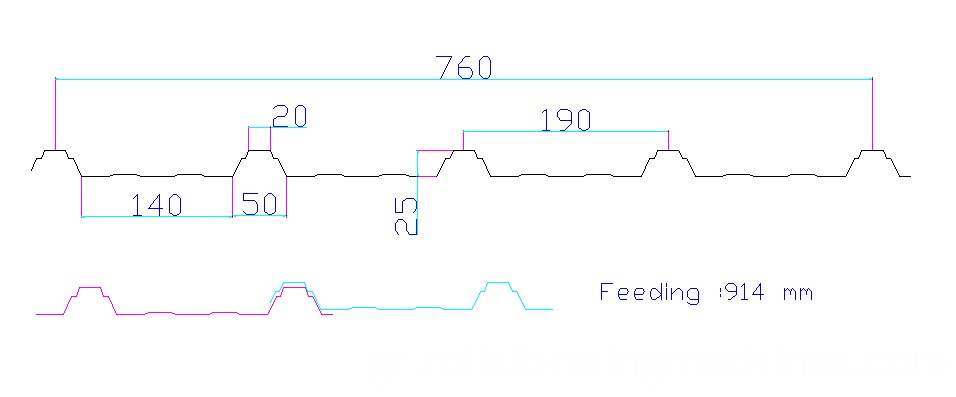

760 roof profile - 02


Υλικό επεξεργασίας: έγχρωμη μεταλλική πλάκα, γαλβανισμένη πλάκα.

Πάχος υλικού: 0,3- 0,8 mm

Σκληρότητα υλικού: 195 mpa --- 350 mpa

Σχηματισμένο πλάτος: 1020 mm

Ταχύτητα σχηματισμού: 12 m / λεπτό

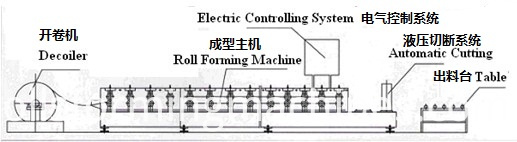

flow of the c z channel roll forming machine




Uncoiler System


Χρήση: Χρησιμοποιείται για τη στήριξη του χαλύβδινου πηνίου και την ξετύλιξη με περιστρεφόμενο δίσκο.

Χωρητικότητα φόρτωσης: 5 T

Πλάτος ξετυλίγματος: 1200 mm

Εσωτερική διάμετρος: 450-550 mm.



Παραλία εισόδου




Χρήση: Βάλτε την πρώτη ύλη (χαλύβδινη πλάκα) στην παραλία για να κατασκευάσετε και να επεξεργαστείτε, μπορεί να εγγυηθεί ότι τα προϊόντα είναι τακτοποιημένα, παράλληλα και όλα είναι ομοιόμορφα. Ανατρέξτε στη ρύθμιση του εξοπλισμού για να μάθετε τη λειτουργία του γωνιακού σιδήρου εντοπισμού.

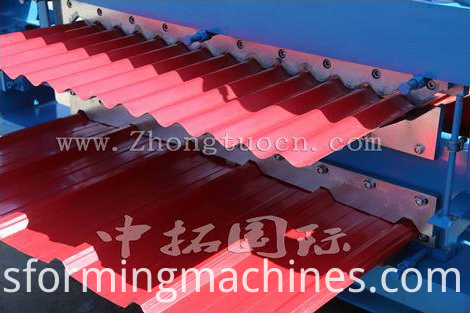

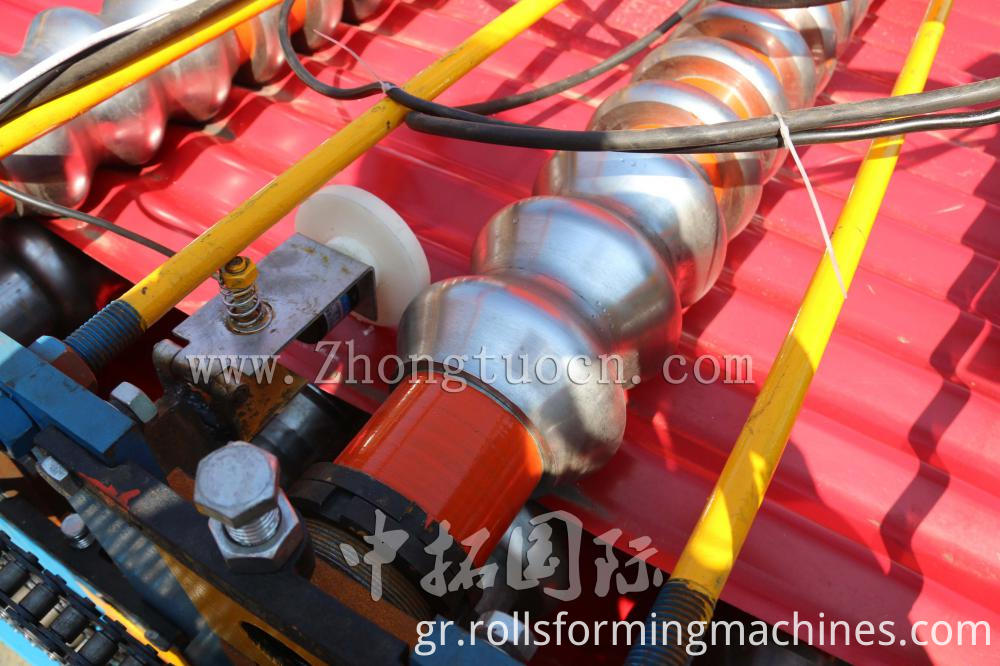

Κύριο σύστημα σχηματισμού ρολών

double layer 2

Μέγεθος του κύριου μέρους: περίπου

8500 x 1650 x 1500

Βάρος του κύριου μέρους: 5. 5 τόνοι

Τάση: 380 V / 50 HZ 3 Φάση ή όπως απαιτείται

Ρυθμιστής κυλίνδρων: μεσαία πλάκα

Πλαίσιο: συγκολλημένο χάλυβα χάλυβα 350 χλστ

Λειτουργία οδήγησης: περίπτωση διαφορικού

Υλικό κυλίνδρων: 45 # χάλυβα, επιφανειακή σκληρή επίστρωση χρωμίου.

Υλικό άξονα: 45 # χάλυβας

Διάμετρος των αξόνων: φ 80 mm

Αριθμός κυλίνδρων: 15 κύλινδροι

Κύρια ισχύς: 7,5 kw


Μηχανισμός ψαλιδισμού

13

Χαρακτηριστικό: Εξασφαλίστε σταθερότητα, ακρίβεια και ταχύτητα κοπής

Λειτουργία: Αυτόματη κοπή ελέγχεται από PLC

Υιοθετεί την υδραυλική κίνηση και την αυτόματη θέση για να αποφασίσει τη διάσταση και να κόψει τα προϊόντα-στόχους.

Υλικό λεπίδων: Cr12 σβήστηκε

Τροφοδοσία: υδραυλική ισχύς

Συστατικά: Περιέχει ένα σύνολο λεπίδων, μία υδραυλική δεξαμενή και μία μηχανή κοπής.

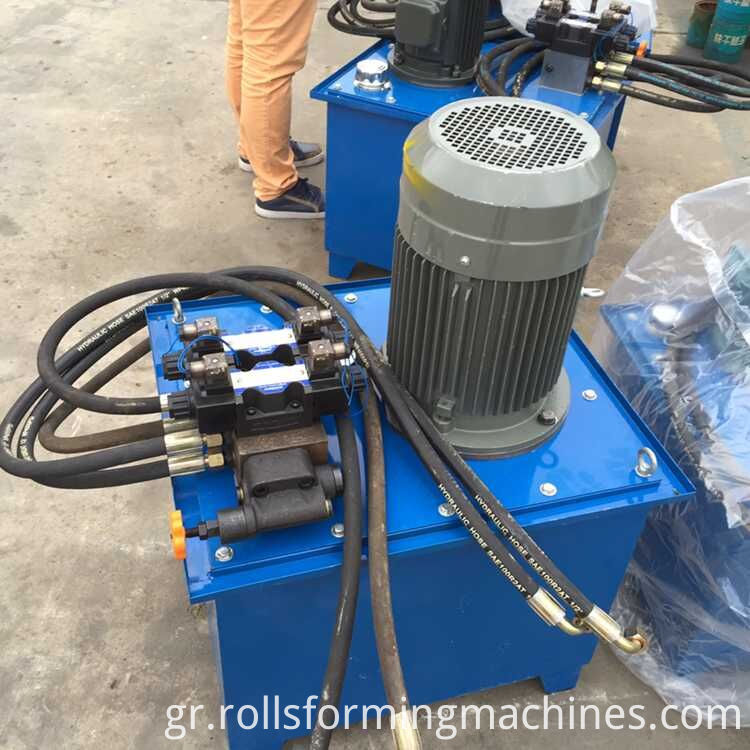

Υδραυλικός Σταθμός

Hydraulic Steel Roof Panel Forming Mahcine With Oil Pumb



Ελέγχονται με αντλία με γρανάζια. Αφού γεμίσετε το υδραυλικό λάδι στη δεξαμενή υδραυλικού λαδιού, η αντλία κινεί τη μηχανή κοπής για να ξεκινήσει η εργασία κοπής

Ισχύς: 4 kw

Υδραυλικό λάδι: 46 #

Συστατικά: Το σύστημα περιλαμβάνει ένα σύνολο υδραυλικών δεξαμενών, ένα σύνολο αντλιών υδραυλικού λαδιού, 2 υδραυλικούς σωλήνες. Και 1 σετ βαλβίδων ηλεκτρομαγνητικής βαλβίδας.

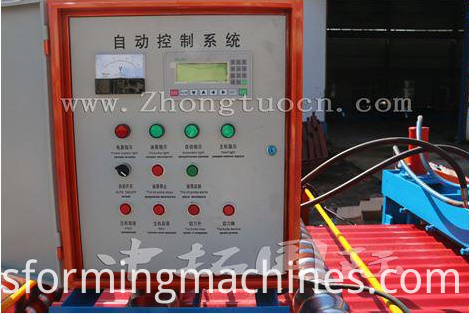

Ηλεκτρικό Σύστημα Ελέγχου

88

Χαρακτηριστικό:

1.Adopted PLC, μετατροπέας συχνότητας, Delta από την Ταϊβάν για να εξασφαλίσει υψηλή ταχύτητα με σταθερότητα, ακρίβεια και διάρκεια ζωής.

Εάν χρειάζεστε, μπορούμε να την αλλάξουμε σε άλλη μάρκα ή σε μικρό τύπο υπολογιστή για να αγγίξετε την οθόνη.


Μετρητής

Ένας μετρητής μετρά μήκος, παλμούς, και αποφασίζει το μήκος.

Κωδικοποιητή Omron για τη μέτρηση μήκους.

Double Layer Roll Forming machine (6)

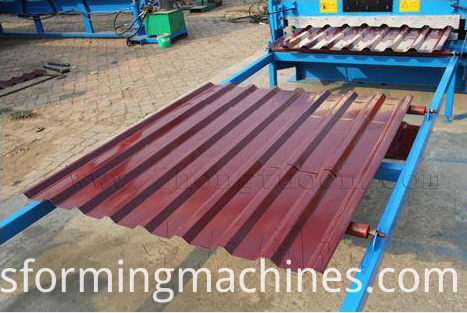

Προϊόντα που λαμβάνουν πίνακες

1. Αναλαμβάνει συγκολλημένο χάλυβα και υποστηριζόμενο κύλινδρο για τη μετάδοση των προϊόντων.

2. 3 m / σετ με 2 σετ

222222

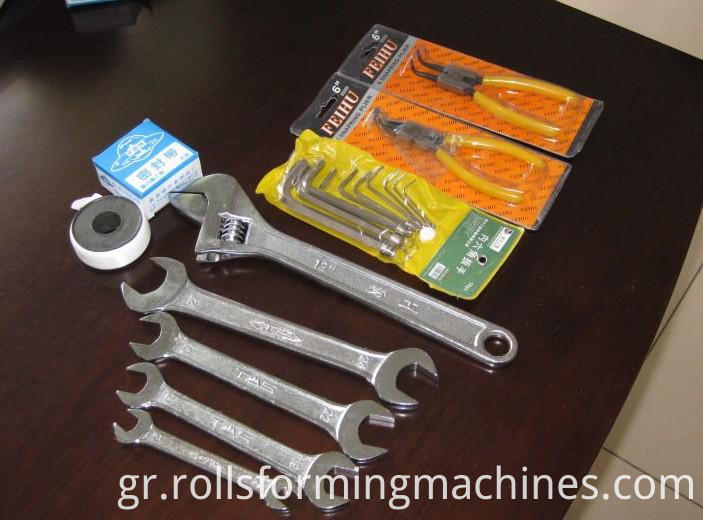

αξεσουάρ

1. Εύκολα κατεστραμμένα μέρη: conk 2 τεμ, ασφάλεια 4 τεμ

2. Καουτσούκ χαλάκι 1 τεμ.

3.Εφαρμογή μπουλονιών 1 τεμ

double layer

Payment terms

Payment: 30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery:within 45 working days after receipt of deposit.


Warranty

1. Two years guarantee, and we will provide the technical support for the whole life.

2. Training: the buyer should charge of visa, return ticket, food and accommodation

overseas and USD50/person/day for salary, one technician needed.

4. Training time: one week (contains the time of installation and adjustment)
