Σχαρών καλωδίων ρολό που αποτελούν μηχάνημα για 100-900mm
Σχαρών καλωδίων ρολό που αποτελούν μηχάνημα για 100-900mm
Σχαρών καλωδίων ρολό που αποτελούν μηχάνημα για 100-900mm

Σχαρών καλωδίων ρολό που αποτελούν μηχάνημα για 100-900mm

Τιμή Μονάδας: USD 10000 - 30000 / Set/Sets
Incoterm: FOB
Min. Παραγγελία: 1 Set/Sets
Χρόνος παράδοσης: 45 ημέρες

Επικοινωνήστε τώρα Προσθήκη στο καλάθι

Additional Info

    Συσκευασία: nude συσκευασίας

    παραγωγικότητα: 15m/min

    Μάρκα: Zhongtuo

    Τόπος καταγωγής: Κίνα

    Εφοδιασμού: 30 sets/month

    Πιστοποιητικό: CE, ISO, SGS

Περιγραφή Προϊόντος

Σχαρών καλωδίων Zhongtuo ρολό που αποτελούν μηχάνημα για 100-900 mm

Brife εισαγωγή:


Στην ηλεκτρική καλωδίωση των κτιρίων, ένα σύστημα δίσκο καλώδιο χρησιμοποιείται για τη στήριξη μόνωση ηλεκτρικών καλωδίων που χρησιμοποιούνται για διανομής ηλεκτρικής ενέργειας και την επικοινωνία. Λεπίδες κόφτη χρησιμοποιούνται ως εναλλακτική λύση για να ανοίξετε την καλωδίωση ή ηλεκτρικά συστήματα σωλήνων, και χρησιμοποιούνται συνήθως για τη διαχείριση των καλωδίων στην εμπορική και βιομηχανική κατασκευή. Είναι ιδιαίτερα χρήσιμη σε καταστάσεις όπου προβλέπονται αλλαγές σε ένα σύστημα καλωδίωσης, δεδομένου ότι μπορούν να εγκατασταθούν νέα καλώδια με την τοποθέτηση τους στο δίσκο, αντί τραβώντας τους μέσω ενός σωλήνα. Για zhongtuo σχαρών καλωδίων ρολό που αποτελούν μηχάνημα είναι ένα είδος της μηχανής για την παραγωγή σχαρών καλωδίων από ρολό που αποτελούν αρχή.

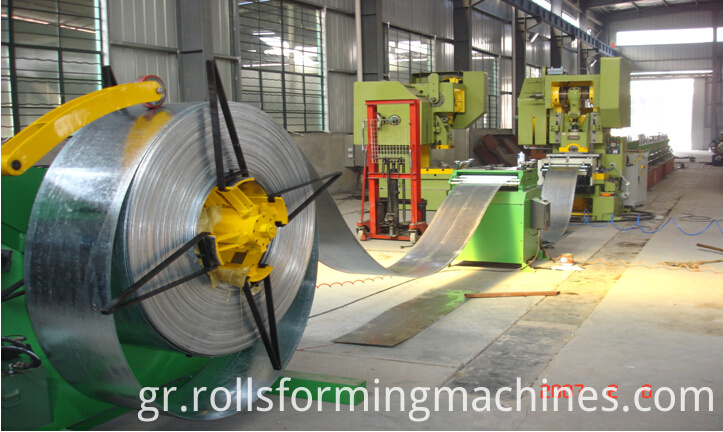

Whole line of cable tray machine

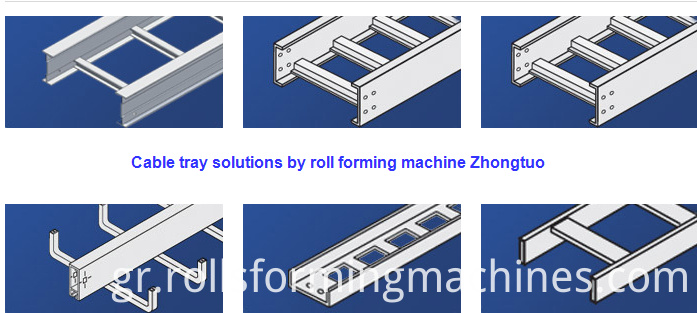

Καλώδιο σύστημα δίσκοs, υπάρχουν πολλοί τύποι. Εδώ παίρνουμε μόνο ένας από αυτούς για παράδειγμα.

Cable tray roll forming machine


Εργασίας διαδικασία καλώδιο δίσκο ρολό που αποτελούν μηχάνημα:

Auto-de-κουράς、---ισοπέδωση---σίτιση σερβο---οπών---ρολό που αποτελούν--εκ νέου κουράς、

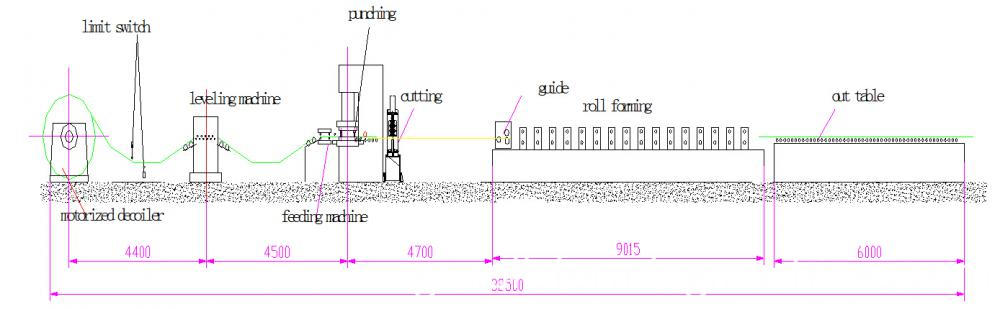

working process of cable tray roll forming machine

Zhongtuo καλώδιο δίσκο ρολό που αποτελούν μηχάνημα αποτελείται από τα ακόλουθα στοιχεία:

1. auto-de-κουράς、 1
2 η συχνότητα μηχανών 1 5.5kw ισοπεδωτική αλλαγή μηχανή κίνησης, επιταχύνετε διευθετήσιμο
3 υποστήριξη 3 κυλίνδρων Τύπος πλαισίου
4 NC900servo τροφοδότη 1 NC900 σερβο μοτέρ
Punching τύπου 1 120 διαξονικό
6 διάτρησης καλούπι 9
7 κύριο που αποτελούν μηχανή 1 100-900mm, πάχος 1-3mm, υλικό του κυλίνδρου: ΕΣΠ 15
8 Υδραυλική κοπής μηχάνημα 1
9 λεπίδα κοπής 9
10 πίνακας εκτέλεσης 1
11 ηλεκτρικό πίνακα 1 σύστημα ελέγχου PLC

Πιο αναλυτικά πληροφορίες του καλώδιο δίσκο ρολό που αποτελούν μηχάνημα:


de-κουράς、

Παράμετρος: πλάτος υλικού: 225-1020mm πάχος: 1-2 χιλιοστά?
Εσωτερική διάμετρος του πηνίου: φ508mm, εσωτερική επέκταση σειρά: ф480-520 mm?
Το μέγιστο της διαμέτρου: φ1500mm? Το μέγιστο της φόρτωσης: ≤5T
Οχημάτων με εξουσία: 5.5kw συχνότητα αλλαγής ελέγχου
Πατήστε υλικό τύπου: πνευματικό πιεστήριο υλικό
Ταχύτητα σίτισης: 0-15m/min, ρυθμιζόμενο

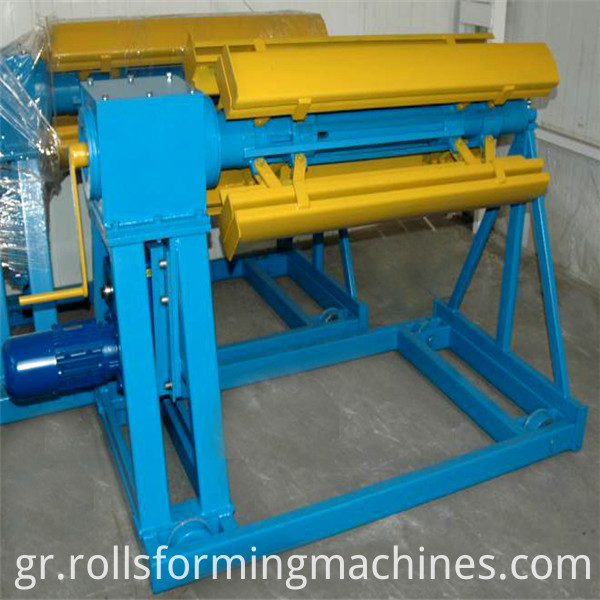

decoiler

Ισοστάθμιση μηχανή

A: εργασίας κυλίνδρου: εννέα οδοστρωτήρες πληκτρολογήστε ισοστάθμισης μηχανή
Β: χαρακτηριστικό της δομής: μετά το σβέσης και βαφή, επιχρωμίωση επεξεργασία, η ακαμψία, τραχύτητα επιφάνειας του κυλίνδρου κ.λπ. είναι όλα να ενισχύσει σε μεγάλο βαθμό? Αποτελείται από τον κύλινδρο σύσφιξης και ο κύλινδρος ισοστάθμισης, ο σύσφιξης κύλινδρος μπορεί τον ανεξάρτητο έλεγχο, το leveler έχει ένα ζεύγος κυλίνδρων οδηγών οριζόντια και δύο ζεύγη του κυλίνδρου κάθετη οδηγητής και εύκολο να ρυθμίσετε με το χέρι το τιμόνι. Μεταξύ το leveler και τη συσκευή σίτισης, υπάρχει οπτικός αισθητήρας, στέλνει το σήμα ανατροφοδότησης του συστήματος ελέγχου, το σύστημα ελέγχου στέλνει την εντολή να τη μηχανή μετατροπής συχνότητας για να αλλάξετε ταχύτητα, Achieves την αδιάλειπτη επίπεδο στόχος.



σερβο μηχανή σίτισης

Α: λειτουργία: υλικό σίτιση
β. διαθέτουν: χρησιμοποιεί το σερβο με κινητήρα. Πολυβάθμιες τύπου διατροφή: των εισροών μπορεί 10 ομάδα των διαφορετικών μηκών σίτισης. Υγρών κρυστάλλων αγγίζοντας την οθόνη που έδειξε είναι συμφέρουσα για την αλλαγή, καθιερώνει διάφορες τεχνικές παράμετροι. Το σύστημα auto-επαγωγή αρχή και τη σύνδεση τύπου γροθιά (ελέγχου τύπου γροθιά έναρξη).

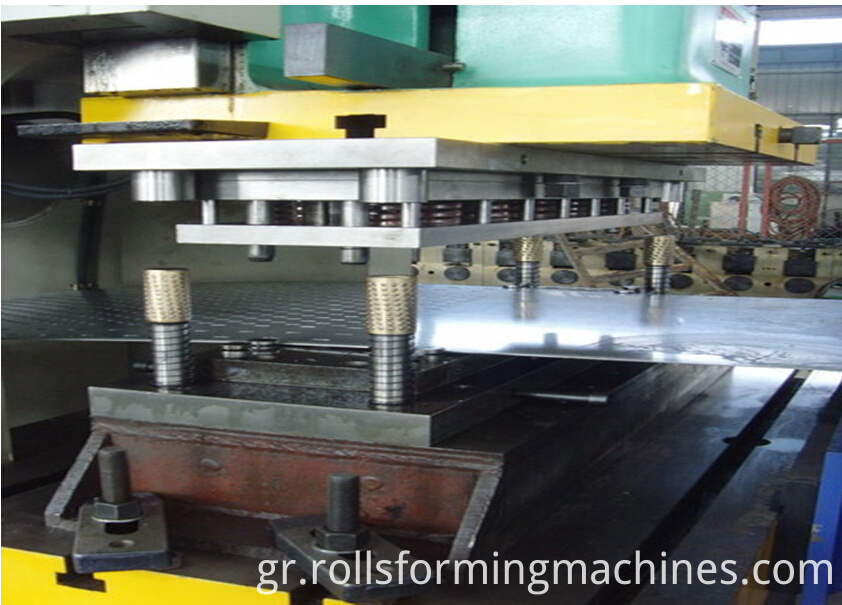

Punching τύπου

Μοντέλο της διάτρησης τύπου: JF21-120B
Punching τύπου: χρησιμοποιεί το πιάτο χάλυβα συγκόλλησης άτρακτο, η ακαμψία είναι ισχυρή με καλή εμφάνιση. Χρησιμοποιεί τη συνδυασμένη τύπος συμπλέκτη τριβής αέρα λειτουργεί.


punching machine of cable tray roll forming machine

Ρολό που αποτελούν μέρος

Που αποτελούν σταθμό: 14sets
Που αποτελούν ποικιλία: γέφυρα πλαίσιο
Η μέγιστη Πηνίου πλάτος: 1020mm
Το μέγιστο πάχος: ≤2.0 χιλιοστά
Η διάμετρος του άξονα κυλίνδρων: ¢85mm
Ρολό μούχλα Υλικό: Gcr15, απόσβεση θεραπεία: HRC58-62 °
Αυτοκίνητο κινητήρα, ZQ500reducer κινητήρα τύπου: 22kw

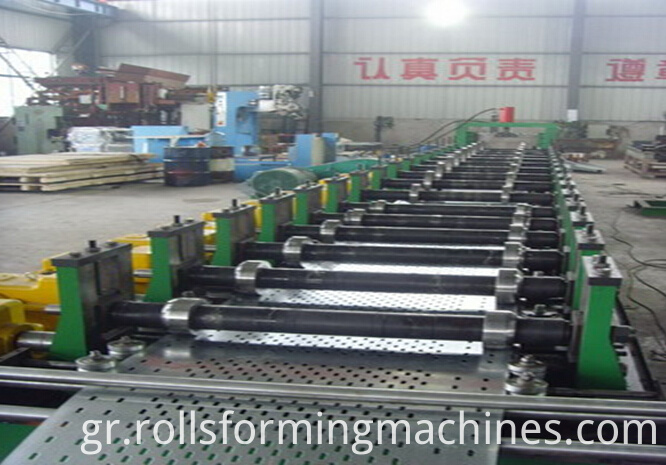

roll forming machine of cable tray

Υδραυλική κοπή

Κοπή τύπος: Υδραυλική κοπή
Λεπίδα τύπος: κλειστού τύπου κοιλότητα πεθαίνουν κόφτη
Υδραυλική ισχύς: 5.5kw
Υλικό λεπίδας: Cr12, θεραπεία απόσβεση, σκληρότητα HRC56-58
Ποσότητα: 9 (εξαρτώνται από αίτημα του πελάτη)



Πίνακας εκτέλεσης

Δομή: τύπου κυλίνδρου με καμία δύναμη
Το ηλεκτρικό σύστημα ελέγχου
Α: πλήρη σειρά ελέγχεται από το σύστημα ελέγχου PLC, αφής λειτουργία οθόνης για να επιτύχει το ανθρώπινο και διαδραστική PLC. Ο χειριστής μπορεί να ελέγξει το πρόγραμμα ρύθμιση (προγραμματίσημος έλεγχος) και να τροποποιήσετε την παράμετρο για να ελέγξετε τη γραμμή. Επίσης να ελέγξετε την τρέχοντας κατάσταση, παράμετρος και λάθος ένδειξη κλπ..
Β: τύπος λειτουργία: εγχειρίδιο /auto δύο τύπος διακόπτη. Σε χειροκίνητη θέση: μπορεί να τρέξει το κάθε μέρος της μηχανής. Στην θέση auto: μπορεί να τρέξει την πλήρη σειρά. Η κατάσταση έκτακτης ανάγκης σταμάτησαν διασφαλίζεται η ασφαλής του εξοπλισμού και του φορέα εκμετάλλευσης.
C: μηχανή πλευρά είναι εξοπλισμένο με πίνακα ελέγχου χειροκίνητη λειτουργία για βολικό εργαζόμενος λειτουργίας·
D: ολόκληρη τη γραμμή παρακολούθησης συνάρτηση: να φτάσει επιτήρησης γραμμή παραγωγής όρο μετακίνησης, πραγματοποιεί σε διάφορες τοποθεσίες παραγωγής κατάσταση εποπτεία·

Ε: έχει η λειτουργία ανίχνευσης αποτυχία: ασκεί στην γραμμή παραγωγής σήμα κληρονομιά εξετάζει, το τσεκ-απ, σύμφωνα με την ακολουθία, ανακαλύπτει το λάθος, και δίνοντας το σήμα να σταματήσει η μηχανή.

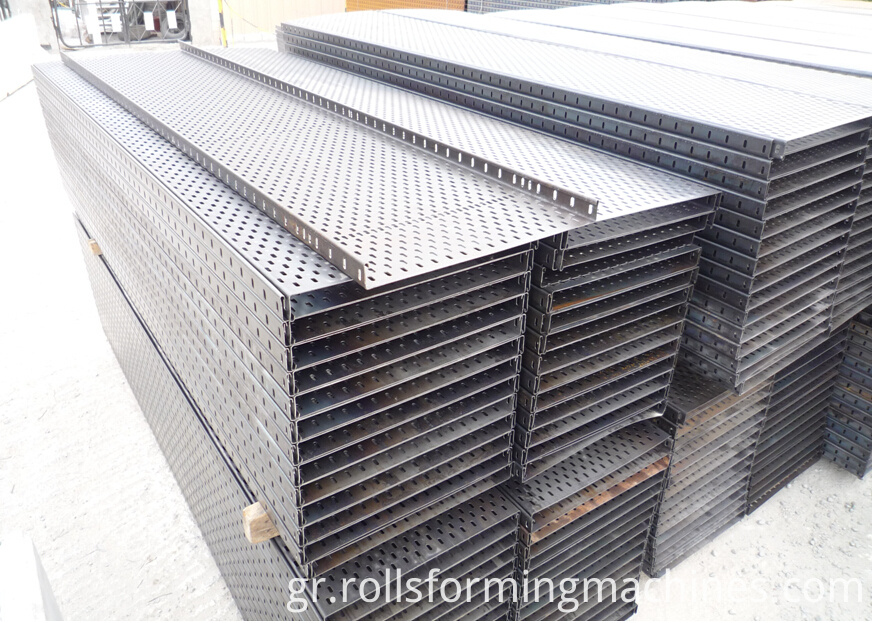

cable tray

Σχαρών καλωδίων από σχαρών καλωδίων Zhngtuo ρολό που αποτελούν μηχάνημα:

cable tray sample
